前提

PADS是硬件工程师必备的画图软件，相信很多朋友遇到过为降低成本把6层板改为4层，或8层改为6层的经历，网上有两种方法更改：
1：把不需要的两层上所有东西删掉，然后修改层设置
2：是不改变层设置，走线的时候不走那两层，最后出gerber的时候不输出那两层
第一种方法比较麻烦，第二种容易误操作

最直白的方法

我们以4层改2层为例，感谢电子发烧友论坛的图片，比我截的图片好多了。

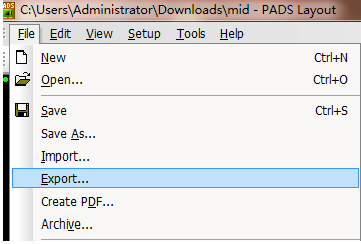

第一步：打开我们需要修改的文件，选择file export…

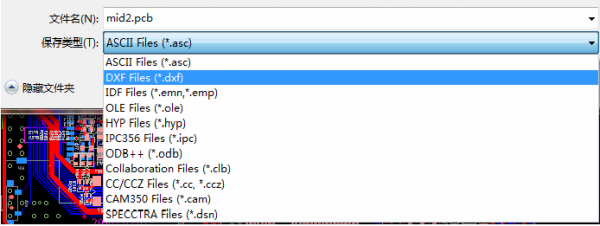

第二步：选择我们需要保存的路径，文件名，保存类型：DXF Files （*.dxf）

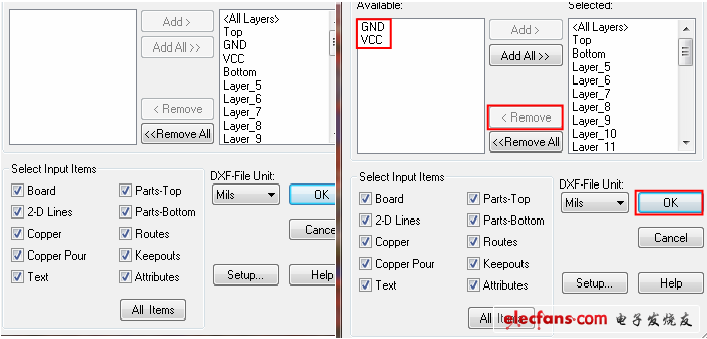

第三步：选择第二层（GND),第三层（VCC），将这两层remove掉（见图2），然后单击OK保存为DXF文件

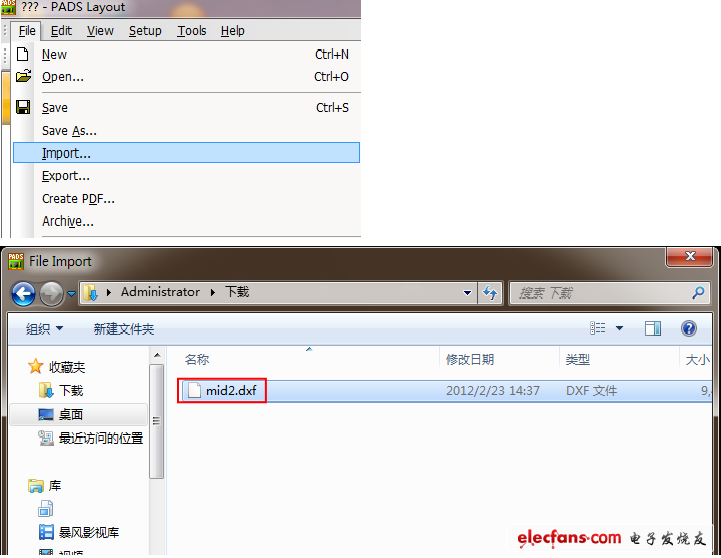

第四步：新建一个PCB文件，选择： import… 导入我们保存的DXF文件，打开DXF文件

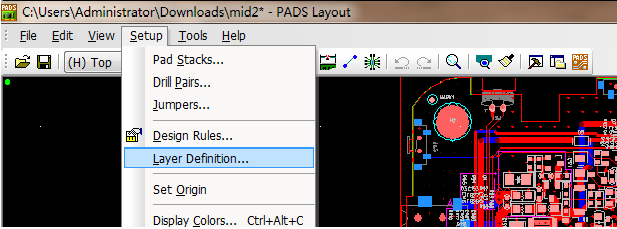

第五步：文件导入后我们选择 setup layer derinition… ，进行层设置

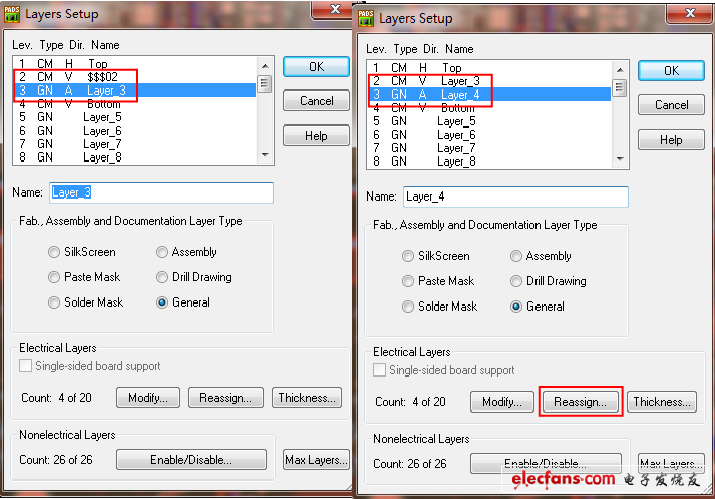

这里我们可以先把层的名称修改一下，然后点reassign…

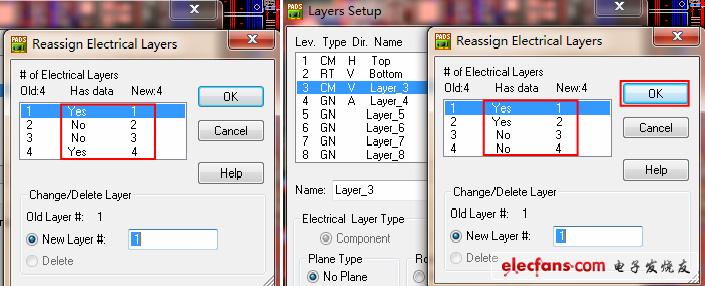

这里我们可以先把层顺序改一下（原来的2变3,3变4,4变2），到这里就已经基本完成了

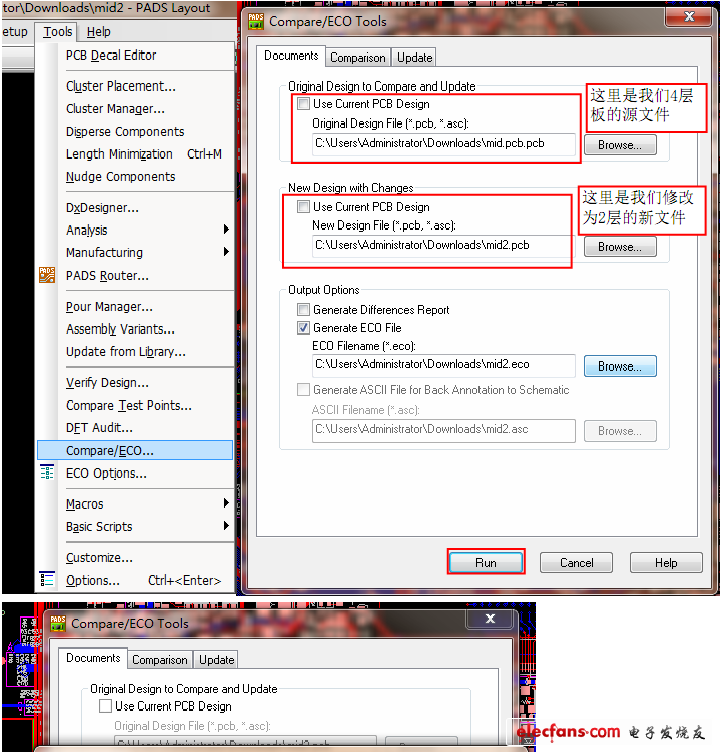

第六步：保存我们修改好的文件，选择tools compare/ECO… ，执行ECO进行PCB对比确认连通性检查
经过以上6个步骤的操作，可以正确无误的将PCB由4层改为2层。同理多层板也是同样的操作！ 另外来个福利：
就是将AD的pcb转换为pads的pcb的方法（sch类似的操作）：
第一步：先用AD9 打开PCB文件，然后另存为 *.pcbDoc格式
第二步 : 直接用pads导入（import）该格式的文件就可以
第三步： 我用的pads9.3，直接导入的AD下面的pcb也直接转换了过来。（下次补充上图）
