PADS输出位号图【原件位号不显示】

2019-07-14 10:54发布

PADS输出位号图 1.选择CAM文件输出: 2.选择TO层并且然后点击编辑按钮(这里先说输出顶层位号图): 3.选择文档类型为丝印并且输出设备为打印: 4.设备设置里选择输出设备为PDF软件,并且在选项了设置对齐方式为”调整为合适“: 5.在层设置中设置top和silkscreen层如下:
6.点击运行并且在弹出的窗口中点击确定并且在后来的窗口中都点击是: 8.设置输出目录:

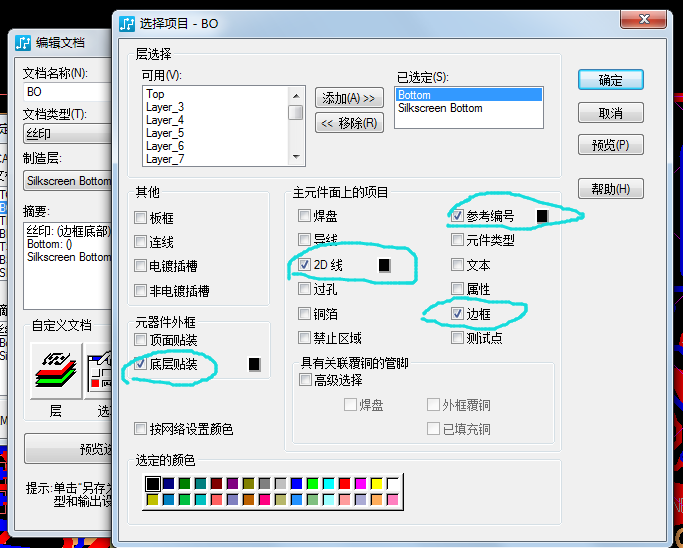

底层位号图导出过程如下:
       对于底层位号图还有一个地方需要注意:底层位号直接导出的时候输出结果是镜像的,所以这里必须把图像再次镜像回来:

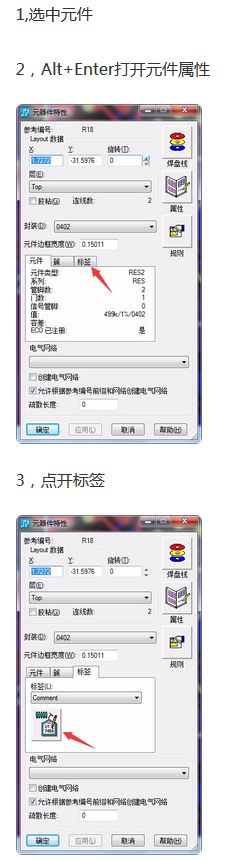

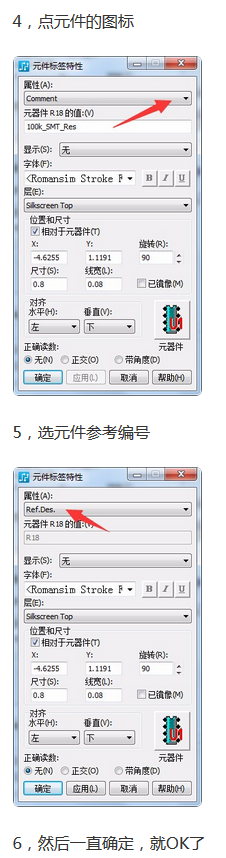

原件位号不显示 摘录于:https://zhidao.baidu.com/question/1960289643440855260.html 这里只做学习之用! 1,选中元件 2,Alt+Enter打开元件属性 3,点开标签 4,点元件的图标 5,选元件参考编号 6,然后一直确定,就OK了

截图:
