实验二 计算机与交换机IP地址设置
首先建立如图所示的交换机和路由器

第一步:点开PCA,为PCA 设置IP地址 和网关

为PCA 配置 ip为10.65.1.1

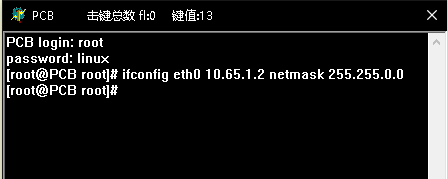

第二步:同样点开PCB, 为其设置 IP地址 和网关

为PCB 配置 ip为10.65.1.2
这里先测试一下PCA 和PCB 的是否连通:

原因是我们没有配置交换机,所以他们并不是一个虚拟网
第三步:配置交换机

进入默认VLAN状态
为交换机配置ip 10.65.1.3 网关10.65.1.9
ip default-gateway 是cisco 里设置默认网关的命令,需要在全局模式下执行
第四步:测试

成功连接 PCB 和 交换机
