初识Altium Designer Summer 09 设计PCB电路板

2019-07-14 10:57发布

本次通过手绘原理图,封装图,完成对PCB板的设计。此次设计的是一个电子钟。

首先,我们打开AD09,创建project,然后在project中添加原理图库(Schematic Library)和PCB库(PCB Library)。
如下图
我们在库中建立每个元件的框图方便调用图中为LED显示屏模块

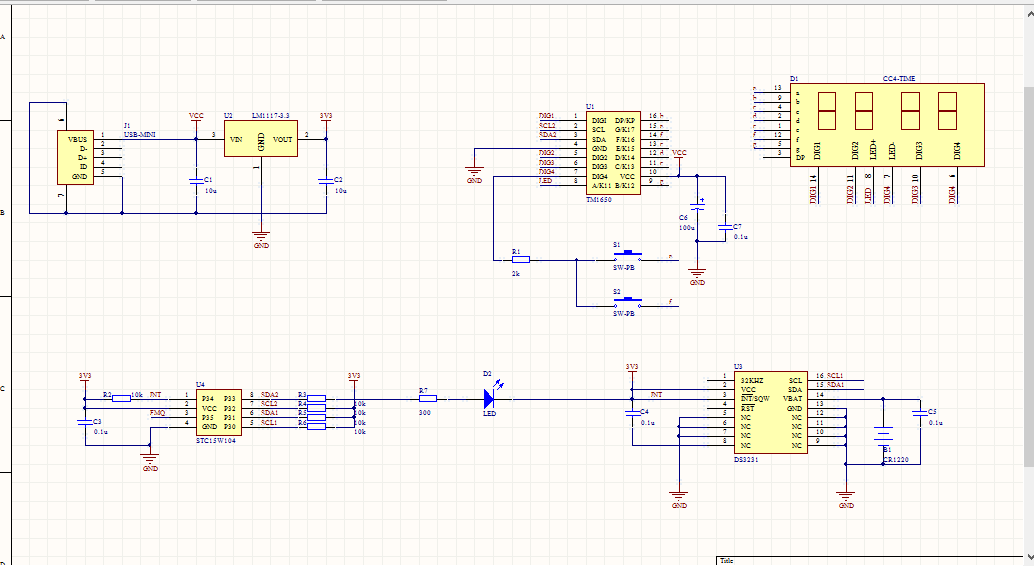

各个模块完成后,我们根据原理图将各个器件相连
接下来是在PCB库中绘制元件这里写图片描述
目前还在封装中效果图
后续如何,敬请期待。。。。。
