Linux文件IO open、dup、fork内核原理图解

2019-07-14 10:58发布

站内文章 / 电路设计
17049 0 1203

Linux文件IO open、dup、fork内核原理分析

1、open一个文件

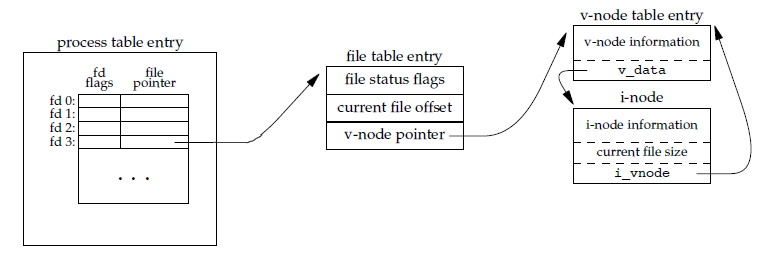

一个Linux进程启动后，会在内核空间创建一个PCB进程控制块，PCB是一个进程的私有财产。 这个PCB中有一个已打开文件描述符表，记录着所有该进程打开的文件描述符以及对应的file结构体地址。 默认情况下，启动一个Linux进程后，会打开三个文件，分别是标准输入、标准输出、标准错误分别使用了0、1 、2号文件描述符。 当该进程使用函数open打开一个新的文件时，一般会在内核空间申请一个file结构体，并且把3号文件描述符对应的file指针指向file结构体。 代码如下：testOpen.c#include #include #include int main(int argc, char *argv[]) {    int fd = open("./log.txt", O_RDWR);    printf("new fd = %d ", fd); } 原理图如下： process table entry就是进程的文件描述符表，file table entry用来记录文件的读写打开模式，当前文件偏移量，以及v-node指针。 v-node table entry是虚拟文件系统对应的文件节点，i-node是磁盘文件系统对应的文件节点。通过这两个节点就能找到最终的磁盘文件。 每一个进程只有一个process table entry，一般情况下默认使用 fd 0、fd1、fd2，新打开的文件log.txt将使用fd 3。

2、两个进程同时open一个文件

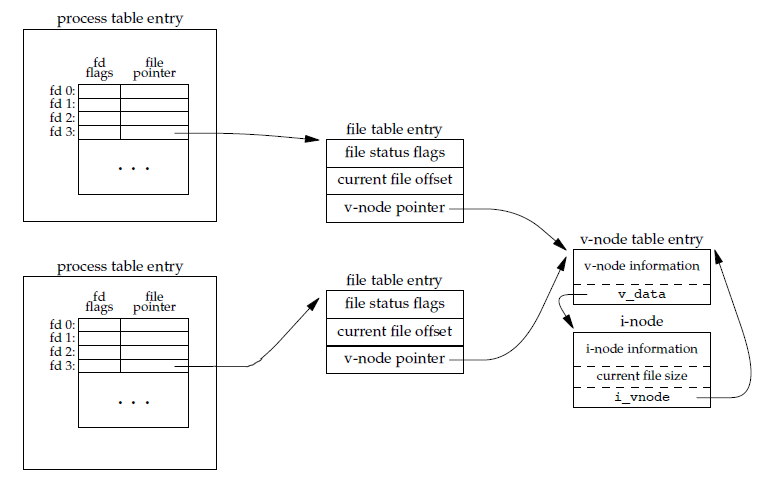

两个进程同时open一个文件，这个时候的原理图如下：
因为现在是两个进程，所以process table entry进程控制块也是两个，每个进程控制块中各自维护一个张文件描述符表，同时打开一个文件的时候，都各自申请了一个file table entry。         由于打开的是同一一个文件，所以file table entry都指向了同一个v-node。 两个file table entry，怎么去证明呢？test2open.c#include #include #include int main(int argc, char *argv[]) {    int fd = open("./log.txt", O_RDWR);    printf("new fd = %d ", fd);    printf("%ld ", lseek(fd, 0, SEEK_CUR));    write(fd, "123", 3);    sleep(5);    printf("%ld ", lseek(fd, 0, SEEK_CUR));    close(fd); } file table entry中都保存了一个文件读写偏移量，如果是两个file table entry，那么两个进程读写位置是独立的，不受影响的。 上面的代码运行结果是：#先启动进程0 $ ./a.out new fd = 3 0 3 ​ #在5秒时间内，启动进程1 $ ./a.out new fd = 3 0 3 两个进程都分配了fd 3 给新打开个文件，并且读写位置不受其他进程的影响 。如果受影响了话，进程1的读写位置要变成3和6.

3 一个进程open两次同一个文件

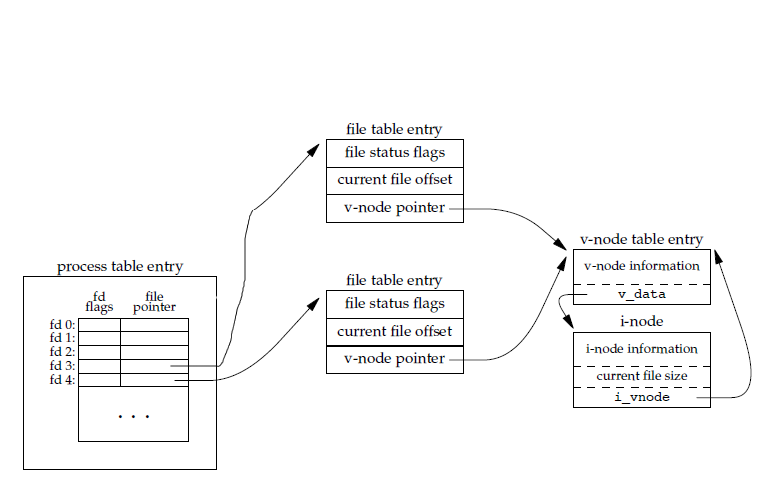

一个进程open两次同一个文件，其实跟两个进程open一次的原理相同，都是调用了两次open，反正只要记住，调用一次open函数，就会创建一个file table entry。原理图如下： 由于只有一个进程，所以只有一个process table entry，open了两次，所以是两个file table entry 分别分配了fd 3与fd 4指向这两个结构体。代码如下：#include #include #include int main(int argc, char *argv[]) {    int fd0 = open("./log.txt", O_RDWR);    int fd1 = open("./log.txt", O_RDWR);    printf("new fd0 = %d ", fd0);    printf("new fd1 = %d ", fd1); ​    write(fd0, "123", 3); ​    printf("fd0 lseek %ld ", lseek(fd0, 0, SEEK_CUR));    printf("fd1 lseek %ld ", lseek(fd1, 0, SEEK_CUR));    close(fd0);    close(fd1); } 上面代码open了两次log.txt，创建了两个file结构体，验证方法还是通过判断读写位置是否是独立的。运行结果：new fd0 = 3 new fd1 = 3 fd0 lseek 3 fd1 lseek 0 结果已经说明一切了，修改fd0的读写位置不会影响fd1的读写位置。

4、使用dup复制文件描述符

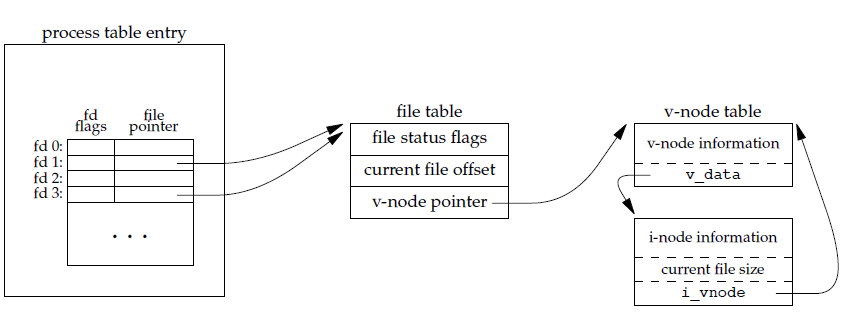

dup函数与open函数不同，open函数会创建一个file table，但是dup只是申请一个fd来指向一个已经存在的file table。原理图如下：    代码 testdup.c#include #include #include int main(int argc, char *argv[]) {    int fd, copyfd;    fd = open("./log.txt", O_RDWR);    /*复制fd*/    copyfd = dup(fd);    write(fd, "123", 3)    /*打印出fd和copyfd的偏移量，经过上面的写操作，都变成3了*/    printf("fd lseek %ld ", lseek(fd, 0, SEEK_CUR));    printf("copyfd lseek %ld ", lseek(copyfd, 0, SEEK_CUR)); close(fd);    close(copyfd);    return 0; }运行结果：$ ./a.out fd lseek 3 copyfd lseek 3 结果证明只要操作了fd 或copyfd这两个文件描述符中一个的读写位置，就会影响到另一个文件描述符的读写位置。说明这两个文件描述符指向的是同一个file table。 需要注意的是，一旦dup了一次，就会file table引用计数加一，如果想要释放file table的内存，必须要把open以及所有dup出来的文件描述符都关闭掉。

5、fork之后open

如果在调用fork之后调用一次open函数，由于fork之后会返回两次，一次父进程返回，一次子进程返回，那么这个时候其实是相当与两个进程分别调用了一次open函数打开同一个文件，与第二节中的原理相同。
代码如下：testforkopen.c#include #include #include int main(int argc, char *argv[]) {    int pid = fork();    int fd = open("./log.txt", O_RDWR);    printf("pid %d %ld ", pid, lseek(fd, 0, SEEK_CUR));    write(fd, "123", 3);    sleep(5);    printf("pid %d %ld ", pid, lseek(fd, 0, SEEK_CUR));    close(fd); }运行结果：$ ./a.out pid 6112 lseek 0  #父进程 pid 0 lseek 0     #子进程 pid 6112 lseek 3  #父进程 pid 0 lseek 3  #子进程可以看到父子进程的读写位置都是3，并不受影响。

6 fork之前open

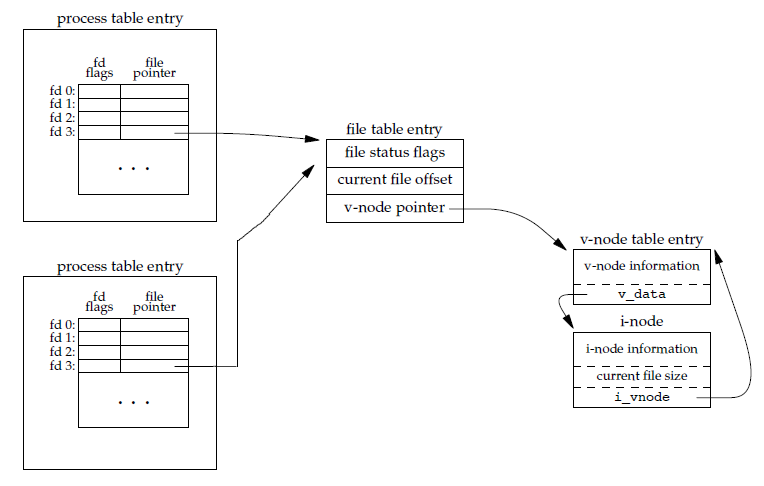

fork之前调用open函数，也就是只调用了一次，产生了一个fd以及file table，fork之后子进程的process table entry会从父亲进程中复制过来，文件描述表也复制过来了，那么子进程的fd指向的是同一个file table。原理图如下：代码如下：testopenfork.c#include #include #include int main(int argc, char *argv[]) {    int fd = open("./log.txt", O_RDWR);    int pid = fork();    printf("pid %d %ld ", pid, lseek(fd, 0, SEEK_CUR));    write(fd, "123", 3);    sleep(5);    printf("pid %d %ld ", pid, lseek(fd, 0, SEEK_CUR));    close(fd); }运行结果：$ ./a.out pid 6388 lseek 0 pid 0 lseek 3 pid 6388 lseek 6 pid 0 lseek 6 父子进程都各自写入3字节，如果是两个file table，那么最终都应该打印的是3，而不是6，请与第5节进行对比。 需要注意的是：如果想要释放这个file table，也必须父子进程都close一次fd才会释放，如果不close，进程退出的时候会自动close掉所有的文件描述符。
