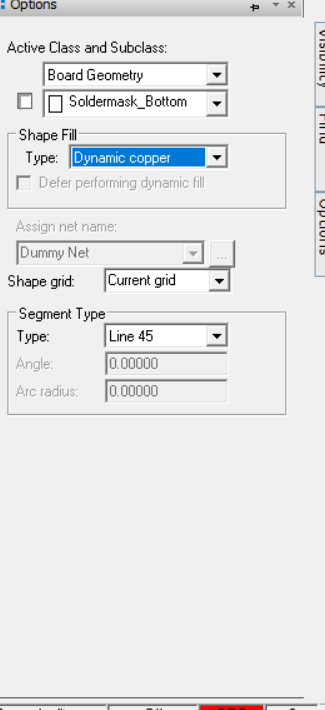

有的电路或者元器件通过的电流很大，容易产生过高的温度，因此需要开窗散热。 开窗可以开在board->soldermask_top/bottom,也可以开在package->soldermask_top/bottom。 现在比如是开在底层： 首先选择shape->polygon（不规则形状）,也可以选择rectangular（矩形），根据需要选择。在右侧option中class选择board->soldmask_bottom,如下图所示： 铜的类型是dynamic copper，然后画shape，不规则的要首尾相连才可以完成。 画好后可以看到如下图所示：
如果你没看到。。。可能因为没有打开这一层，打开就好啦
