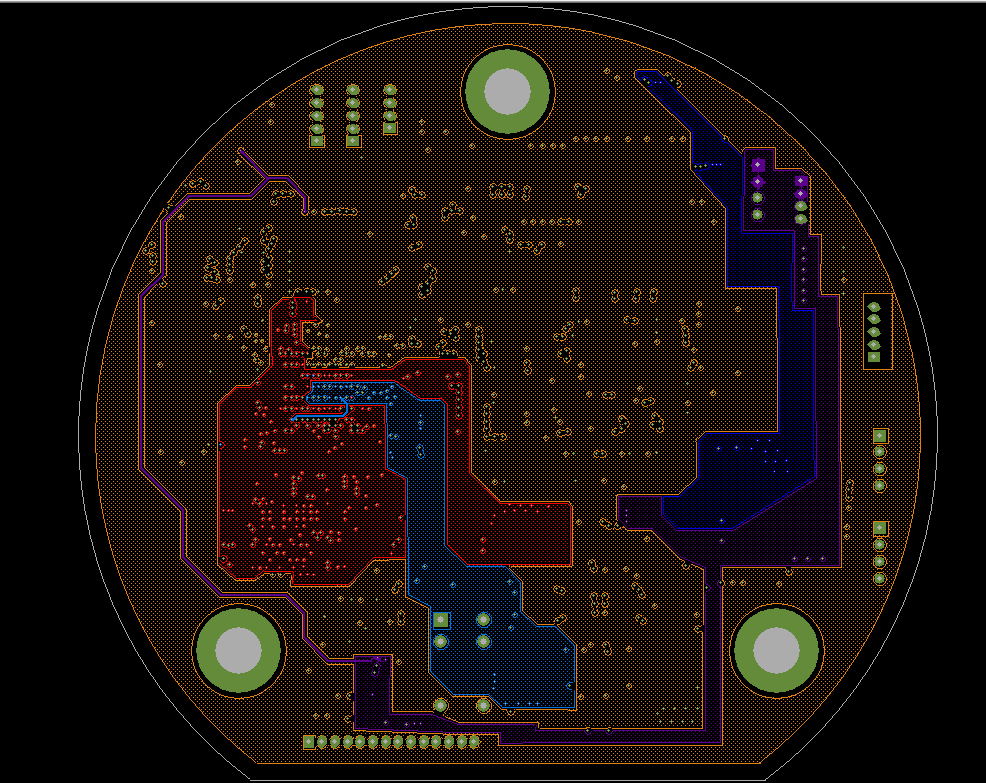

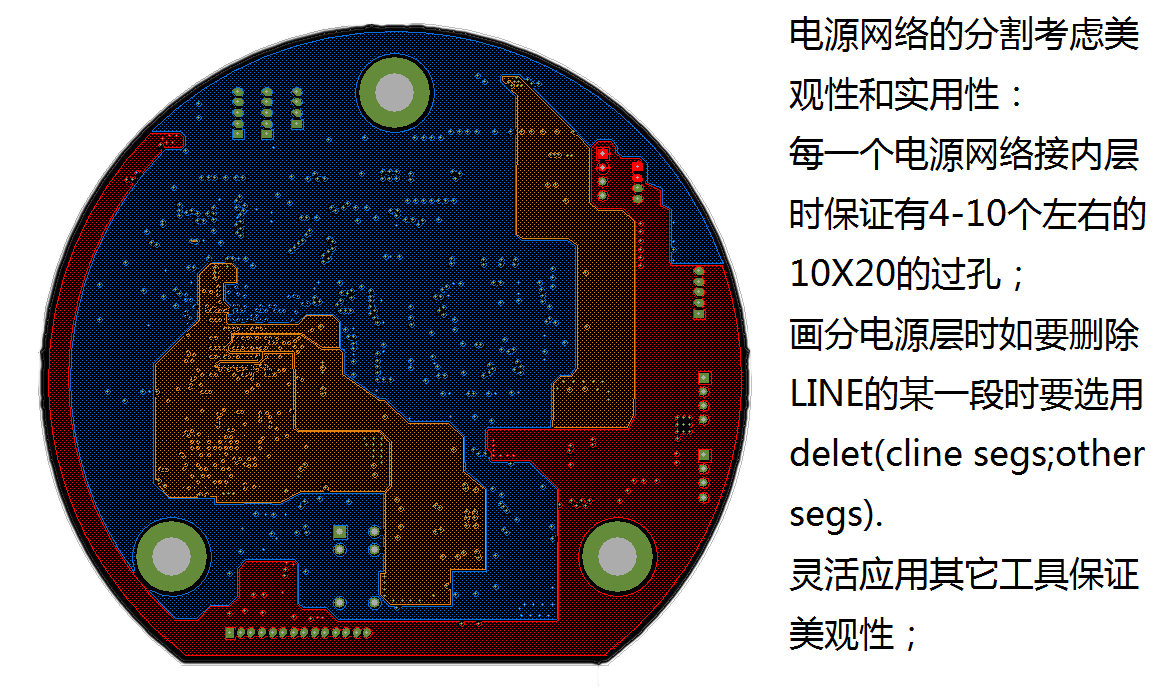

硬件设计在很多人眼中，感觉都很简单，特别是软件工程师。呵呵！            其实大家之所以认为硬件设计简单，是因为大家在初中物理中都有简单的了解。认为只有用PCB软件中画一画，发给PCB厂家加工、焊接一下就OK了。            如果仅仅是做一个东西，看起来可以玩那是没有问题的。确实是这样的。我有一个朋友，他喜欢做PCB,但是经常会出现一些小问题：如，输入端不中电容，导致电源芯片不能正常工作；焊接芯片不注意第一引脚，随意往上面焊接；等等。            今天我就来说两个方面需要注意的地方： 1、关注每一个压轨的电压的工作电流;尽而设计当中，注意电源经的宽度：       在普通PCB设计当中，可以以下面的原则考虑：“在表层，1OZ铜厚，1MM线宽可以通过1A电流。在内层，1OZ铜厚，1MM线宽可以通过0.5A电流”。       在画PCB是注意电源网络的线宽；            修改前：      修改后：            有上面的思想后，在画分电源网络时有所考虑，不会只是简单的连接完成就OK.分割完成后再考虑怎么样会更美观； 2、关注每一个电源网络的连接内层的过孔数量：为了加工PCB的方便性，pcb中尽可能用少的过孔种类；常用的VIA8X16,VIA10X20;          呵呵，再见！
