一、自顶向下设计

(1)点击
（2）设置名称 同时可以放置一些模块之间的网络标号
（3）产生自原理图 右击每个模块-->图标附操作-->产生图纸
（3）编译工程 点击工程选项卡 选择第二个编译工程，会生成上下级关系

二、自动生成器件编号

工具--》注解--》点击：
--》点击
--》生成更改————》执行更改

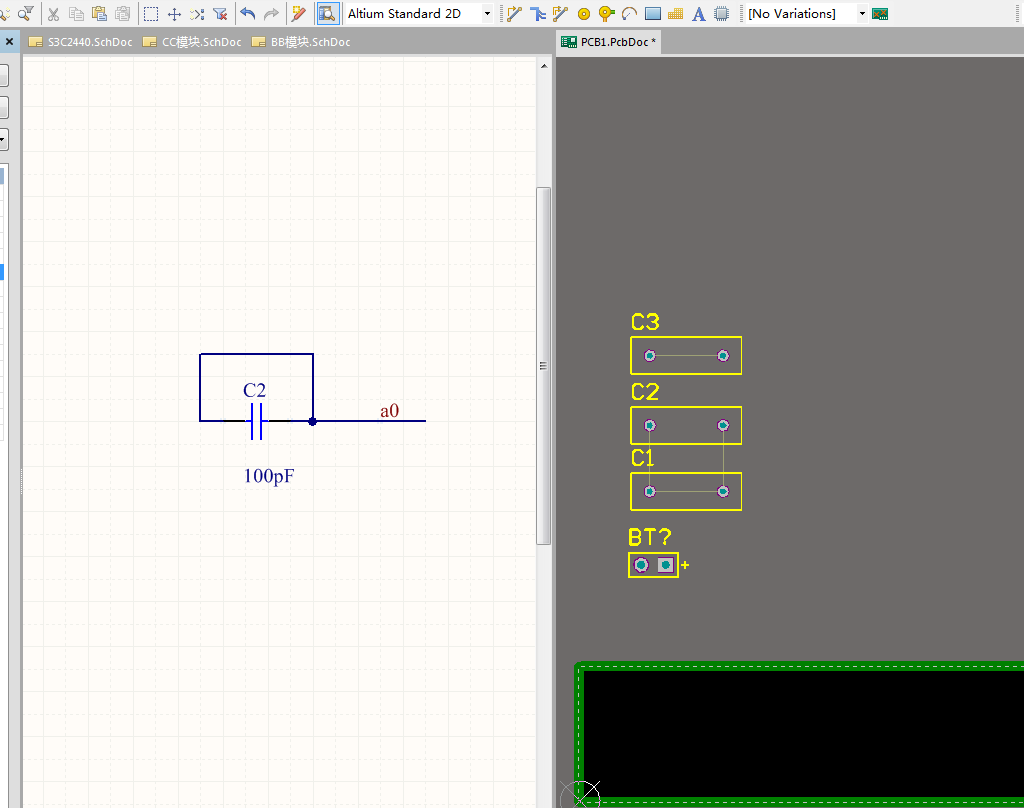

三、原理图更新到PCB后的操作

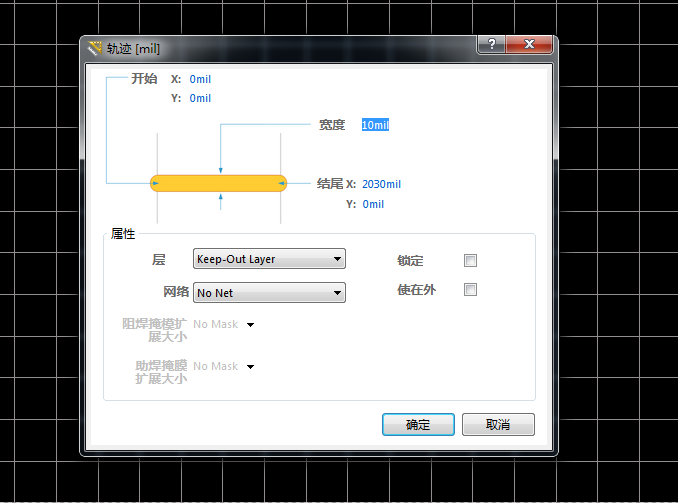

（1）设置圆点  编辑——》原点--》设计 （2）板子大小 禁止布线层 点击
设置属性
（3）板子形状 设计--》板子形状--》安装选择对象定义 （4）多层板设计
电源线：5V以下  30mail       12V-36V 50mail 信号线：5V以下 10mail         12-36  15mail （4）多层属性设置 设计--》层叠管理--》添加

四、模块化布局

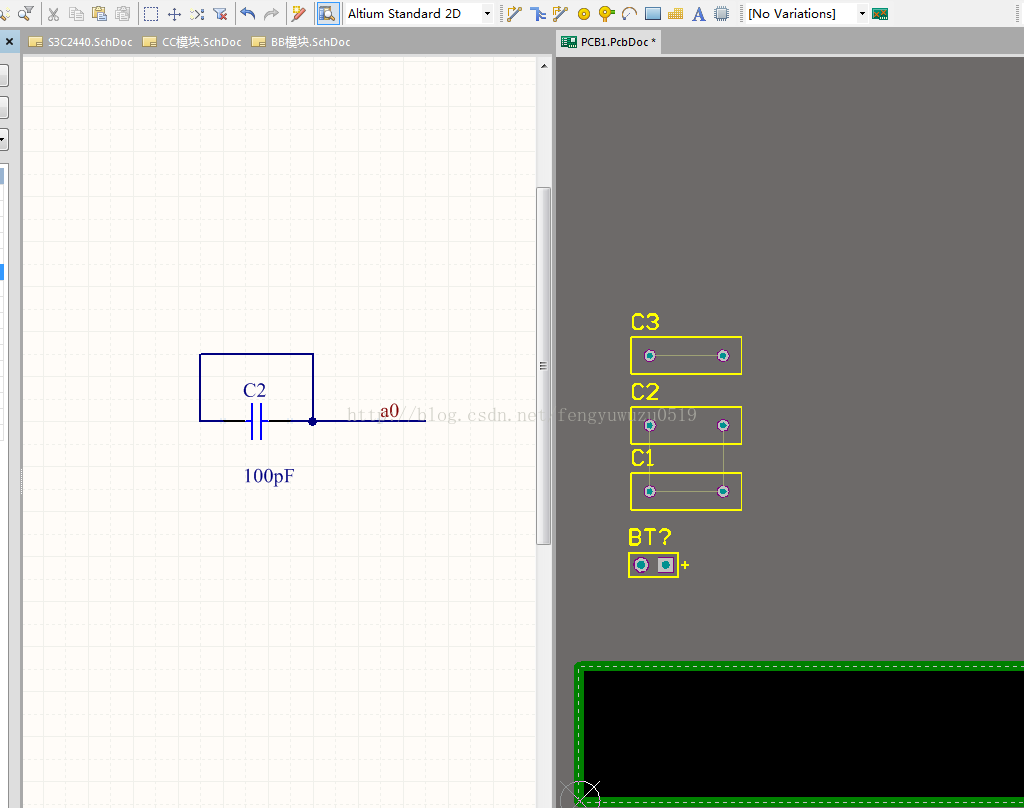

（1）右键垂直分离
