对于很多PCB设计软件而言总会有一些这样那样的问题.比如,操作不当或者一时疏忽就会导致最终的制板出现致命的问题。作为硬件工程师或者精确点PCB Layout工程师都知道，每次制板都是需要很多毛爷爷的，特别是板层越多就越多毛爷爷。 硬件工程师或许都知道，当我们每次PCB设计完成后将会出生产资料（BOM,COM,GEBER），其他不说，这里最主要的就是geber了，一旦它出错了，那么就不要谈后面的事了。所以每次出完资料，我们都会用CAM350去查看geber，但是大多硬件工程师只是查看丝印之类无关紧要的东西。往往忽略了最主要的东西------网络。说到这大家都发出疑问了，PCB设计软件检查完都没有报错，那么它的geber怎么可能会有网络的问题。是的，这个道理的确很正确。可是，你就能肯定我们的设计软件就是完全正确的么？它就什么都能查的出来？ 我曾经就遇到过，设计软件无任何报错，可是出图制板后却发生了短路的严重问题。为此，我查了一些资料，终于在论坛中发现了一个能够增加一层保障的方法。那就是我们的CAM350。但是，在这里可不是只是查看丝印这些无关紧要的问题，他们只是美观，最主要的还是板子能够运行起来。 废话不多说，下次用CAM350查看geber时，可以试试下面的方法查看网络问题 1. 导入geber File->import->AutoImport   找到geber文件位置导入它
点finish
此时可以查看每一层了。但是这不是我的重点
2.设置图层


在Type中设计每项的图层关系
3. 提取网表

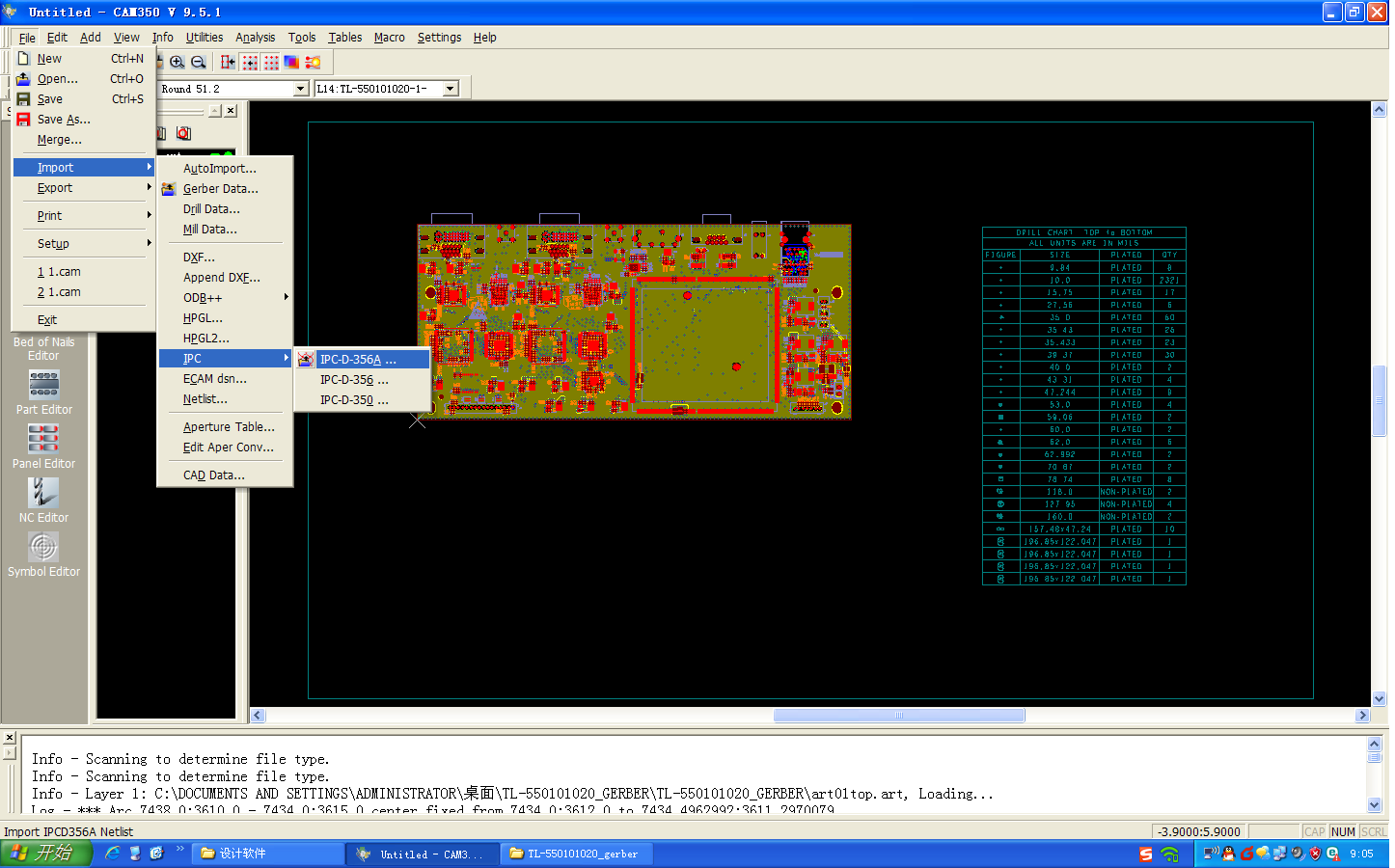

4. 导入IPC（IPC文件生成可参见文件末尾附件） Import->IPC->IPC-D-356A….
5. 网表对比
Analysis->Nets->Compare External Nets

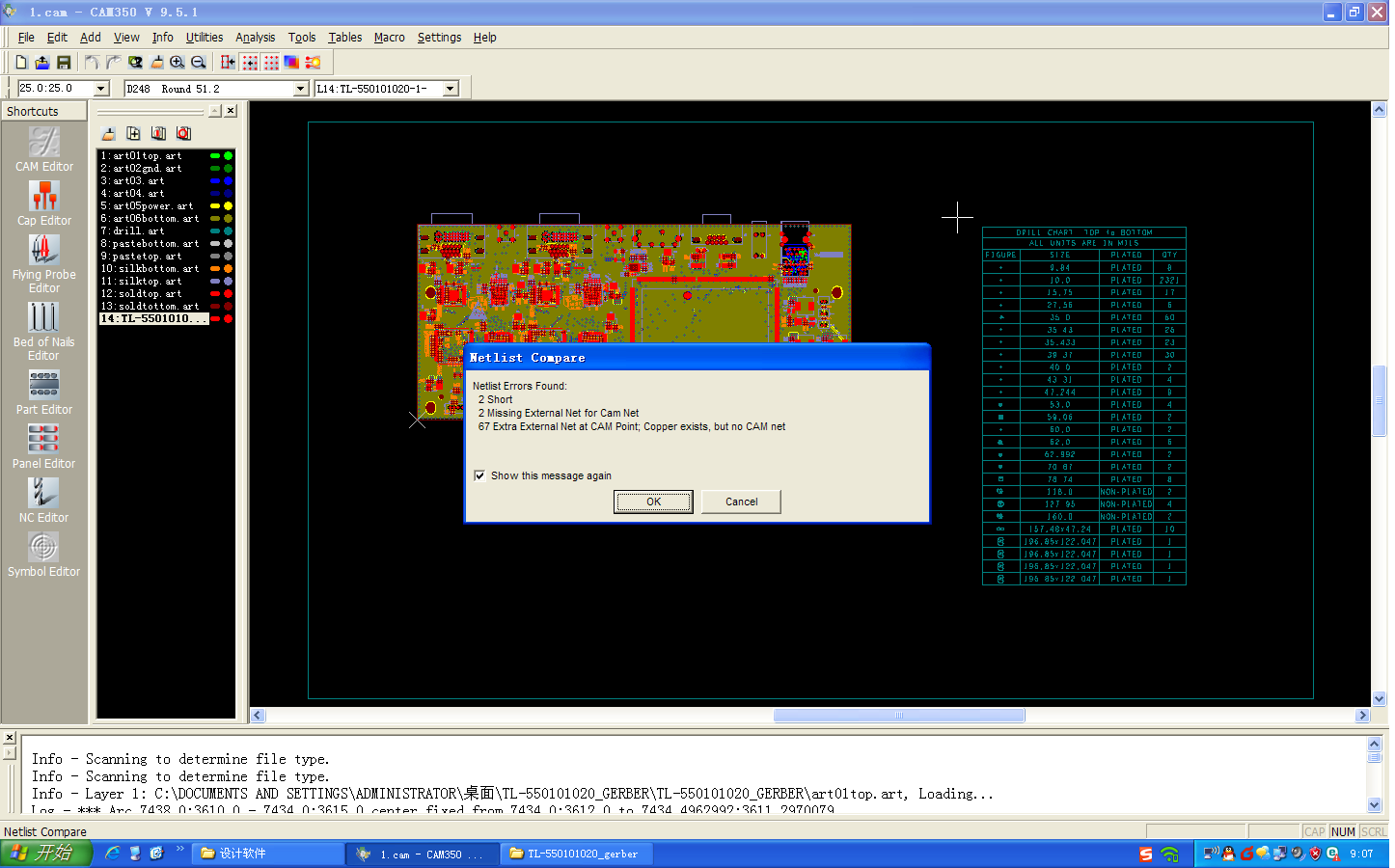

会话框提示错误信息，点OK

银 {MOD}高亮为报错

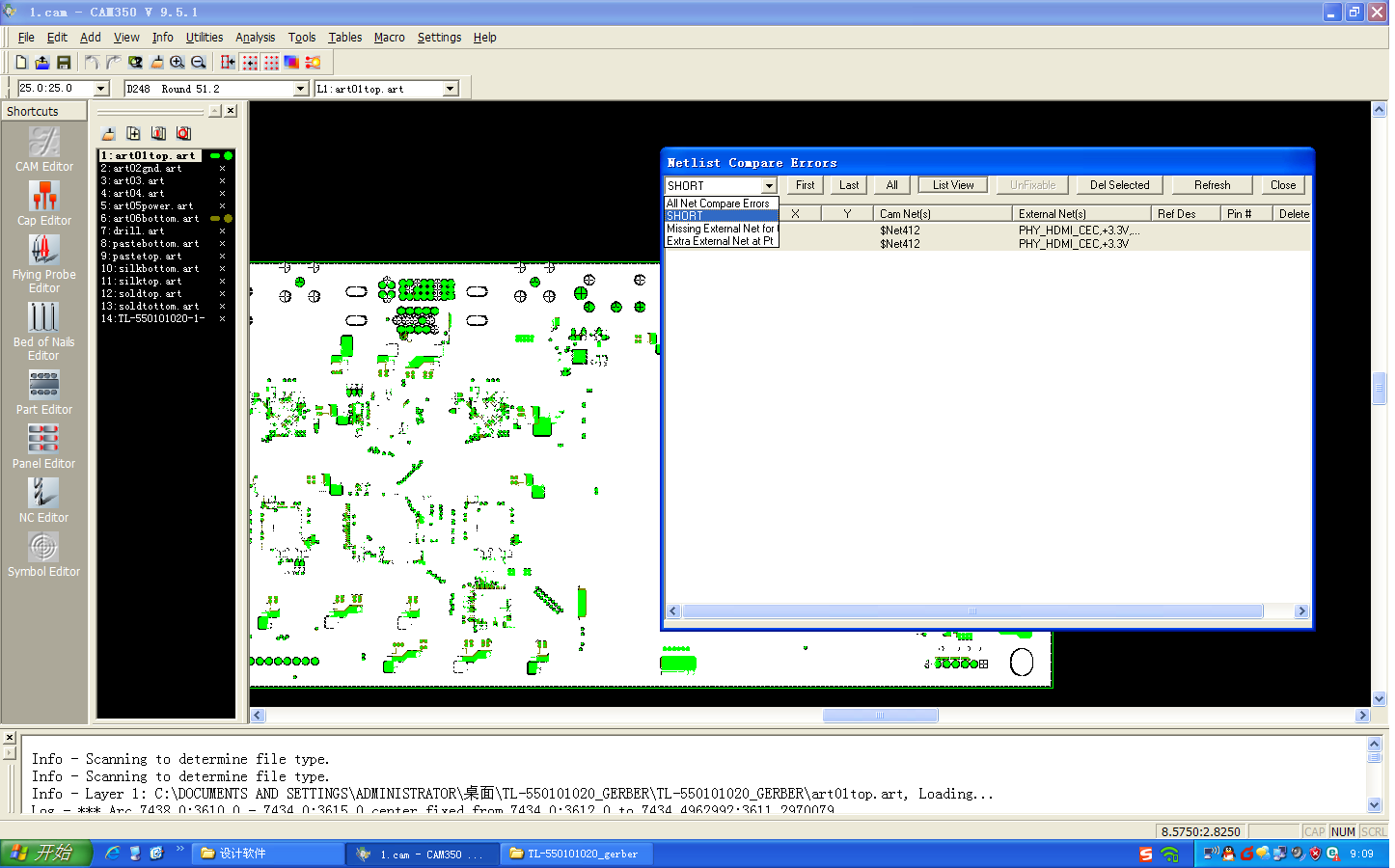

可以点list view 查看具体信息，并且点击任意网络则会定位

还可以点击上图箭头处，查看各个类型的报错，图中为SHORT即短路。

好了，大家可以随意查错了，这一层保障是不是又多了一点点安全感。

附件： IPC文件的生成
