PCB MARK点设计规范

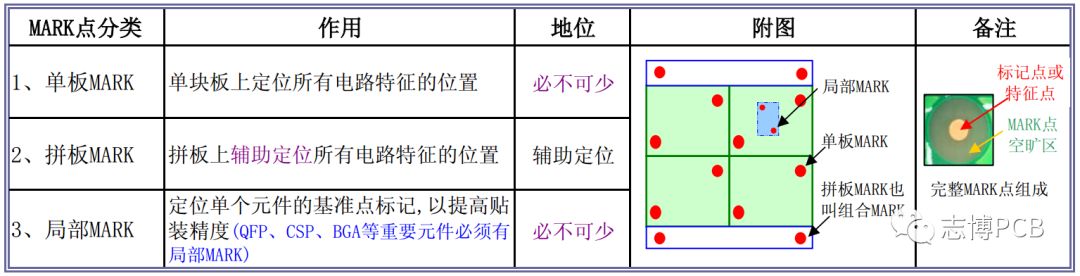

一、MARK点作用及类别       什么是Mark点？Mark点也叫光学定位点，是组装中使用到的位置基准点和识别基准点。Mark点一般分两类：一类作为PCB组装过程中整个单板的识别基准；另一类作为PCB中个别组装精度要求较高器件的识别基准点。       现在的PCBA单板都向小型化，高密度，薄细化方向趋势发展，小小的一个Mark点在许多做PCB layout人员眼中可能是小事，但是在单板的生产制造中起了大大的重要作用。

二、MARK点设计规范

所有SMT来板必须有Mark点，且Mark点的相关SPEC如下：（参照：IPC-SMT-782关于Mark点设计的相关SPEC）

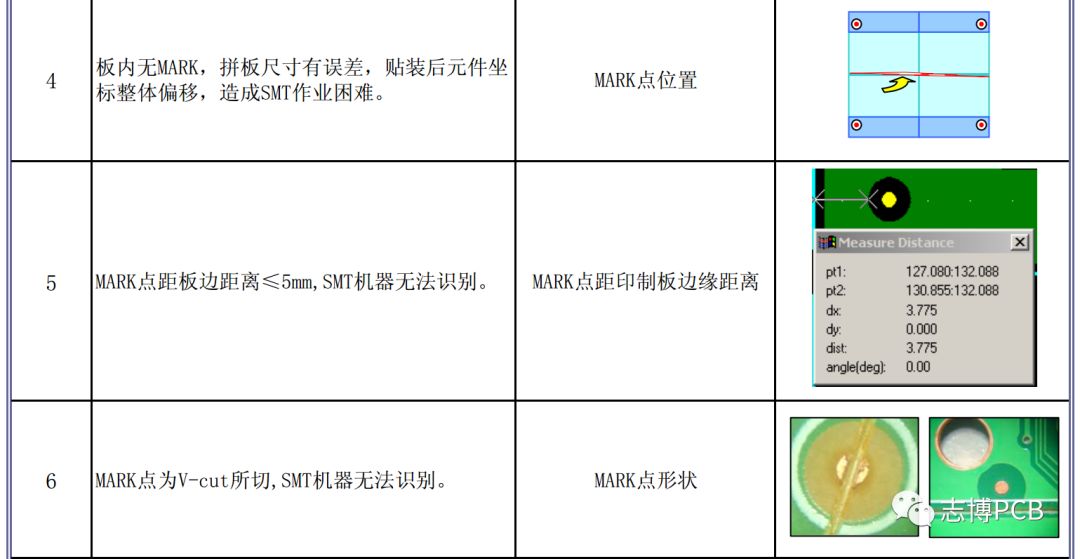

三、MARK点设计不良实例

为了使相关部门能更好地理解上述MARK点设计的相关规范，现列举若干个MARK点设计不良实例并附录不良图片及参照标准：      欢迎大家关注我们志博PCB微信公众号,高速pcb设计干货每日更新。
