认对画对MOS管

2019-07-14 11:10发布

MOS管我们在设计电路中经常用的一种无源器件。 首先介绍下,在原理图和PCB以及实物PCBA中如何辨别各种MOS管,作为应用好的先决条件,必须认对画对管子。 1. MOS管的GSD三极在原理图和PCB上怎么判定: G极(gate)—栅极,原理图上不用说比较好认;                   PCB 封装上左下角为G极;
S极(source)—源极,P沟和N沟,原理图上均是在交汇处; PCB 封装上右下角为S极;

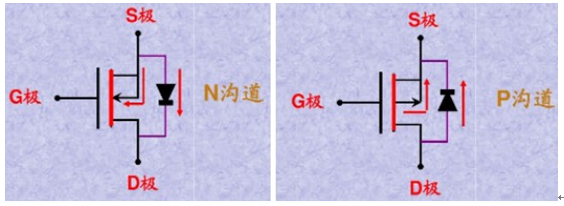

D极(drain)—漏极,P沟和N沟,原理图单独引线的;            PCB 封装上单独一个的为D极; 孤独的D极。 2. N沟道、P沟道和寄生二极管的指向: 箭头指向G极的是N沟道; 箭头背向G极的是P沟道; 他们的寄生二极管方向均是与箭头方向一致的; 3. 万用表判别NMOS、PMOS: 借助寄生二极管来判定,将万用表调到二极管档,红表笔接S,黑表笔接D,如果有数值显示反过来无数值,则说明是NMOS管;总体情况相反的话,则是PMOS管。 4. 用做开关管时电流的方向: 如图中红线箭头所示电流流向,导通条件是:|Ugs|>|Ugs(th)| PMOS管一般用在电源正向控制上,NMOS管一般用在对地连接上; 其中寄生二极管本身是阻碍电流流动的,只有管子打开后电流才能流过。 5. 电路符号的画法: 6. MOS管的重要参数: ①封装  表贴、插装;         ---大小 散热 功率;
②类型(NMOS、PMOS) ---使用场合;
③耐压Vds(器件在断开状态下漏极和源极所能承受的最大的电压)
④饱和电流Id
⑤导通阻抗Rds
栅极阈值电压Vgs(th) 接下来再抽空总结一下MOS管在实际电路中的应用,欢迎关注下一篇博客介绍。
