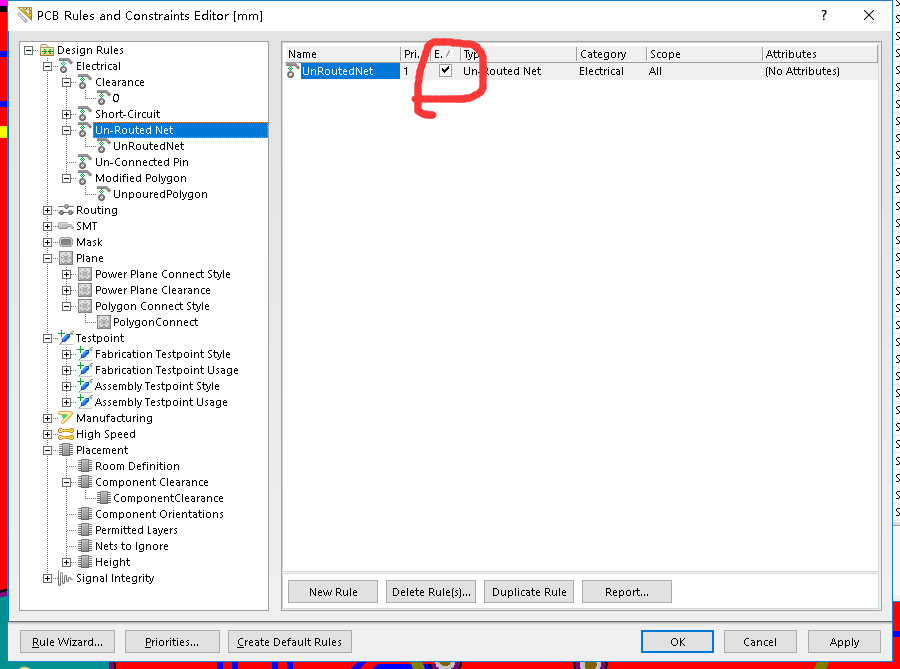

画了一版电路，打样回来发现有问题，仔细看看PCB布线图发现有一根线没有连接，我就奇了怪了，我明明做了DRC检查了啊，怎么会出现没有连接好的线呢？ 上网查了一下，又说在规则里面没有将Un-Routed Net使能，但是我D-R看了下我的规则设置是使能了Un-Routed Net的：
后面我做了不少次实验，发现一个问题，进行DRC检测之后会弹回Messages对话框同时打开Design Rule Verification Report页面，之前都是直接看Messages对话框中有没有问题，Messages对话框都是一些丝印层的间隙错误，例如：
但是没有找到未连接线路的错误，我以为就是没有问题的了。后来仔细看了一下Design Rule Verification Report页中的内容，发现一行字：
原来是多于500个规则冲突后DRC停止了，也就是说还没等检查到有没有线路断连就停止了DRC，这不是坑爹，▄█▀█● 非常重要的线路连接问题不优先检查反倒无伤大雅的丝印层冲突一大堆。真是的。那好吧，我就把丝印层的冲突就去了应该就可以了！ 进入PCB中，D-R打开规则设置，选择Manufaturing选项，将Minimum Solder Mask Sliver、Silk To Solder Mask Clearance的规则取消勾选：
再进行一次DRC检查试试：

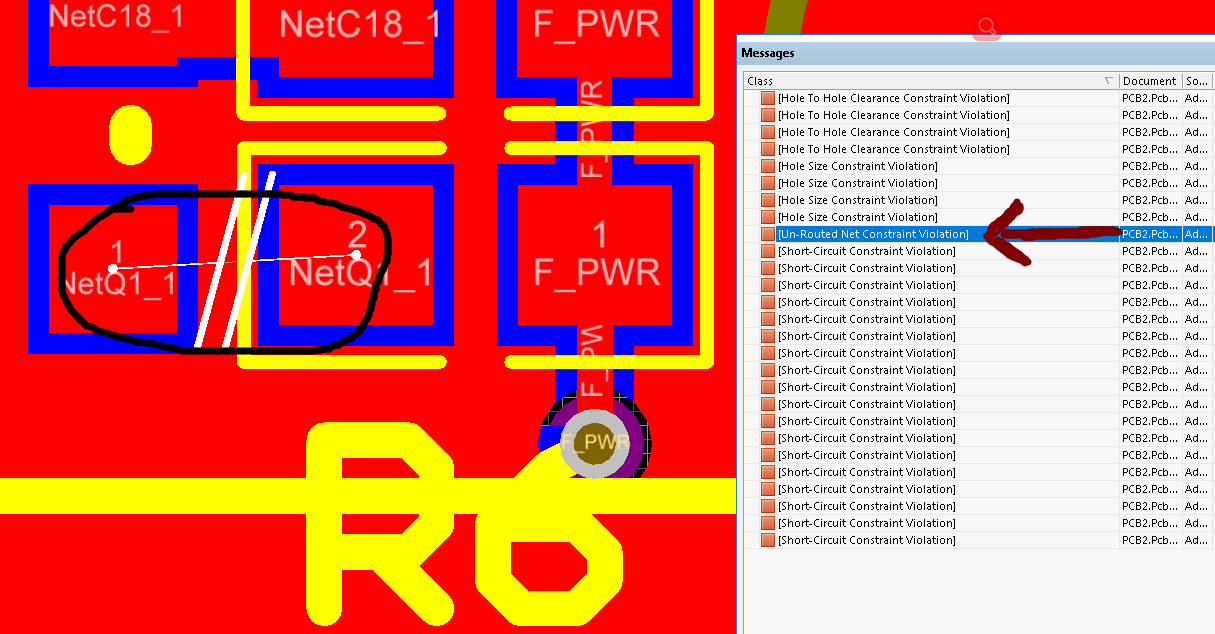

咿呀，好了，该有的就有了，例如那个没有连接的线：
不要太伤心，下次要注意了。
