作者：李大闯
本文希望向读者讲解以下三个问题： 1、Altium Designer中如何进行覆铜？ 2、Altium Designer中如何进行网状覆铜？ 3、如何单独单独GND网络与焊盘连接处以花铜连接？

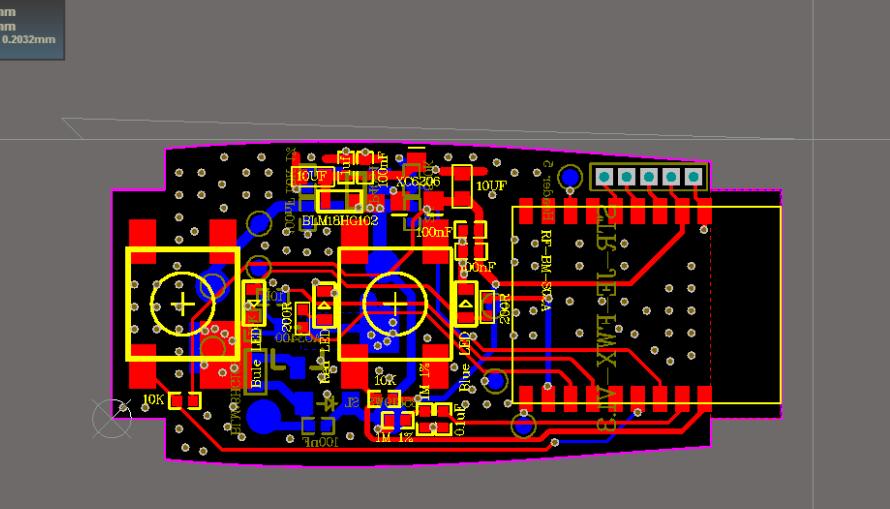

一、Altium Designer中如何进行覆铜？ 当画好一个PCB板之后，最后的步骤是要进行覆，在Altium Designer中覆铜操作是很容易的，先看覆铜之前的图：

以Top Layer覆铜为例进行讲解。 1.选中顶层； 2.选择Place Polygon Plane图标； 3.配置覆铜界面如下
4.确定之后鼠标变成了十字，左PCB左上角点击鼠标，再依次点击，将PCB包围即可，不讲究线有多规则。

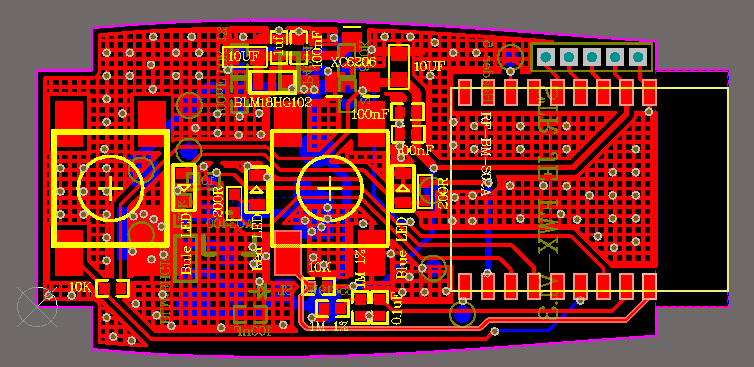

5.最终白线闭合之后会看到覆铜已经实现，所有GND的网络，包括焊盘和过孔都与覆铜连接起来，如下图：
二、Altium Designer中如何进行网状覆铜？ 有时候出于散热或其它方面的考虑，不想使用实心的铜皮，而想使用网状覆铜。其实很简单，只要讲第一个问题里面的第3步覆铜设置界面修改一下即可：
确定之后，按第一个问题里面的第4和第5步，会看到网状覆铜已经实现，如下图：
如果设置角度为45度，效果如下：
三、如何单独单独GND网络与焊盘连接处以花铜（网状）连接？ 很多时候出于阻抗小或连接好的考虑，希望用实心覆铜，但是如果是实现覆铜会出现一个问题，当一个器件的某个焊盘与一大片铜皮连在一起后，在焊接的时候散热非常快，导致焊在此处极难熔化。那么能不能设置器件的引脚与覆铜以花铜（网状）连接以使器件更易焊接，而过孔与覆铜以实铜连接以保持低阻抗呢？下面介绍一下如何实现。 1.打开规则界面 在覆铜连接样式选项下为过孔与覆铜连接样式新建一个规则，设置如下：
这个规则表示，所有的过孔与覆铜以实心铜方式连接。 2.修改默认的覆铜连接规则如下：
这个规则是设置除过孔之外的设备引脚与覆铜是以辐射状/十字状形式连接。 可以在界面上设置是2连接还是4连接，以及每道连接的线宽。 设置之前引脚与覆铜的连接如下：
设置之后效果如下：
这样在焊接时就好焊多了，不会感觉难以熔化。
