批量重命名off-page connector的方法

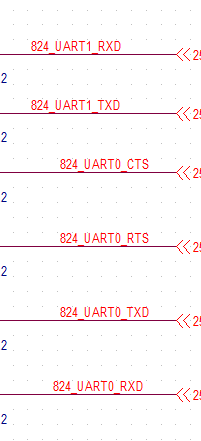

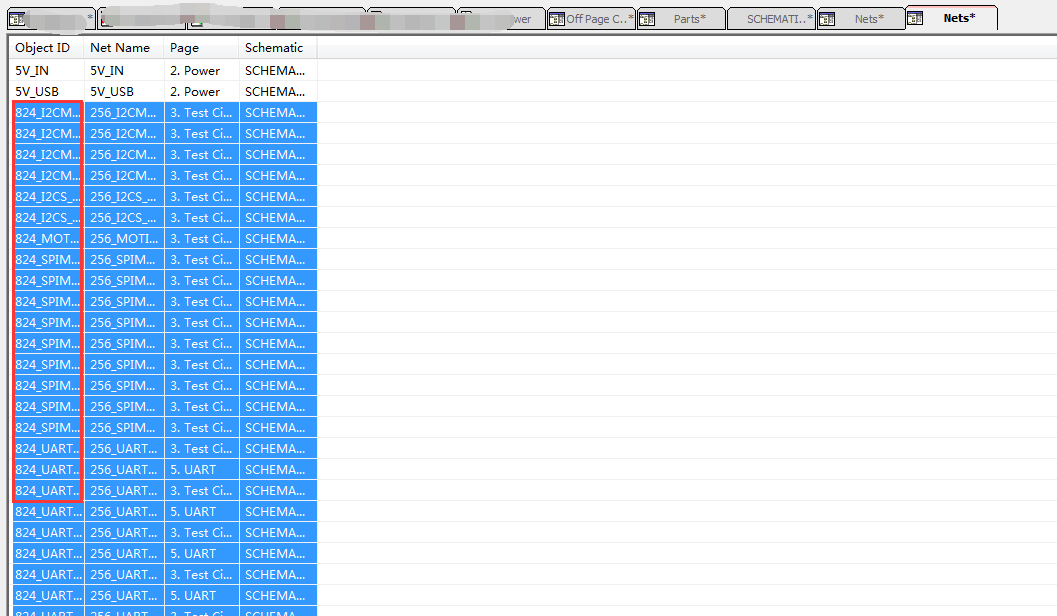

本文摘录于：https://www.cnblogs.com/ungrown/p/3738827.html        parts、ports、alias等等均可以在“属性编辑器（Property Editor）”中进行查看编辑，并通过复制到Excel等表格软件来进行批量修改、之后再粘贴回去的方法进行批量编辑。但是“跨页连接器（off-page connector）”无法在Property Editor中进行查看和编辑。 　　选择多个off-page connector之后，通过“Ctrl+E”或者“右键-->Edit Properties”等方法可以打开一个叫做Browse Spreadsheet的的弹出窗口，里面用表格的形式显示了所选的off-page connector的属性，可以在里面直接进行编辑，也可以复制出来、修改后再粘贴回去。但是在这个弹出窗口中，Ctrl+C、Ctrl+V这些我们熟悉的复制、粘贴快捷键是不起作用的！注意，这里真正起作用的复制快捷键是Ctrl+Insert，而粘贴则是Shift+Insert。 　　只要掌握了这两个“古怪”的快捷键之后，off-page connector的批量修改就和其他元素一样了        比如我有如下名称的网络名，我想把824这字样改成256，操作流程如下：        选择工程,然后选择修改对象为nets:     选择要修改的网络（注意这里按下的是Ctrl + insert快捷键）：     在UE中修改网络：    然后再通过SHIFT+insert快捷键粘贴回去即可！     ORCAD,PADS,ALTIUM相互转换 软件：ORCAD Capture 16.5，Altium 6.9，PADS 9.5 1.ORCAD――――>ALTIUM或PADS Logic 1）ORCAD另存为16.2版本格式 2）在Altium中导入   PS:需要转换ORCAD的库时，import wizard弹出的菜单先是导入.dsn，然后点击NEXT才是导入.olb，此时点击Add，添加相应的olb文件即可，且olb文件仍是需要为16.2格式。 注意：当ORCAD中DESIGN CACHE中的元件自带封装值，则AD导入DSN时，有两种封装值，默认值为缓存中元件封装，不注意的话，所有的电阻就为同一封装，可更改ORCAD元件库，删除封装值。 比较转换后的原理图与原文件一致与否，简单的话可比较两者的BOM表。   另，将Orcad 高版本文件转低版本文件时，除了存储为16.2，也可这样操作：在16.5中将文件export为EDIF格式，configuration随意，然后打开低版本的orcad，导入EDIF文件，配置随意命名。 附，ORCAD历史： OORCAD公司1985年成立，名称来源于Oregan(俄勒冈)+ CAD，第一个产品是SDT（原理图设计工具）。1986年推出VST（验证和仿真工具），1997年，OrCAD收购PSpice，1999年OrCAD被Cadence收购，并推出OrCAD 9.21 版本，2003年，推出OrCAD10.0。到了2005年，OrCAD与Cadence Allegro PCB设计软件整合，故OrCAD版本号码直接跳到15.5. 2009年推出16.3版本，2011年推出16.5，2015推出 16.6版本。
ORCAD 9.0到 16.2 版本的 DSN 文件，都是同一种格式，ORCAD 10.5 可以使用。ORCAD 16.3 和 16.5 的 DSN 文件是新格式，不兼容于旧版本。 3）在PADS中导入   2.ALTIUM――――>ORCAD或PADS Logic 1）转换为ORCAD 在工程上右键，选择Save Project as： 弹出如下窗口： 选择输出到ORCAD，然后用ORCAD打开即可。 注意：Altium Designer 原理图转换为ORCAD时，在工程上单击右键，选择另存为ORCAD格式，该格式为7.0，需要用ORCAD10.5打开，存储后再用ORCAD16.5打开。         但是，若转换库文件，当输出ORCAD .olb格式后，不需要ORCAD10.5中转，用ORCAD16.5就可以打开，10.5打开的效果反倒没有16.5好。 2）转换为PADS Logic 使用PADS Schematic Translator   3.PADS Logic――――> ALtium   4.ALTIUM <――――> PADS PCB 本文摘录于：https://www.cnblogs.com/atc001/p/8745472.html这里只是做学习备份之用，绝无抄袭之意，如果作者觉得有所不妥请联系本人，一定妥当处理！同时这里望阅读者查看原文章！ 1）PADS――――>ALTIUM PADS选择导出，类型选择ASCII文件输出，在ASCII输出界面，格式选择PowerPCB V3.5，然后Select All，但Rules不要选择，Parts和Nets可以都选上。然后导出.ASC文件。 接下来打开ALTIUM，新建一PCB文件，然后点击File菜单，选择Import命令,在弹出的窗口里选择：打开类型为ASCII Files(*.asc)，然后找到刚才保存的文件，点击打开。这样就把PADS的文件导入到Altium里了。 2）ALTIUM――――> PADS Altium中保存文件为PCB4.0 Library File(*.lib) 格式，使用PADS Layout Translator转换，可转换元件库或设计文件：   5.ORCAD绘制原理图，PADS画板 ORCAD导出网表，存储为.asc文件： 在PADS中新建Layout文件，导入上述网表，布局时互动的原理图使用前面方法导入的原理图即可。 6.Altium绘制原理图，PADS画板 在ALTIUM中，点击Design—>Netlist for Document—>PADS，导出x.prt（元件）和x.net（网络）这2个文件，把这2个文件的后缀改为asc，在PADS中，新建PCB，先导入元件，再导入网络；或者把这2个文件合并在一起（按PADS网表格式），再导入PADS中。   7.ORCAD绘制原理图，Altium画板 ORCAD导出PROTEL网表，Altium建立PCB，导入网表，Altium同时导入原理图，用原理图驱动布局布线，这可不考虑原理图转换后的封装正确性。   注意，原来的Protel提供多种不同厂家电路软件的网表格式，但是Altium Designer 6.9不再直接提供！若没有到Altium网站下载网络表格式的话，只提供EDIF for PCB，Multi-Wire，Pcad for PCB，Protel，Verilog File，VHDI File及XSpice等7种格式。所以需要下载网络表格式文件来安装，下载地址：http://techdocs.altium.com/display/ALEG/Output+Generators+for+Altium+Designer+6. 下载Pads ASCII网络表格式文件( PADS_ASCII. ZIP)后，将此文件解压缩，然后放在“Altium Designer”所安装的路径（“. Altium Designer6System”）即可，重新打开Altium De-signer 6.9后，即可发现PADS网络表格式出现在列表之中。 Altium Designer 9.4安装后就自带有格式转换功能，带有很全的元件库，不过都比较老。 Altium Designer 14 也不直接提供格式转换，而是以插件的形式进行安装后方可使用。安装AD14时候把所需插件勾选上就可以了。但AD14导入ORCAD .dsn文件时候不是太好使，不如AD09，原理图尺寸老是不对。AD14软件本身只有少量的元件库，有需要的话元件库可以去官网下载。 Altium Designer10以前的库文件下载：http://techdocs.altium.com/display/ADOH/Download+Libraries 新的库文件下载地址：https://designcontent.live.altium.com/#UnifiedComponents
