上讲手动创建
本节wizard创建
一、选择DIP结构，配置AT89c2051单片机的参数
1)tools——component wizard（封装联盟）——next——DIP结构

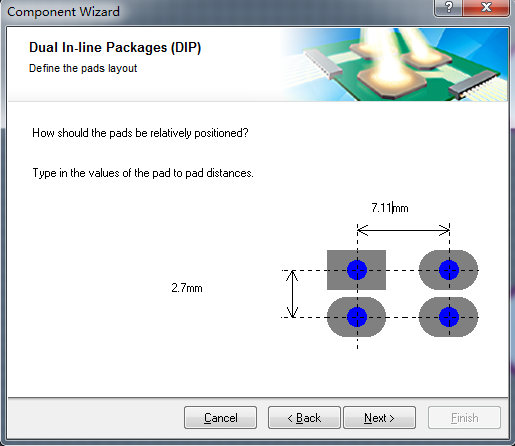

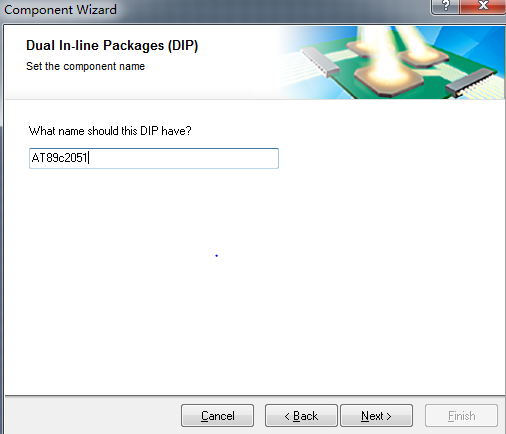

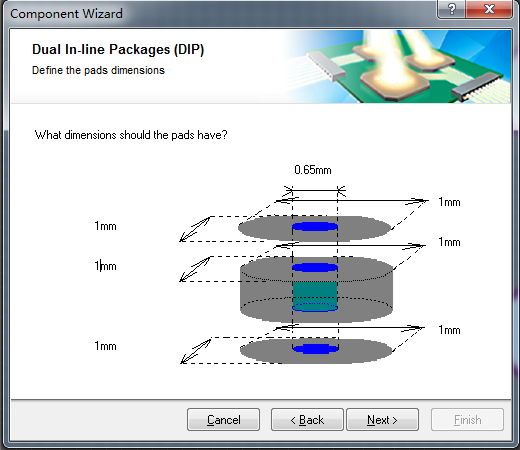

2）参数如图

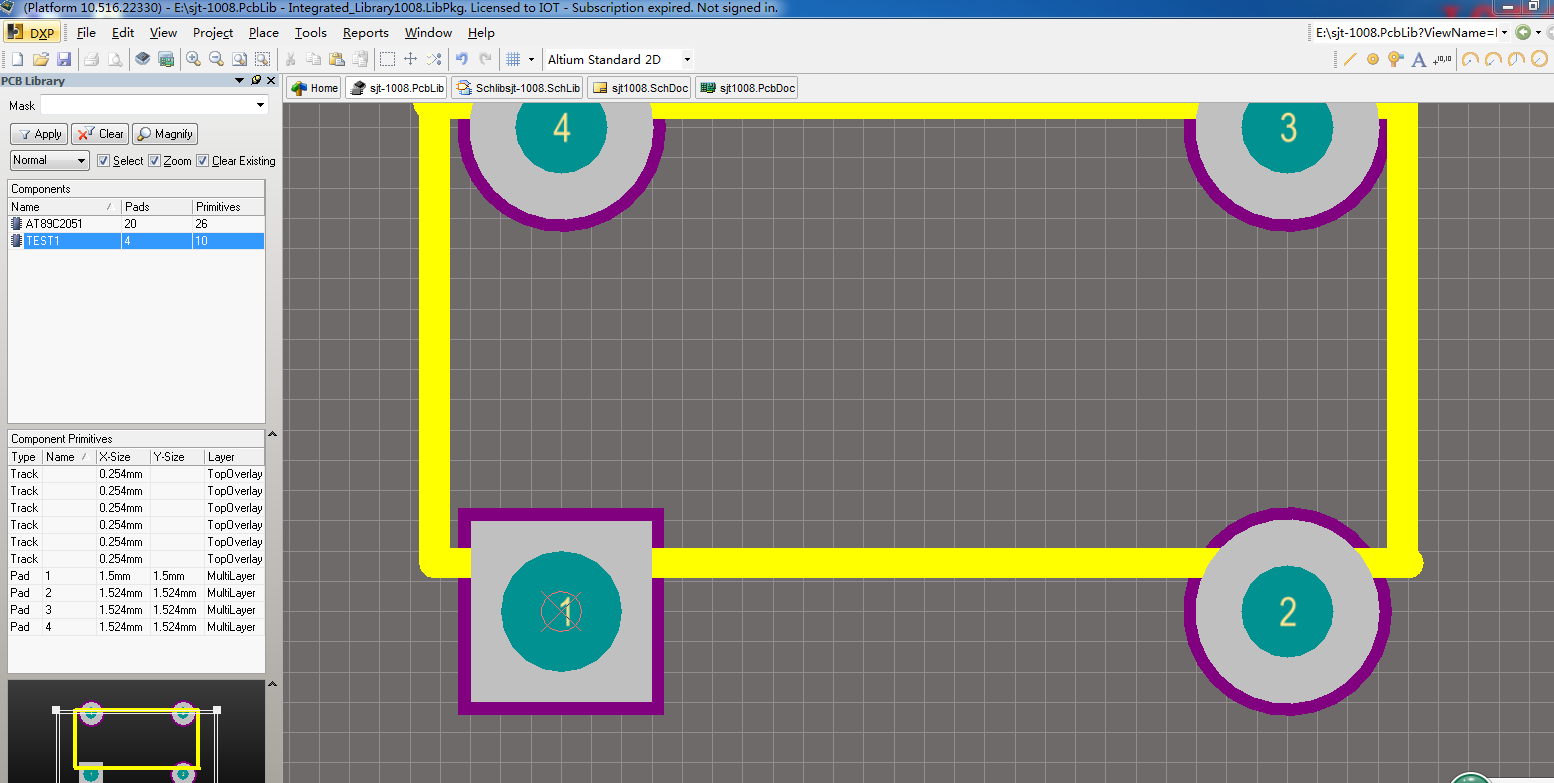

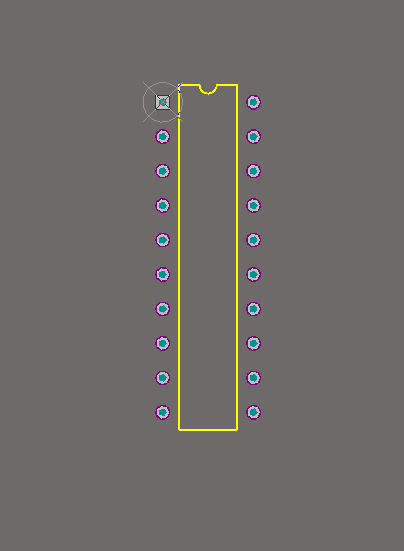

制作器件如图
二、关联上器件，并编译
1）右击项目——add new——schematic library图纸

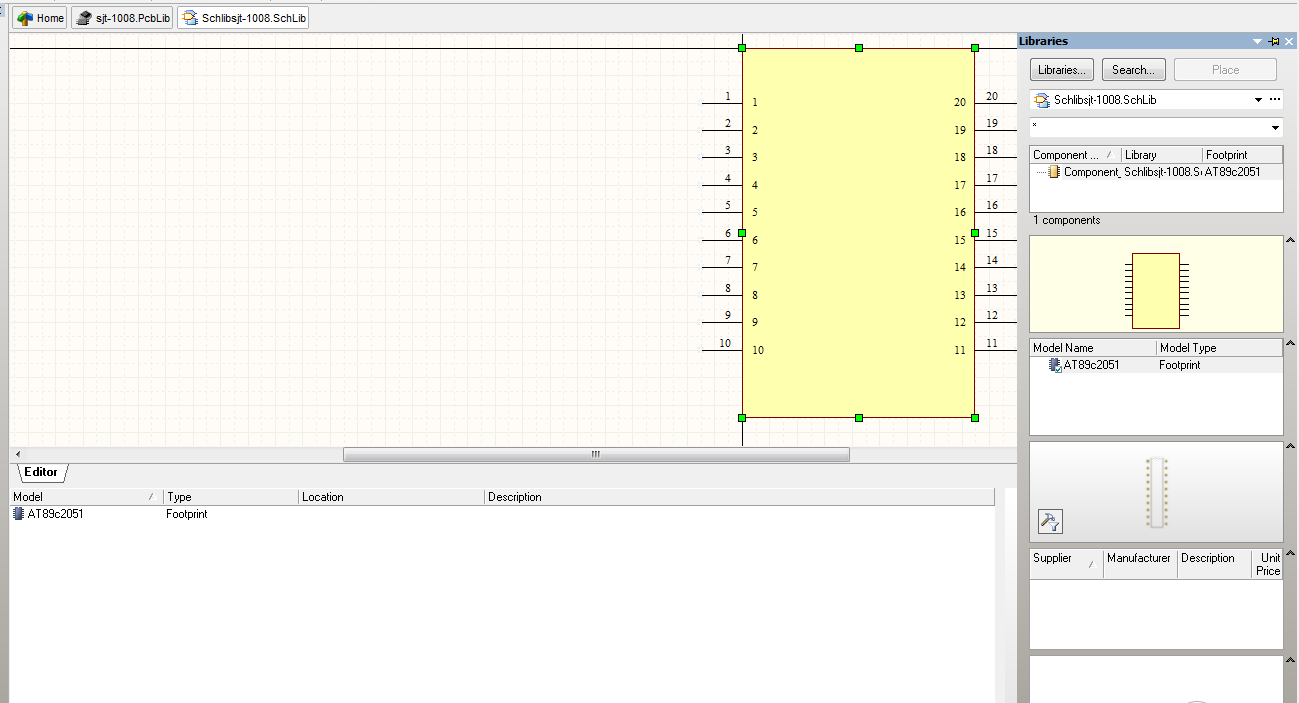

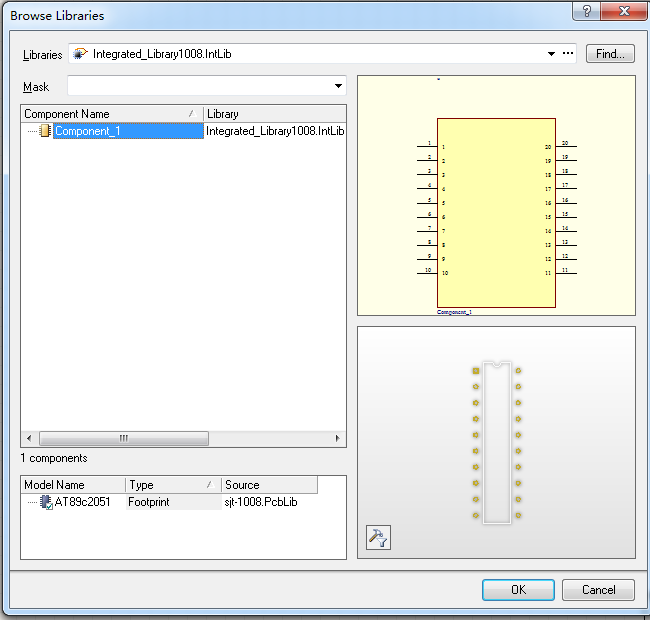

2）左下add footprint——browse——选中AT89c2051
——ok，关联上了
3）编译：菜单上project——compile Integrated编译

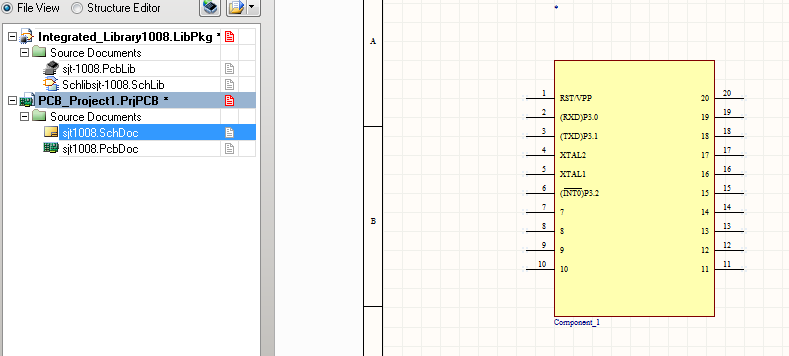

三、在图纸上绘制
再建立PCB project

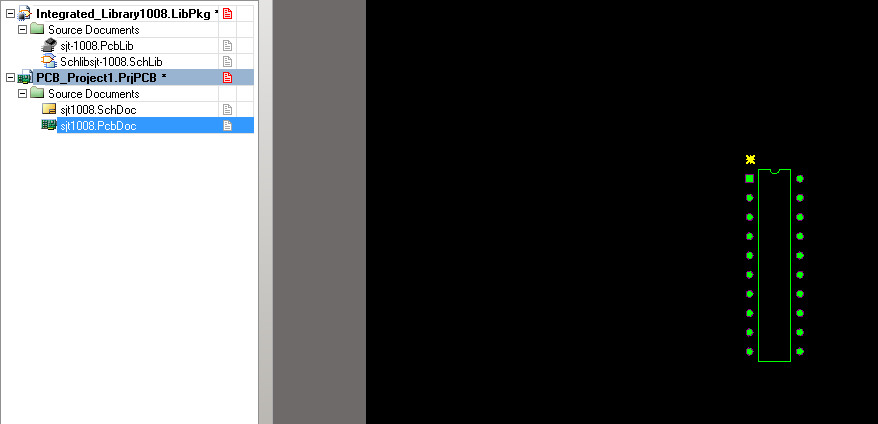

再画板子

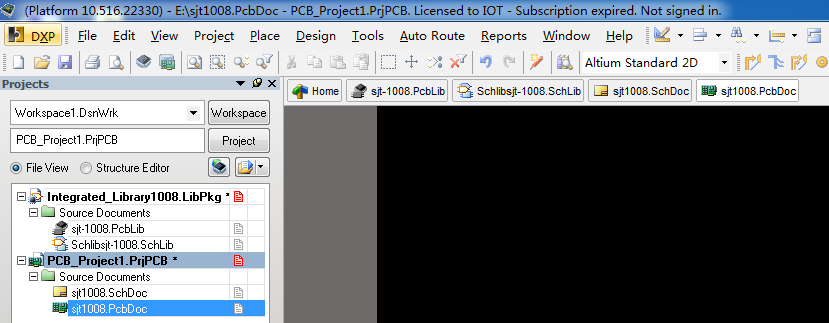

四、小结
Pcblib：封装库
Schlib：原理图图库
Pcbdoc：画板子文件
Schdoc：图纸文件
