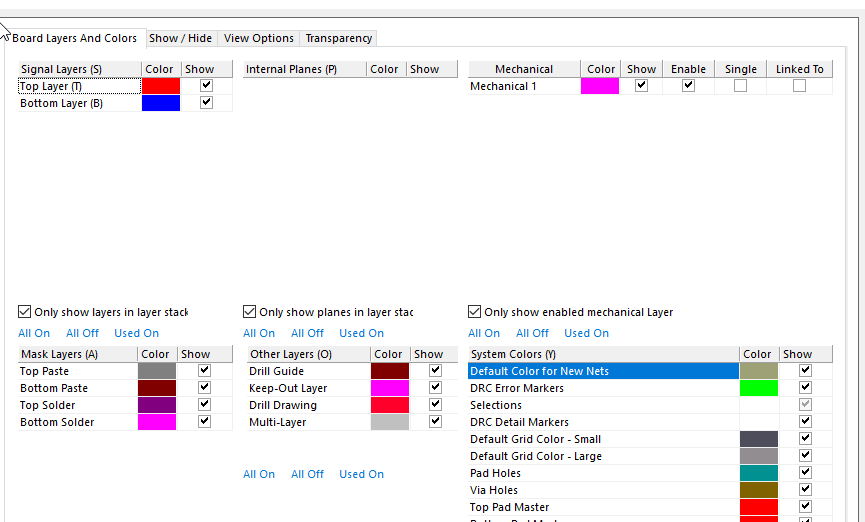

接着之前的讲，我们之前讲到了PCB绘制中有关外形与大小的绘制。 （1）原理图元件的导入 （2）工作层面的介绍 （3）元件的布局以及连线（重点介绍） 准备1：原理图的到导入前，需要对每一个元件的封装进行设置，双击元件后——>models 准备2：导入前的PCB和sheet文件在同一个项目中，并且需要把PCB文件进行保存（切记，否则sheet文件中不会有Update的选项） 准备3：导入相应的PCB元件的库 Step1：在design中找到Update，进行选择validate和Execute，注意可以去掉最后一项的勾选，导入后不会有room。 Step2：在PCB中移动板子的方向，全选板子，按菜单栏中的move，按空格键也可以旋转方向 二、工作层面的介绍 top layer , bottom 是前、后的信号层 top bottom（overlay）是丝印层，主要是放置图标和一些日期等图案 （paste）与（solder）阻焊层（绿油层） keep out layer 是禁止布线层（绘制的区域内是不准布线的）考虑下与机械层的区别？ drill drawing（过孔层） 三、元件布局 （不同元件的摆放是有不同，包括插口的方向（统一一致），电源的位置【放在边缘】，以及电容的正负的方向，接口的位置） 1、元件布局的要求 电源、晶振、电容（与芯片有关的）、接口的位置要求 2、注意与边界的距离最小值 四、一些快捷键的总结 1、绘制PCB时，需要从top层到bottom层——》选中需要改变的部分，拖动（按住鼠标、或是move键）+L 2、转换方向——》元件按住+空格 3、在PCB中查找相应的元件——》J+C——输入查找元件名称即可 或着在原理图中选中要选的元件，则对应的元件会在PCB中高亮显示 4、测量距离（尤其是线距、引脚的间距）Ctrl+M，或者在report中的找到即可 ——shift+c（清除上一次的测量结果） 5、直接在PCB中的界面 中右键——或者L键可以调出层面的颜 {MOD}等参数 五、走线布线的总结 1、布线不能走直角和锐角 2、shift+空格（改变走线的形式） 3、注意地线宽>电源线宽>信号线宽 ——Design——rule——>routing layer（设置线宽和以及安全线距等，注意最小值和最大值的范围） 也可以新建一个width 规则（最为长期使用的模板，例如电源线） 4、走线尽量距离短，夹角大，相同走向的线之间的距离尽可能的小，方向一致。 5、打孔的步骤： 1）首先在当前layer中打过孔 2）在切换到对面的layer中布线，越过阻碍的线，接着再打过孔（注意place Via）一定要打两个孔 3）再切换到原来层中去布线，连接到相应的引脚
