HyperLynx线路S参数仿真模型建立
2019-07-14 11:20
发布
生成海报
站内文章
/
电路设计
16124
0
1602
在对线路进行分析的过程中,需要对PCB上的线路进行仿真,本教程讲解了如何对PCB文件的特定网络进行S参数仿真 1.打开HyperLynx软件,选择SI仿真
2.打开工程PCB,并进行转换,转换后的 .hyp 文件生成在同目录中。
3.在界面中的打开版选项中打开刚才生成的 .hyp 文件
该过程中可能会出现对话框,表示网络存在问题,可以忽略,直接选“是”
该对话框可以直接关闭

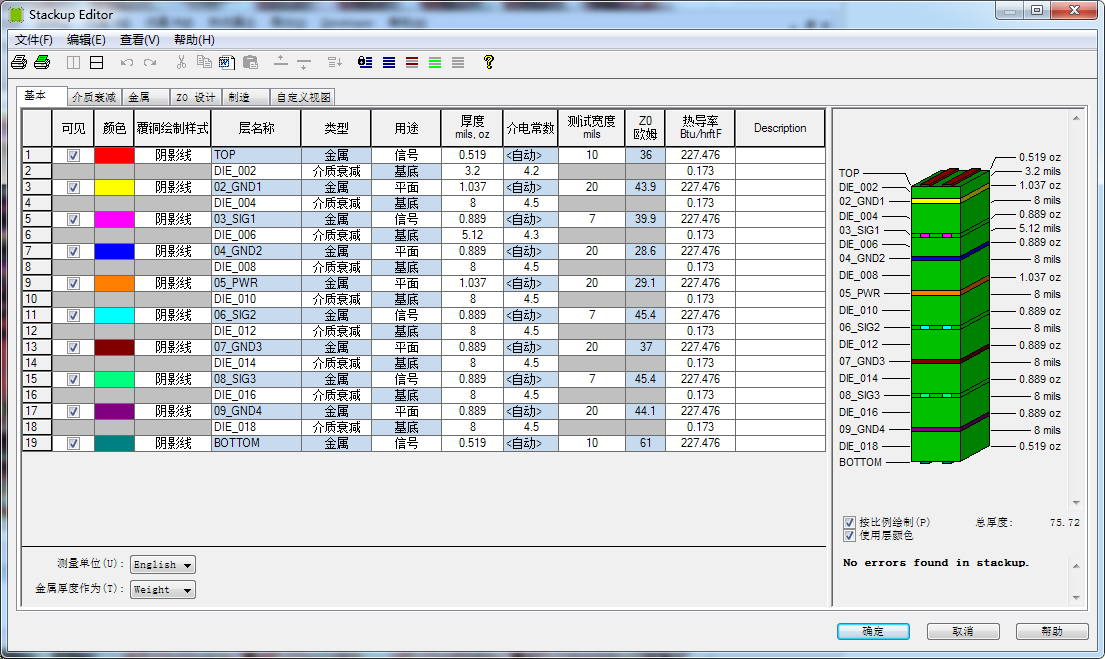

4.现在即生成了PCB的图,接下来需要设置叠层参数,根据工艺说明书等,完善叠层信息。

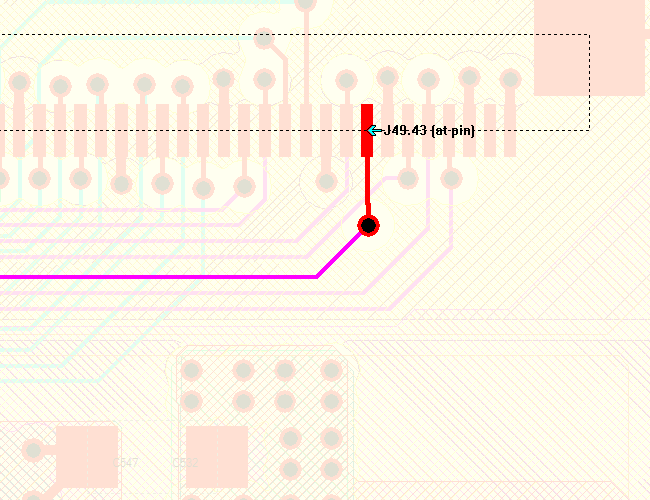

5. 提取S参数: (1):选取目标线路:右键点击目标线路,选取网络,选取后如下图所示

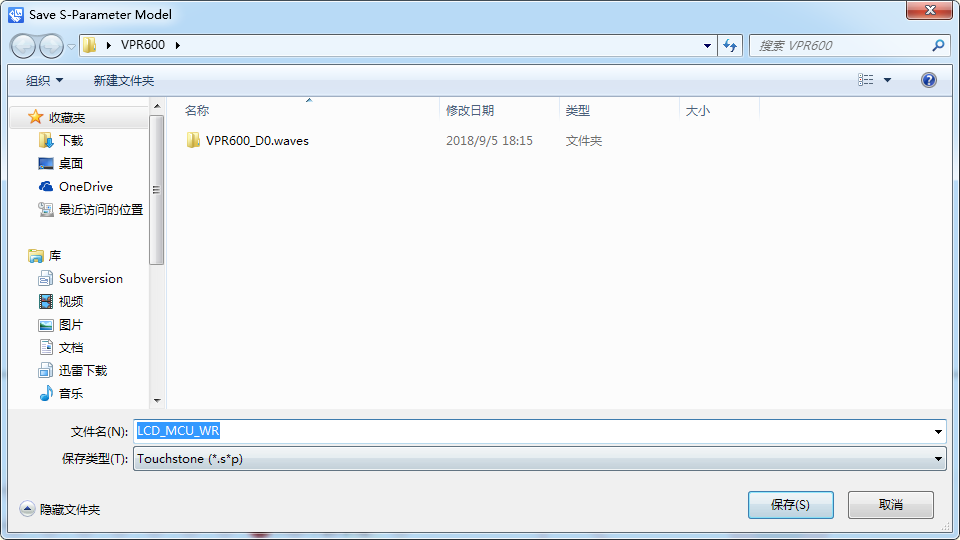

(2)导出到S参数模型,选择需要分析的网络端口,不分析的选择NC,设置建模参数的频率,设置扫描参数为线性扫描,设置完毕后创建模型,并保存
6. 打开S参数模型,并转化为原理图 (1)新建原理图
(2)导入SI模型:将刚才生成的 .s2p 文件导入,双击原理图,分配S参数并确定
(3)为网络添加激励源,选择激励源器件模型,注意配置为输出模型
(4)连接导线,将接线端口用鼠标拖动连接导线,也可以添加其他器件,如电阻电容,双击配置数值
7. 开始仿真: (1) 运行交互式仿真并显示波形
(2)选择方波输出,并设置方波频率。设置波形的观察周期电压等,设置完毕后点击启动仿真。仿真即可输出波形。不断优化模型可使得仿真结果更加准确。
