Altium画不了特殊的线条，比如椭圆等，可以通过结构软件SolidWorks画好后导入到altium，altium在Plug-ins and updates下的需要线安装插件
安装完成后按流程如下： 1.   用solidworks 等软件画好图，将图保存为dxf或者dxg格式文件 2.   打开altium，在PCB中从file中的import打开该文件，如下

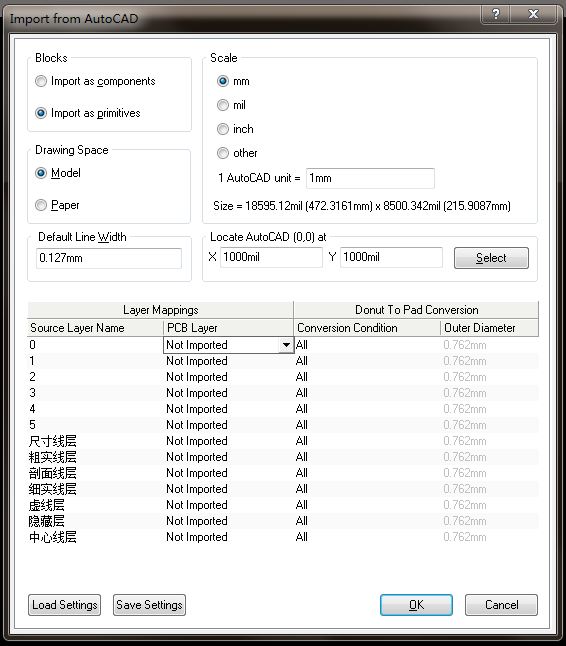

把pcb单位切换为mm（单击Q键），将scale选择mm，然后在PCB layer下全部选择不同的层表示
单击ok即可出现 单击ok，则导入成功 此时的线可能有许多不需要的，此时单击需要的线，查看以下层，对应一下导入图中的source layer name下的层，然后把其他pcb layer下不需要的层恢复至Not Imported，然后从新导入即可，比如我只需要上图红的keepoutlayer 和Mechanical 1，恢复别的层为Not Imported
然后单击ok，即可
