1、 所有的晶体和晶振下面第二层没有信号线的过孔和走线.

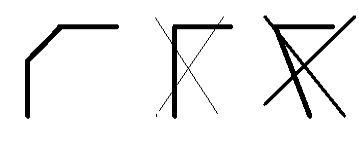

2、走线不可以出现任意角度线,我们以45°和135°为标准
3、同一网络的两根线交叉时,不要交叉成直角和锐角,可以 用45°或135°线过渡
4、pad拉线形式

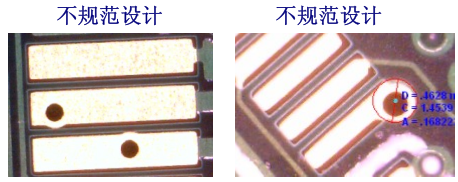

5、所有通孔不得上焊盘，保证通孔距离焊盘2mil或以上，否则会导致焊盘变形或漏锡现象，进而SMT不良。

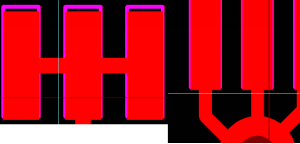

6、相邻PIN是同一网络关系的线不可直连，应将线拉出PIN再连
7、焊盘的宽网络的走线在从PIN处拉出来时其宽度不应大于PIN脚宽度.
