一、从已有封装库中关联上7-LED

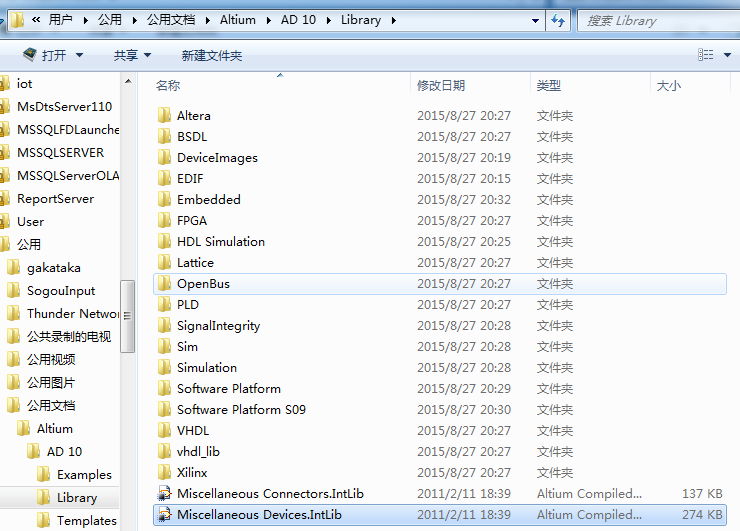

1）打开已有库：从文档中寻找已有库Devices并打开

2）新建一个Integrated（完整的） LIbrary：添加上实验五中的sjt.Schlib，并将Devices.PCBlib也拖入到Integrated_LIbrary1020中。（如图左栏）

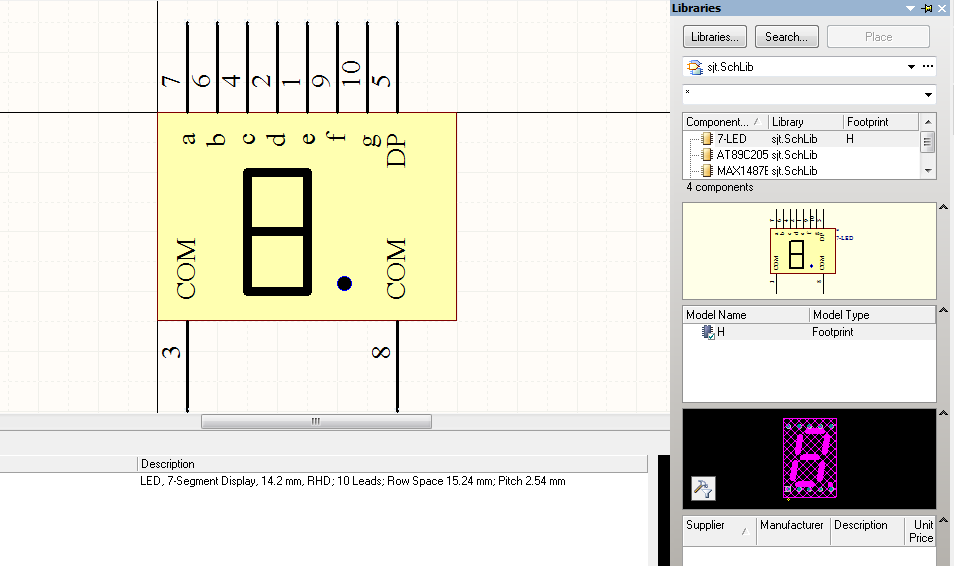

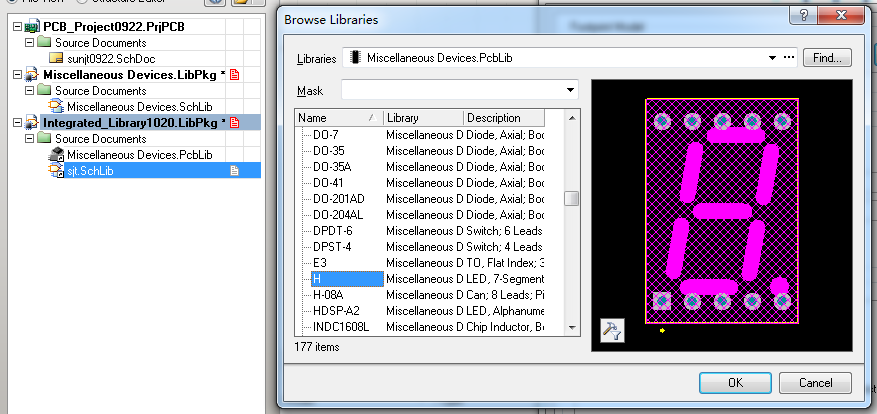

3）Add footprint：在sjt.Schlib下点左下Add footprint，找到H（如图）

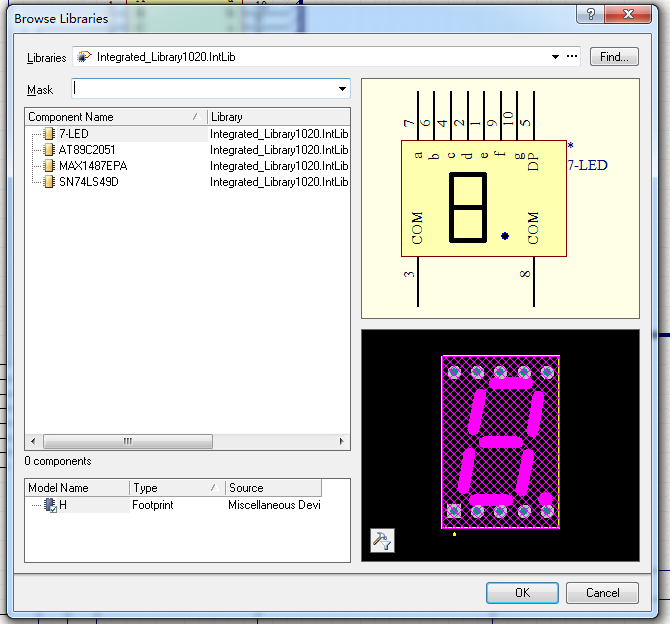

4）编译：project中第二个（关联成功后如下图右栏）

二、wizard自动生成其他三个自己设计的元器件##

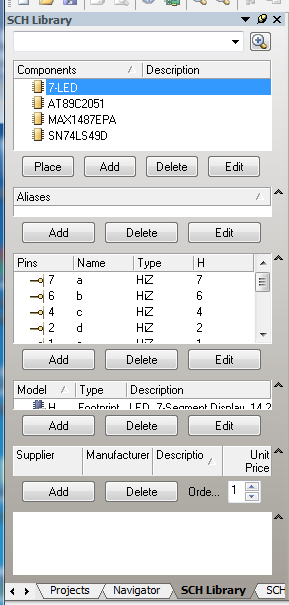

1）查看：在SCH Library可以看到实验5中自己设计的四个器件

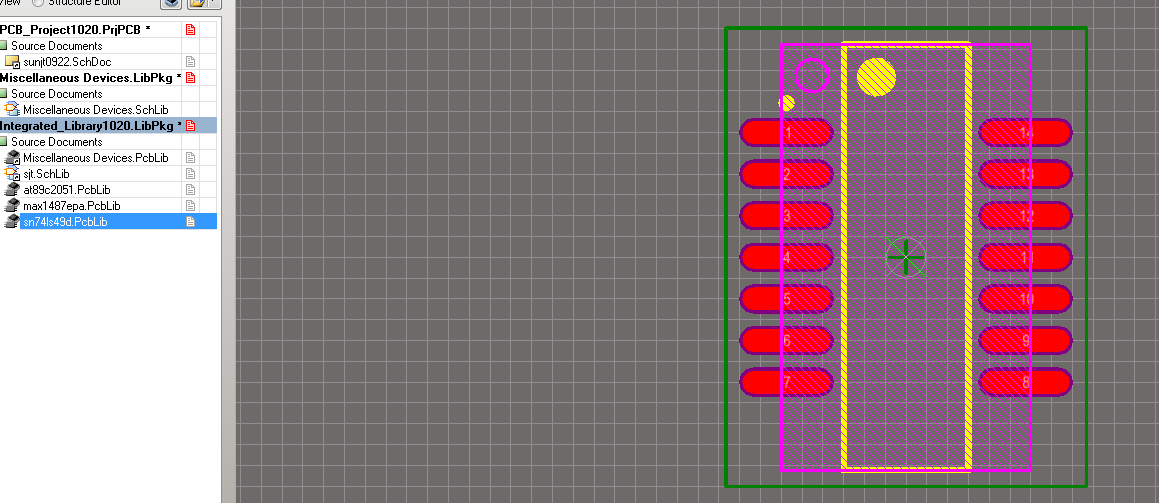

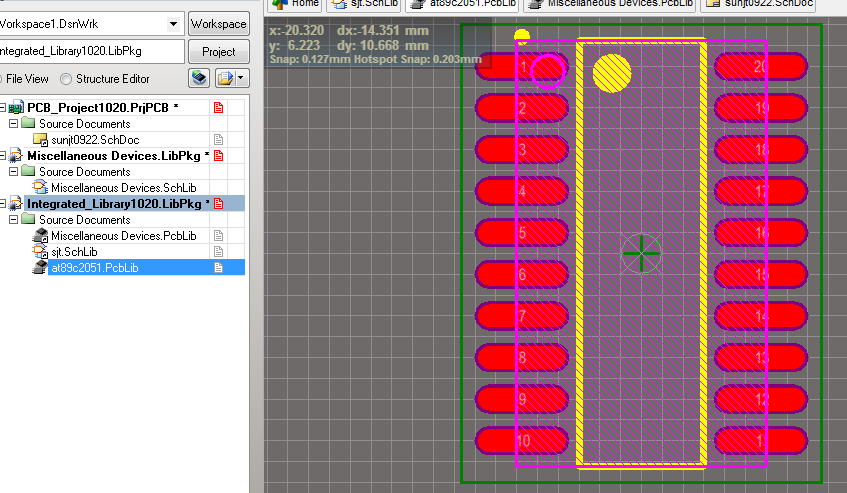

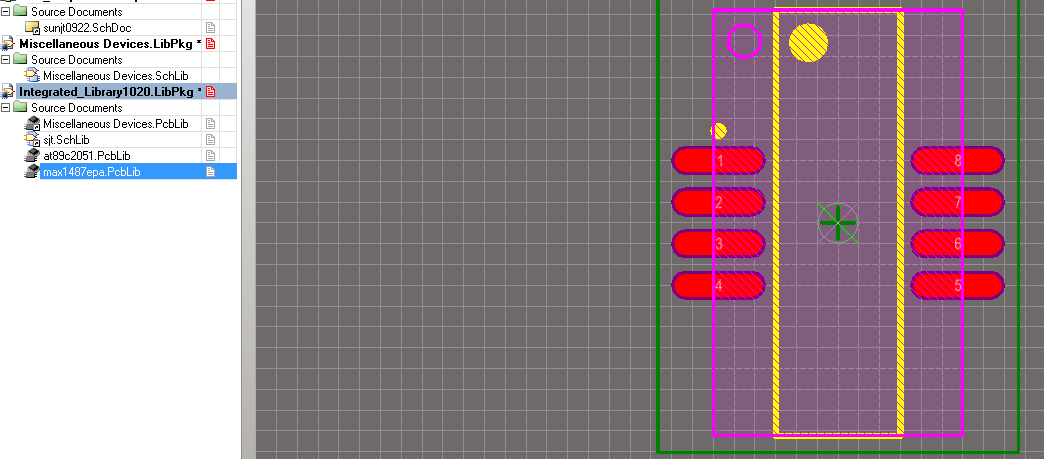

2）新建3个.Pcblib，并wizard生成SOJ型的器件封装
在Intergated Library.libPkg下add new pcblib，
tools——wizard——SOJ
重复建3个封装



3）全部关联：在sch（右下角）中Add footprint，之后编译
4）删除原实验5中已有的4中器件，pp插入封装后的器件（如图）

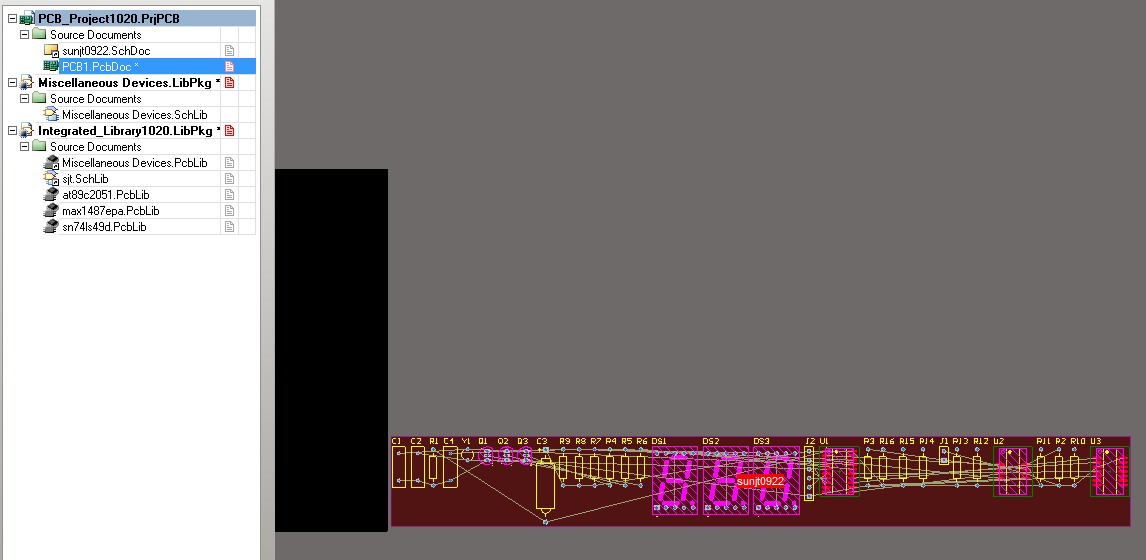

三、结果如图（因为不封装的话4个元器件画板时无法导入）
