Altium Designer添加层的方法

多层板的设计就是通过增加叠层实现，以6层板为例，来介绍Altium Designer软件添加叠层的方法。
（1）在PCB编辑界面，执行菜单栏命令“设计”→“层叠管理器”，快捷键“DK”，打开下图所示的PCB叠层示意图。

（2）从图中可以看出这是一个两层板的叠层结构，如需添加层，直接在层叠管理器中单击鼠标右键，选择添加正片或负片，以及层参数设置如下图所示。

①选择其中一个层单击鼠标右键，可以其上方添加层（Insert layer above）或下方添加层（Insert layer below），可添加正片或负片；
②“Move up”和“Move down”可以调整层的顺序；
③“Deletelayer”可以删除层；
④双击Layer Name可以更改层名称，方便识别；
⑤可根据叠层结构设置板厚；
⑥为了满足设计的“20H”，可以设置负片层的内缩量。

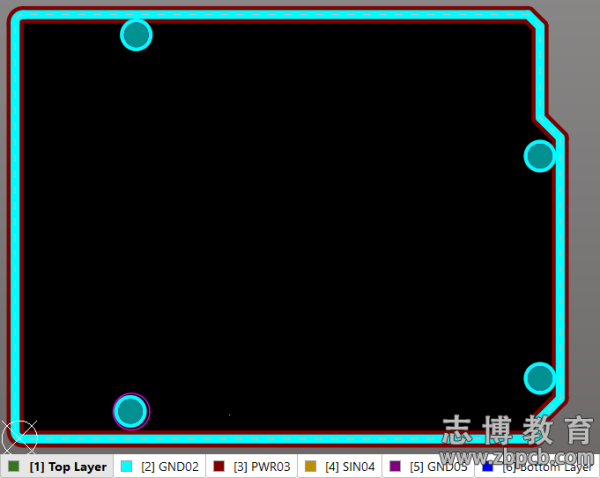

（3）保存叠层设置，完成叠层设置，一个六层板的叠层效果如下图所示。

提示：信号层采用“正片”，电源层和GND层采用“负片”的方式处理，可以很大程度上减小文件数据量的大小和提高设计的速度。
