altium designer 如何放置compile mask

2019-07-14 11:33发布

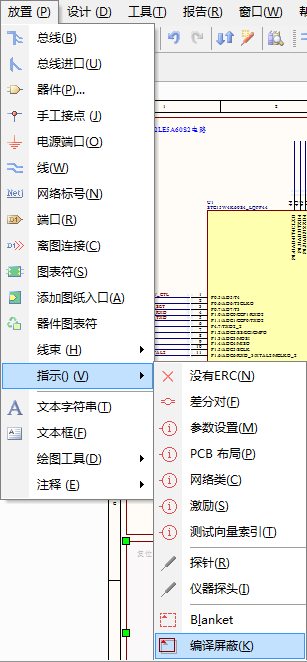

在绘制pcb的时候经常会根据不同情况对相似的原理图进行修改,有些则是根据不同产品不同配置对外围器件进行增减,一般的做法是在一个完整的原理图上对需要增减的器件进行compile mask设置,被选中的部分会进行PCB编译,取消则不进行PCB编译。 具体的设置方法是原理图界面上place-->directives-->compile mask,拖动鼠标,框住不需编译的电路即可。 汉语的路径是:放置-->指示  -->编译屏蔽。    这样被框起来的区域就不被编译进pcb,如何取消呢? 不需要删除,之需要在编译屏蔽区域的左上角有一个小三角箭头,点击即可
