KiCad设计PCB-25-安装孔的制作和摆放
2019-07-14 11:35
发布
生成海报
站内文章
/
电路设计
13122
0
914
1.看上次画的边框的3D视图

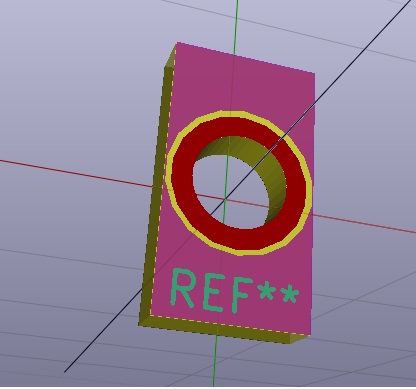

2.和画边框一样,选择Edge.Cuts层 使用焊盘做安装孔,目地是是的视觉效果好点。由于在PCB设计的界面中没有画焊盘的工具,所以只好画一个只有一个焊盘的封装。
在下图中点击添加
按钮来添加
刚刚制作的焊盘封装。在四个角上先各放一个焊盘,然后调整焊盘的位置如左上角的位置设置为(33.5、33.5)。

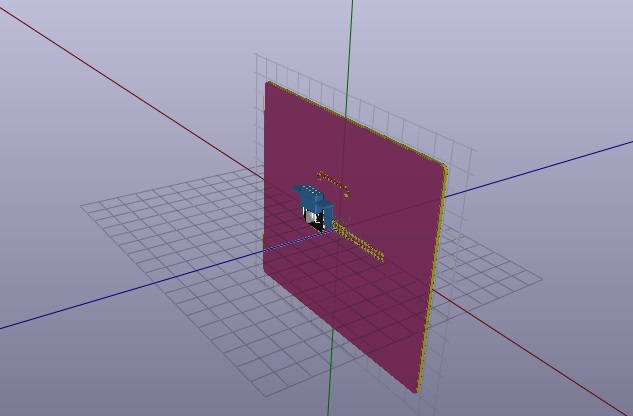

3.绘制完安装孔后的效果图如下
液晶屏的安装定位孔等液晶屏的位置定好之后再进行绘制。
By:霜月孤鸟
2017.1.12
