首先以Linesim为初步入手点，对自己学习Hyperlynx过程中遇到的问题进行记录。希望可以帮助到跟我遇到相同问题的朋友。 从开始使用这个仿真软件，我们得先明白其所拥有的功能。Hyperlynx解决的是板级信号仿真，这就包括SI,PI,EMC等方面。而信号完整性又可谓是重头。本章主要以Linesim为主介绍使用方法第一步：如何创建一个Free-Form Schematic
第二步：设置层叠结构
按照自己电路板设计要求，输入层叠结构，以及相应厚度。上图显示的是六层板的层叠结构，仅供参考。第三步：传输线建模传输线模型有很多种，常见的有PCB走线、电缆、连接器，而我们最常仿真的是PCB走线模型。电缆、连接器模型一般都有相应的S参数模型或者Spice模型。

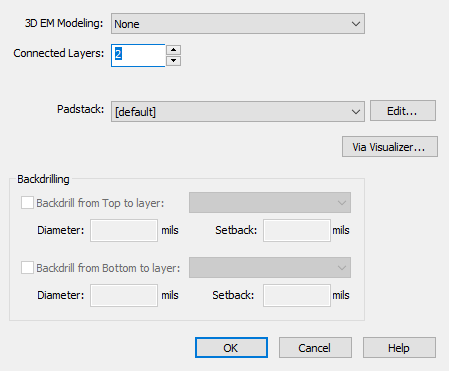

上图为传输线参数设定，最左边传输线类型从上到下依次是：单线，叠层，微带线，埋地微带线，带状线，地上线，电缆，连接器。第四步：过孔建模1.编辑层叠结构 2.设置过孔结构 3.添加过孔 4.关联过孔结构定义 5.连接过孔与传输线

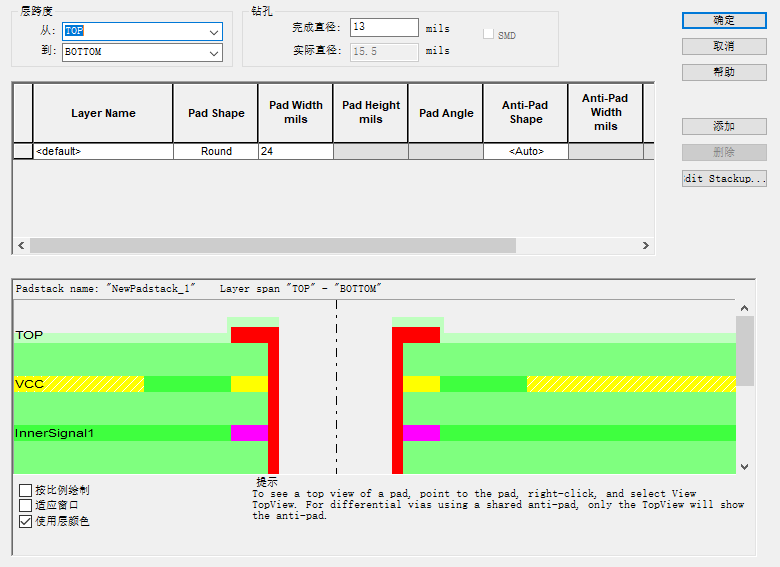

盲孔和埋孔的设置：
添加过孔：
关联过孔结构定义：双击已添加过孔
第五步：添加无源器件并修改参数值
在这里选择所要添加的无源器件，双击原理图中的原件符号，弹出编辑窗口
第六步：添加并设置电源电压
单击电源，进入下图界面
点击这个图标添加电源：
第七步：设置IC model1.设置模型库搜索路径
选择模型所在的文件夹进行添加2.IC 赋模型
双击 IC元件，会弹出 Assign Models对话框，点击选择键，进入SELECT IC Model对话框
第二步：设置层叠结构按照自己电路板设计要求，输入层叠结构，以及相应厚度。上图显示的是六层板的层叠结构，仅供参考。第三步：传输线建模传输线模型有很多种，常见的有PCB走线、电缆、连接器，而我们最常仿真的是PCB走线模型。电缆、连接器模型一般都有相应的S参数模型或者Spice模型。
上图为传输线参数设定，最左边传输线类型从上到下依次是：单线，叠层，微带线，埋地微带线，带状线，地上线，电缆，连接器。第四步：过孔建模1.编辑层叠结构 2.设置过孔结构 3.添加过孔 4.关联过孔结构定义 5.连接过孔与传输线
盲孔和埋孔的设置：
添加过孔：
关联过孔结构定义：双击已添加过孔
第五步：添加无源器件并修改参数值
在这里选择所要添加的无源器件，双击原理图中的原件符号，弹出编辑窗口第六步：添加并设置电源电压
单击电源，进入下图界面
点击这个图标添加电源：
第七步：设置IC model1.设置模型库搜索路径 选择模型所在的文件夹进行添加2.IC 赋模型
双击 IC元件，会弹出 Assign Models对话框，点击选择键，进入SELECT IC Model对话框
