UAF42原理图/PCB电路设计使用经验

2019-07-14 11:39发布

今天再给大家分享一下关于UAF42的一些使用经验和建议,希望对大家有些帮助。整体原理图如下
在这里插入图片描述 整体PCB如下
在这里插入图片描述 芯片特点:
1.通用性强,可根据需求设计成带通、高通、低通、带阻滤波器;
2.简易的外围设计;
3.具有高精度频率和高Q值;
4.片上集成有1000pF±5%的电容; 使用建议

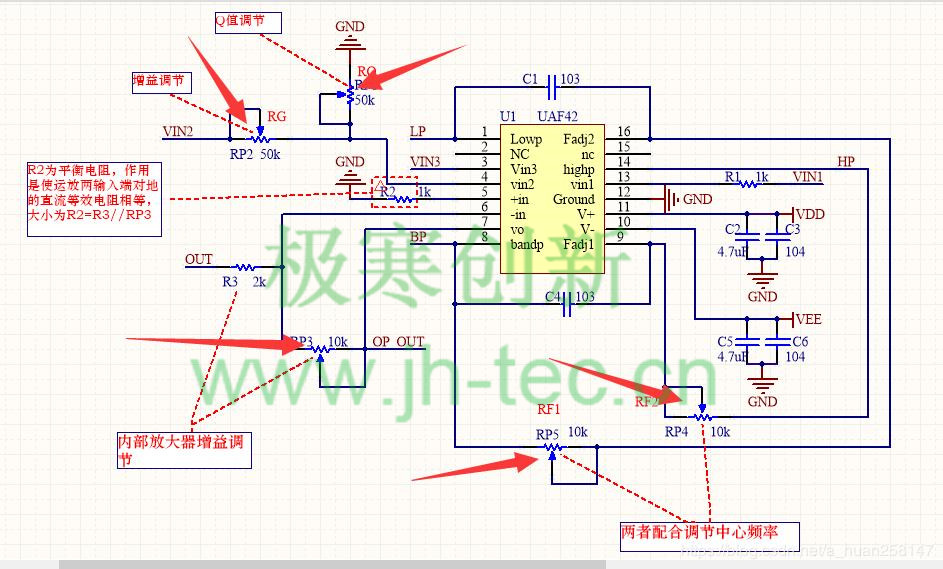

1.这几个地方均建议使用多线圈的高精度滑变,利于后期调节。RQ为滤波器的Q值调节,RG为输入信号的增益调节,RP3为内部放大器增益调节,RF1和RF2配合使用可调节中心频率。
在这里插入图片描述
2.此处的平衡电阻大小可根据具体的情况来选择
在这里插入图片描述
3.信号输入和输出这里可参照如下这样子来设计,通过排针来选择所需
在这里插入图片描述

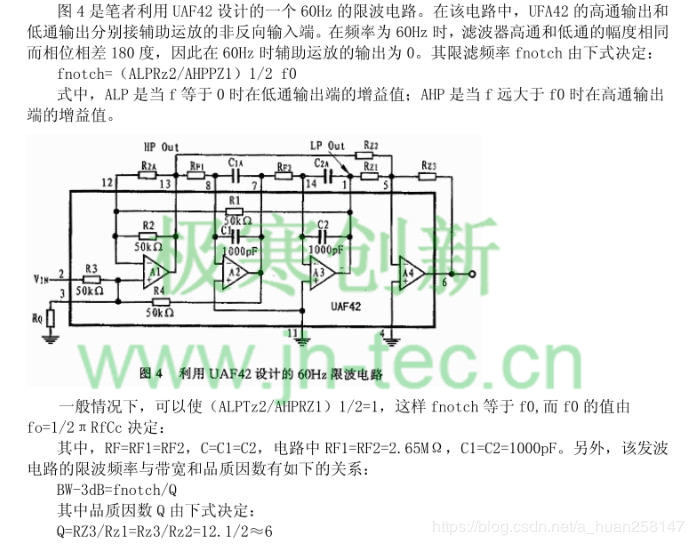

4.UAF42可以用来设计陷波器,以上原理图兼容高通、低通、带通,未兼容陷波器,如果大家需要,可参考下面60Hz陷波器的设计方法
在这里插入图片描述
在这里插入图片描述
下面是文章源地址,附有PCB和原理图源文件,仅供学习和技术交流
http://www.jh-tec.cn/archives/164
