对已经完成布线的差分对进行后布线分析。 （1）执行菜单命令Analyze-Preferences，选择Interconnect Models，设置互连参数如图：

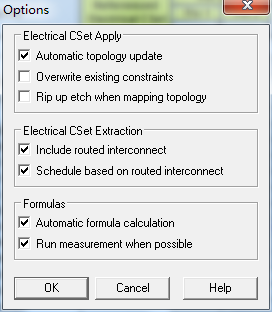

（2）单击OK，关闭对话框。 （3）打开Allegro Constraint Manager，执行Tools-Options，弹出Options窗口，按图进行设置：
（4）在Allegro Constraint Manager执行Objects-Filter，弹出Filter窗口，设置如图：

（5）单击OK，关闭Filter窗口。 （6）在Allegro Constraint Manager双击Net-Routing-Differential Pair：
（7）选择Objects表格中的DIFFLOOPIN单击右键，选择SigXplorer，弹出SigXplorer PCB SI GXL窗口：

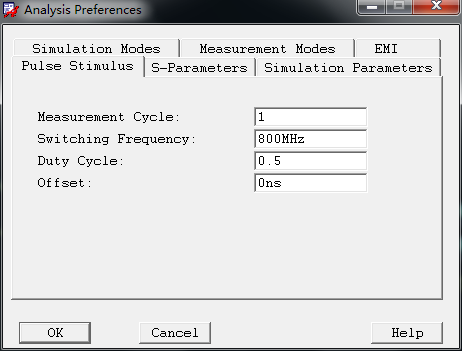

（8）从SigXplorer PCB SI GXL执行Analyze-Preferences，弹出对话框设置Pulse Stimulus参数：

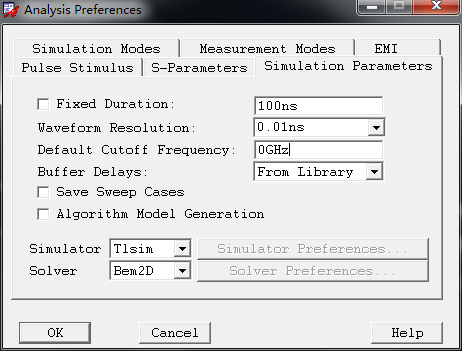

（9）设置Simulation Parameters参数：
（10）单击OK，关闭Analysis Preferences对话框，执行Analyze-Simulate，仿真完成后弹出SigWave仿真波形：
（11）选择PCI5 U37 39_PCI5 U37 38_diff，右击选择Display。
（12）执行Graph-Eye Diagram Mode，显示指定区域（0~1.7ns）：
（13）添加标志线：
（14）SigWave执行File-Exit。 （15）SigXplorer执行File-Exit。 （16）Allegro Constraint Manager执行File-Close。 （17）Allegro PCB SI GXL执行File-Exit。 完。
