最近突然就想自己做一个小机器人来玩,但是不会画板,正好前天要从家回学校,要坐一晚上的大巴,就在车上通宵看完了Altium的简单的教学视频。为了更好的学习画PCB,就把视频教程中的实例自己去画了出来。
画板流程
- 画元件原理图库 元件封装库
- 画原理图
- PCB layout
我画的PCB预览图
![](data/attach/1907/pewaihya25rmbycciwqsa2fsqk8n6cfh.jpg)
MSP430有点失败,地线在覆铜后没有通。
开始--准备Lib
要画板,首先需要准备好元件的原理图库和封装库。像我们这种初学者,绘制原理图库时不需要计较太多,一般元件左边输入,右边输出,管脚太多的情况下,上面放vcc,下面放gnd。一般来说,元件原理图库绘制要方便自己之后的板子的原理图的绘制,管脚太多的元件就拆分成几个组件。而元件的封装库就必须要按照实际情况来绘制,可以查找元件的datasheet,按照官方给的参数画,如果封装库绘制的不正确会导致元件焊接不上的尴尬,然后板就白打了。经过这次画板,我养成了一个习惯,就是先给项目添加一个,把这块板上所有元件的原理图库都添加到一个库中,封装库也是一样,然后
画原理图
一般来说,我们都会先创建一个.PrjPcb项目,然后添加新的PcbDoc SchDoc PcbLib SCHLIB(这是我这次画板学到的),这样项目列表就会如下所示。
![](data/attach/1907/o6v8k4nhs8r52l99z7kzolgo2rf3qui6.jpg)
然后在绘制板的原理图时,首先会从库里选择元件,这时就要注意一下元件的封装了,不然等到把原理图导入pcb时才发现封装不对,又要重新改封装。
![](data/attach/1907/x7rcck3z4ulcikd67iuxidf9ts6hs8qf.jpg)
如果发现封装不对或者元件原理图库中没有对应的封装,就更改元件封装。
![](data/attach/1907/17rrjx4jl0kozkemw4xv9iy648068qo9.jpg)
![](data/attach/1907/2wst0z8hp2t3j35ar1qenfg6sw1fy3m0.jpg)
PCB layout
首先是从原理图中导入
![](data/attach/1907/o8szfs3ns3qxslhvpzynaa899lkz23d9.jpg)
然后验证变更 执行变更
![](data/attach/1907/3jwqant5ggjmcfc5ihyoqzpg469wfe3l.jpg)
删除红 {MOD}的room画禁止布线层
![](data/attach/1907/g87d3x5ep7ud13lp2561iw03w2a4q80x.jpg)
重新选择板子形状
![](data/attach/1907/39n1baaekunn8yv3eko63s9uoxd9v5fm.jpg)
![](data/attach/1907/fmcvfsmsuiwfis0kjyq9fukw26gem8fr.jpg)
选择板子原点,这是为了给pcb中其他元件的位置做参考点
![](data/attach/1907/66o26s0lik8rfte5ollfx4rybnc6ij8t.jpg)
然后将元件拖入黑 {MOD}区域,开始手工布线布线完成后,加滴泪,直接点确定就好
![](data/attach/1907/gcl0hcvl2cqbokjyas9q6q4izy5jyhhj.jpg)
![](data/attach/1907/4gxjbkfsurvfp7nr2pzqvgp330b62o4x.jpg)

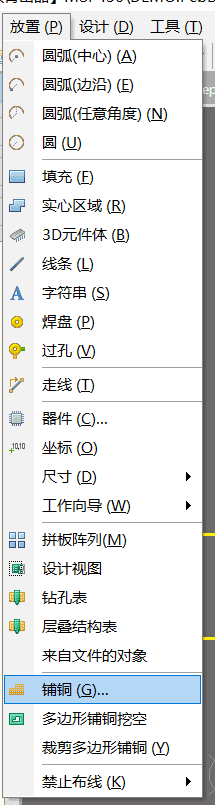

最后铺铜,一定要选择铺的网络端口,因为我把GND空了出来没有连接,所以我铺的是GND。鼠标变成十字光标后,顺着板子四周走一圈,就铺完一个面了。如果发现板子有问题就点击铺铜区域,delete一下就删除了
![](data/attach/1907/ieeifm3cgzdxcl28s747zgqwh34eqikk.jpg)
![](data/attach/1907/a7xsetmo2j9xacovd3dlplpx7a4hgxph.jpg)
收到的教训
元件布局很重要,好的元件布局可以让自己在走线的时候更加轻松
注意飞线 ,我是画到最后才发现的,如果飞线有交叉,走线是很麻烦的,要避免飞线交叉
铺铜不是一定能保证网络连接的,我最先以为只要一铺铜,我选择的网络端口就全部连接上了,事实证明是我太年轻,走线太乱导致我铺铜后地线不通,顿时才明白了为什么说
尽量在top层走线的原因了
