20161021-Allegro内电层分割

2019-07-14 11:45发布

在进行4层或4层以上电路板LAYOUT的过程中,电源层和地层经常会进行分割,下边是Allegro16.6中,对电源层和地层进行分割的操作。

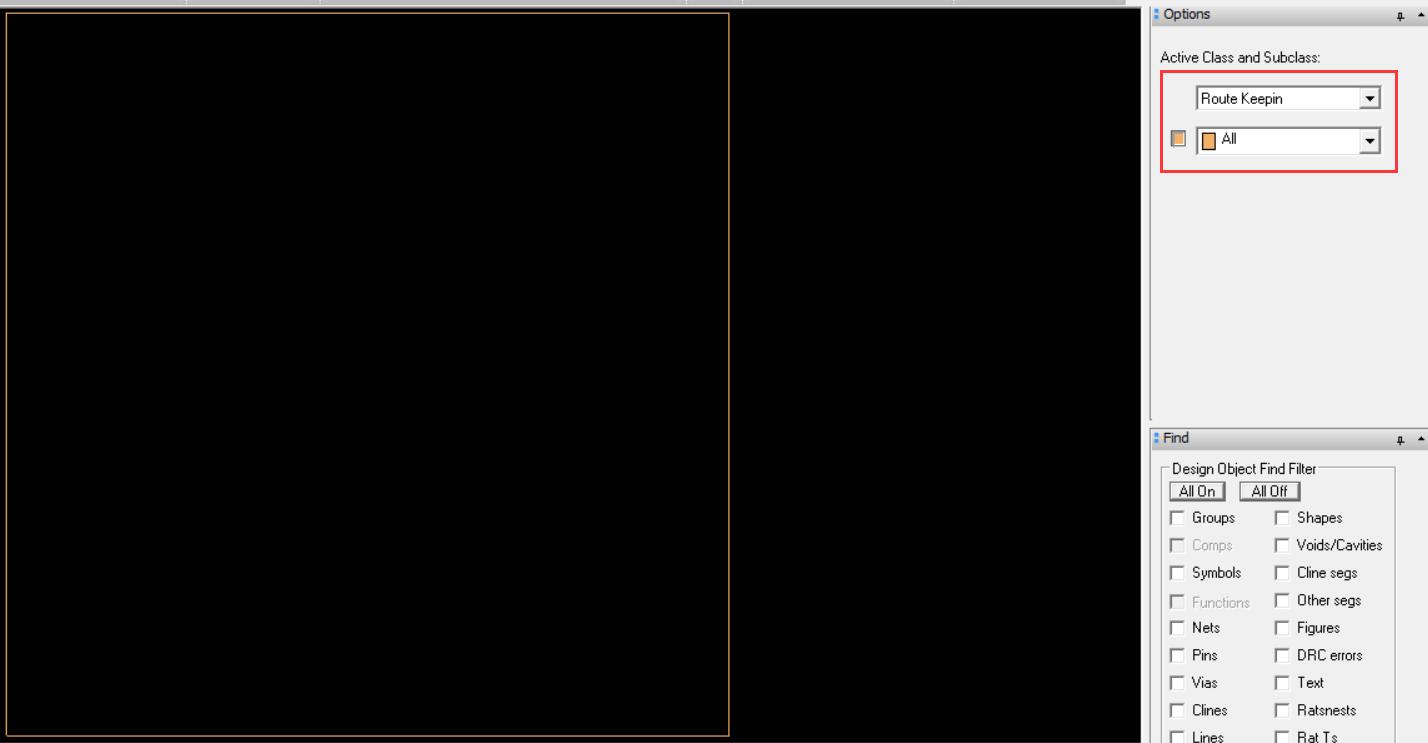

本次以分割地层为例,电源层同样道理。 1.用Line工具,沿着outline在Route Keetin画一圈。如下图。
这里写图片描述

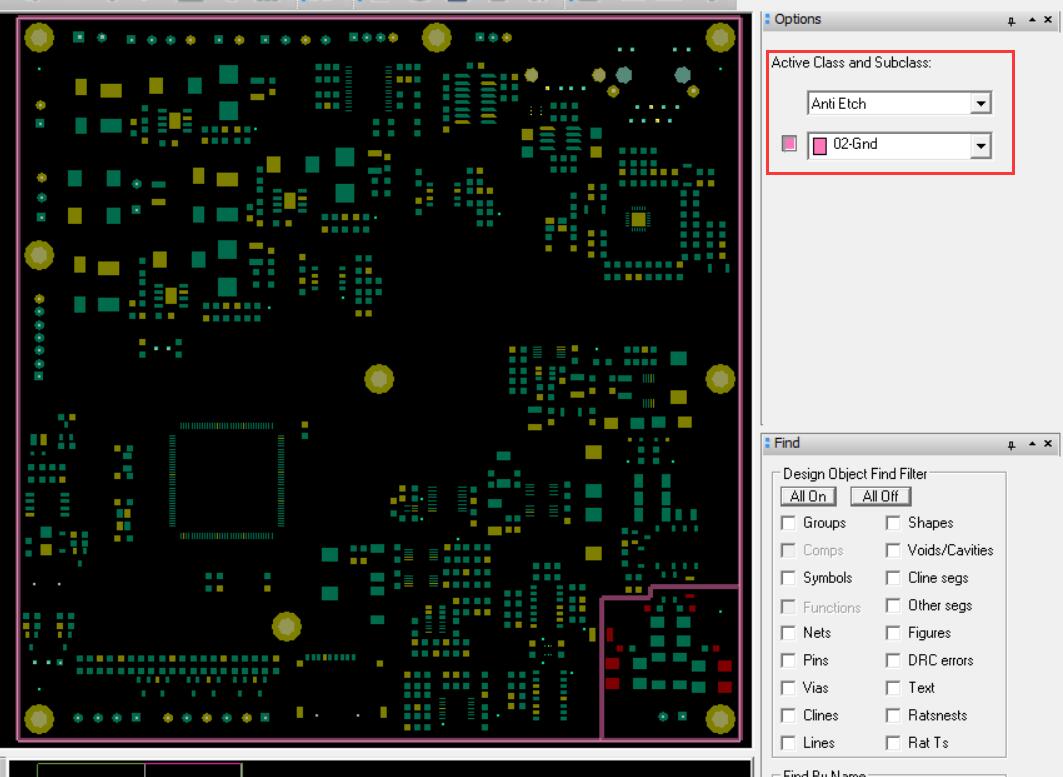

2.用Assign Color工具,将第2层地层中的两个网络上上不同的颜 {MOD},GND为黄 {MOD},GND_Earth为红 {MOD},如下图:
这里写图片描述

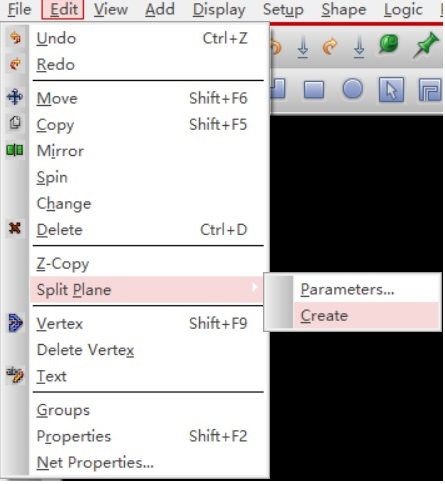

3.点击Edit->split Plae->Create
这里写图片描述

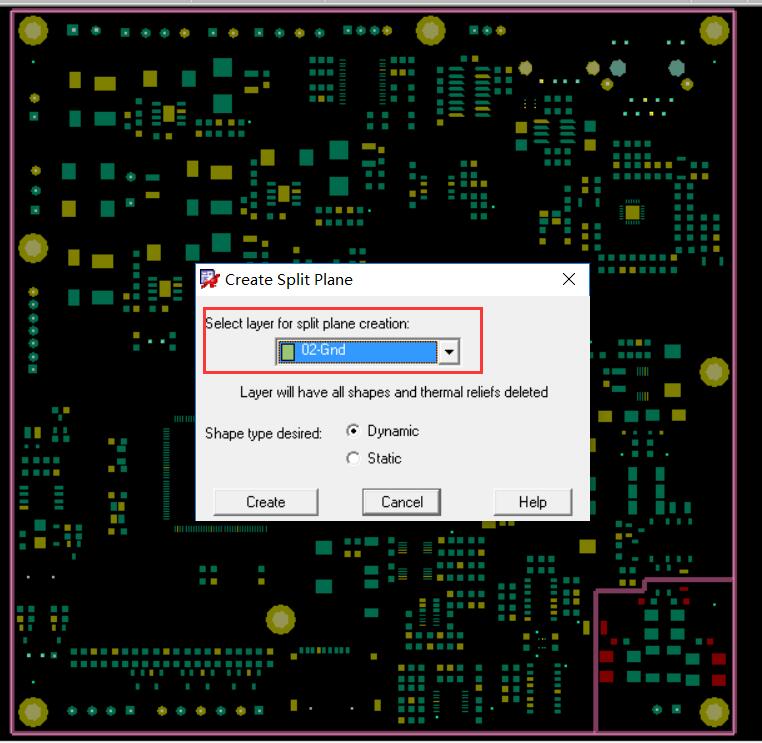

4.选择想要分割的层,这里我们选地层。
这里写图片描述

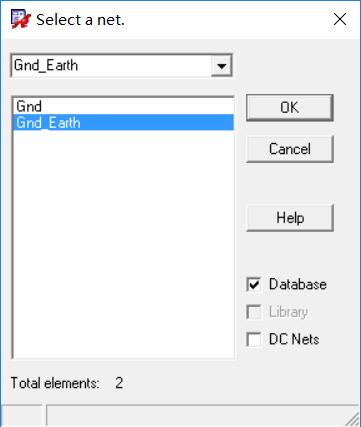

5.分本网络,将Allegro提示的区域,赋上相应的网络。
这里写图片描述

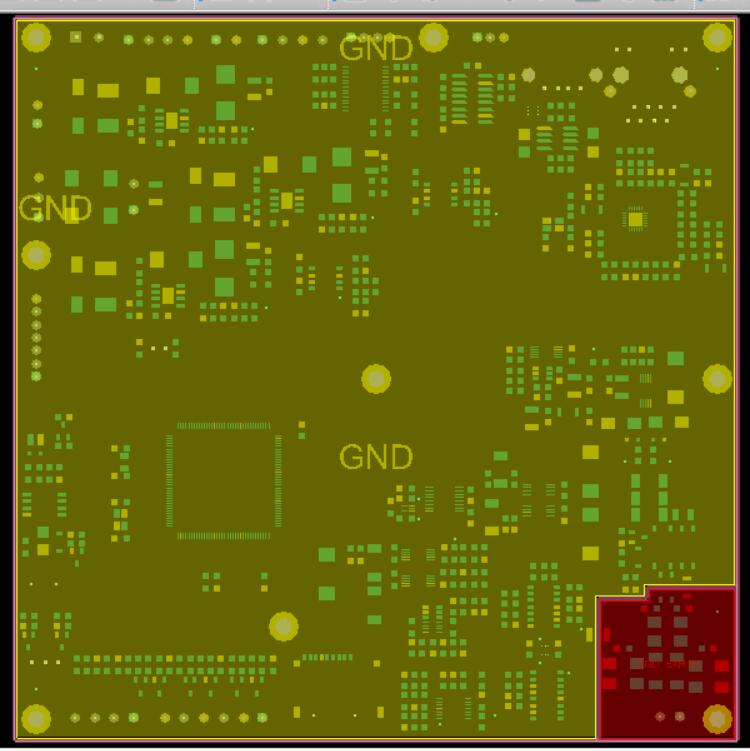

6.分割后的地层,如下图:
这里写图片描述
