Altium Designer笔记之PCB工作层

2019-07-14 11:49发布

Signal Layers信号层

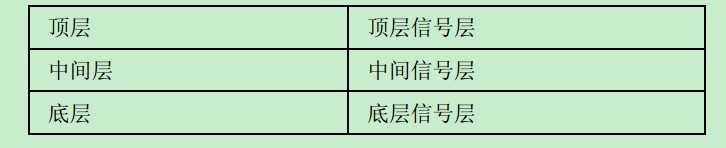

  可以用来布线的信号层有 32 层。信号层主要用来放置元器件和铜膜导线,用导线将各元器件的引脚进行电气连接,是为电气信号提供通路的层面。信号层命名如下:
这里写图片描述

Internal Planes内部电源/接地层

  内部电源/接地层也称为内电层,主要用来铺设电源和地(命名为内电层 1–16),由大块的铜膜所构成。每一个内部电源层都可以设置一个网络名称,布线时系统会把该层与具有相同网络名称的图元,如焊盘、过孔等,以顶拉线的形式连接起来。同一个内部电源层可以分成几个区域,用来安排不同的电源和接地。

Silkscreen layers丝印层

  包括顶层丝印层和底层丝印层,用于放置一些元器件的外形轮廓和文字信息(元器件描述的相关信息如设计者、注释等)
