记忆力减退之 SD卡 TF卡引脚 封装

2019-07-14 11:51发布

站内文章 / 电路设计
18131 0 1565

        图片是从网上截图的，主要是为了自己随时使用，而不至于到时候去搜索。关于卡座的封装在我的资源中---地址如下---http://download.csdn.net/detail/xuxuechen/8592273-----http://download.csdn.net/detail/xuxuechen/8592281。
        Micro SD卡两种使用模式的引脚定义----如下

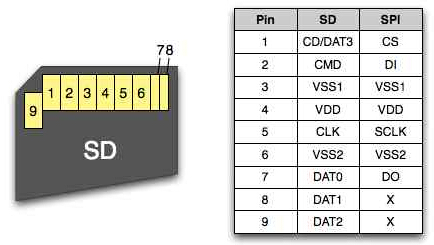

         SD卡两种使用模式的引脚定义----如下

         Micro SD卡实物--两种使用模式的引脚定义----如下
         Micro SD卡与SD卡引脚定义的区别----如下--主要是第3引脚的有无---SD卡的第3引脚为GND而Micro SD卡的没有相对应的第3引脚---其他都一样

         Micro SD卡座内部的区别---

       SD卡SPI模式连线图-----
