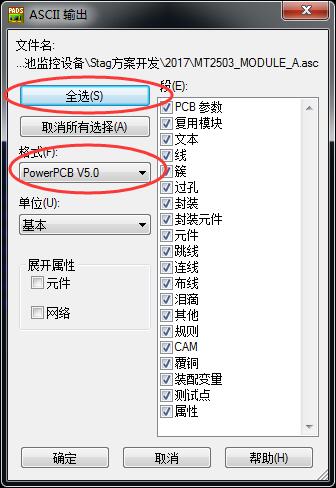

硬件设计常用到的EDA工具种类较多，不同公司不同开发人员习惯于不同的开发环境，难免会有格式转换这样的困扰。 本博文通过MT2503模块封装从PADS9.5格式到Allegro16.6版本格式的转换实例，总结详细的转化方法。 一、PADS格式PCB的导出：选择文件--导出（前提是打开所有电气层，否则容易丢失数据），导出界面如下： 注意：导出段参数要选择全部，否则会丢失数据；版本选择PowerPCB 5.0以下版本，这样做兼容性好。



二、Allegro导入.asc格式文件，有两种方式。 方法1：利用Cadence自带转换工具Pads Translator工具导入转换：
①打开转换工具，选择相应路径，开始转换。
如果出现错误提示“unable to open the log file”，原因是相应路径下有中文字符导致的，将文件存放于英文路径下即可解决。
②导入到Allegro当中。

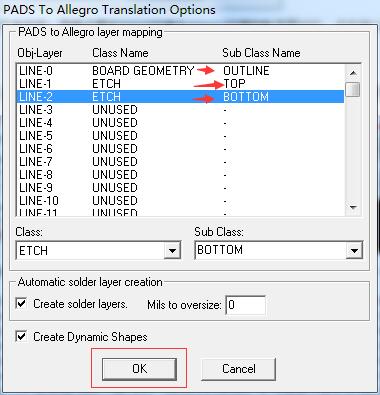

③出现如下表格窗，需要设置好PADS环境与Allegro环境的电气层对应，点击确认即可。
④打开输出路径即可看到转换以后的PCB文件。

方法2：利用Allegro软件import功能导入。
选择相应路径，不允许有中文字符存在，选择Cadence安装路径下的pads_in.ini文件，完成导入。
