2.3 编写BOM(一步一步设计制作电路板PCB教程连载-成都电气开发)

2019-07-14 11:53发布

成都的冬天弥漫着一层霾,是霾还是雾,其实我也不是很清楚,压抑着远视的目光和人的口鼻,只有在晴朗的日子里,大街上、草地里、河边上才能更多地看见舒展的笑容。 在前面,已经做好了整个电路板的硬件配置计划,接下来的工作就是要进行元件采购,这就需要首先完善详细的元件列表(BOM)。我们的设计是模块化的设计,本文就逐个按照各个功能模块整理所需要的元件。

●温度模块

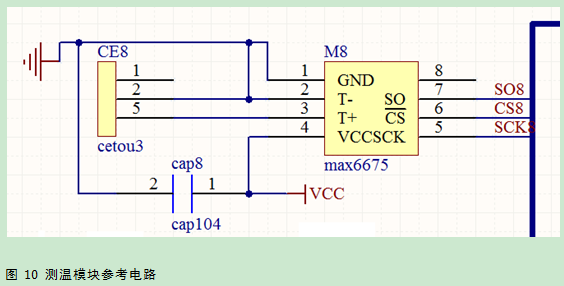

在前面的章节已经有过叙述,我们选用K型热电偶作为温度探头,MAX6675作为ADC(模数转换)元件,至于为什么要用ADC元件,这是其实包含了模拟电路和数字电路的基础知识,因为我们选用的STM32单片机内部只能处理01二进制数字信号,而热电偶的输出是代表温度数值的非常微弱的电势(模拟电压)信号,单片机没法直接处理,所以需要一个ADC元件来信号转换,而且我们也需要MAX6675为热电偶提供冷端补偿,使温度信号采集更为准确。 我们可以从一些技术文档或者芯片手册里面找到参考电路,如图 10,就可以得到温度模块需要的元件。 表格 2  温度模块的BOM 名称 规格 数量 MAX6675   1 电容 0.1uf 1 热电偶 K型 1 接线端子 2P 1

●无线传输模块

由于是小批量的生产,我们在本案中直接使用现有的无线电收发模块,这是比较省事的方法。但是假如需要大批量,追求更好的成本、可靠性和美观性,可以自己设计无线电模块。也不要觉得很困难,网络上有很多分享的案例和电路供参考,仔细找一找总会有收获的,人的一生就是一个不断学习的过程,只有不断学习才不至于被淘汰,这种学习不仅仅来自于书本上的知识,例如这个无线电模块,假如书本上没有,你可以去电子市场买一套实物来研究,也可以抄板作为己用。 表格 3 无线收发BOM 名称 规格 数量 433MHZ无线接收模块   1 433MHZ无线发送模块   1 由于方案中是热水器端定时向浴室显示端不停地发送数据,热水器端也不需要接收浴室端的反馈信息,所以在本案不需要双向通信,一收一发即可。

●单片机模块

图 11是来自一个STM32开发板的参考电路,里面基本上很全面地包含了STM32单片机运行需要的一些元件。如有需要,完整的参考电路可以通过联系文末的公众号获取,不过资源和劳动成果是需要尊重的,意思一下收费6.66元。 表格 4 STM32单片机模块BOM 名称 规格 数量 电阻 10K 3   1M 1   10 1 电容 104 8   22PF 4   10UF 1   220UF 2 二极管   2 轻触开关   1 纽扣电池及安装座 3V 1 晶振 32.768K 1   8M 1 双排排针 6P 1 单片机 STM32F103RCT6 1

●电源

整个控制板中,无线电模块、MAX6675等需要直流5V电源,而STM32需要直流3.3V电源,而一般家庭的供电是来自电网的交流22V市电,这里的电源就涉及到以下几个方面。
  1. >>220VAC转5VDC
本案中选购市面上现有的电源适配器,220VAC输入,5VDC输出,1A的即可满足要求。
  1. >>5VDC转3.3VDC

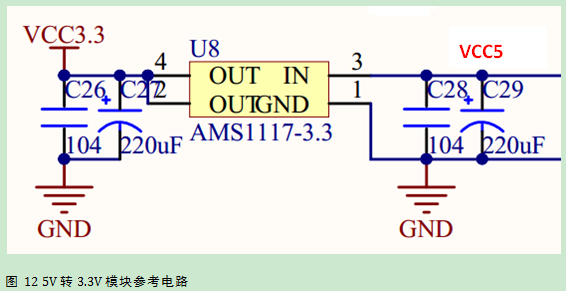

在本案中用AMS1117作为转换芯片,将5V转换为3.3V。 表格 5 5V转3.3V模块BOM 名称 规格 数量 AMS1117-3.3   1 电容 104 2   220UF 2 以上就是本案用到的主要元件,还有一些辅料,例如插接件、电线、外壳、螺钉也需要考虑,在本文中就不一一列出。 更多精彩,欢迎搜索关注微_信_公众号ID: yonkotech (未完待续)
