PCB导出BOM提示ActiveX失败

2019-07-14 12:10发布

站内文章 / 电路设计
18217 0 1779

问题描述


 配置好PADS打开PCB文件导出带坐标BOM时，有时候会出现“ActiveX Automation: server could not be found.”的问题，导致无法成功导出BOM的表格文件，错误提示截图如下：



解决办法


 导致上述问题的原因是在我们配置导出带坐标的BOM的脚本时，默认使用的是微软的Excel工具，而电脑上安装的却是WPS，所以就会出现上述所示的错误。   知道原因之后，相应的就有如下两种解决方法： 1.下载office办公软件并安装，安装成功之后就可以用PADS成功导出BOM文件了。 2.想继续使用WPS软件，不想去安装office办公软件，这个时候就需要修改我们配置生成的脚本文件了，用PADS打开PCB文件，然后按照下面截图操作：

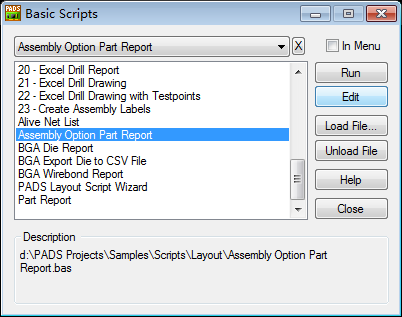

弹出如下提示框：

选择我们之前配置生成的“Assembly Option Part Report”文件（根据你配置生成时设置的文件名来定，不一定都是这个），然后点击右侧的“Edit”，就会弹出该配置文件的源码，在源码中，我们可以找到如下截图的地方：

将上面红圈圈中的地方进行修改，将原来的： Sub ExportToExcel FillClipboard Dim xl As Object On Error Resume Next Set xl =  GetObject(,"Excel.Application") On Error GoTo ExcelError ' Enable error trapping. If xl Is Nothing Then Set xl =  CreateObject("Excel.Application") End If 修改为： Sub ExportToExcel FillClipboard Dim xl As Object On Error Resume Next Set xl =  GetObject(,"Ket.Application") On Error GoTo ExcelError ' Enable error trapping. If xl Is Nothing Then Set xl =  CreateObject("Ket.Application") End If   也就是将源码文件中的“Excel.Application”修改为“Ket.Application”，然后保存。之后，就可以成功生成BOM文件了。
