原理图的样式、右下角的信息栏等都是可以设计好模板,然后以后绘制原理图时自动导入的。比如:

1、新建原理图文件,去掉右下角信息栏。
“Design”-"Document Options"去掉“Title Block”前面的勾

2、然后就可以使用“Drawing Tools”里的工具,设计好模板:

“Line”用来划线;“Full Circle”用来画圆;“Graphic”用来插入图片。
“图纸名称”等不变的字符放置“Text String”即可。

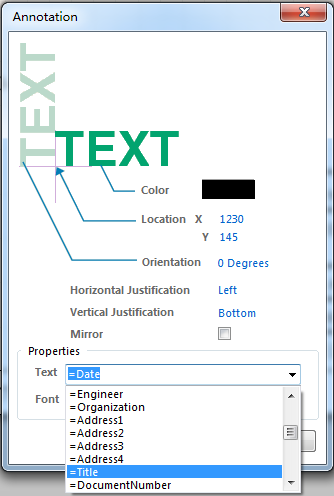

后面要修改的信息,如“图纸名称”的内容,如下操作“Place”--“Text String”,然后按“Tab”键,弹出:

选择“=Title”,字符串就会变成“*”,要改变其内容,继续打开“Design”-“Document Options”

改变“Title”的Value值即可。

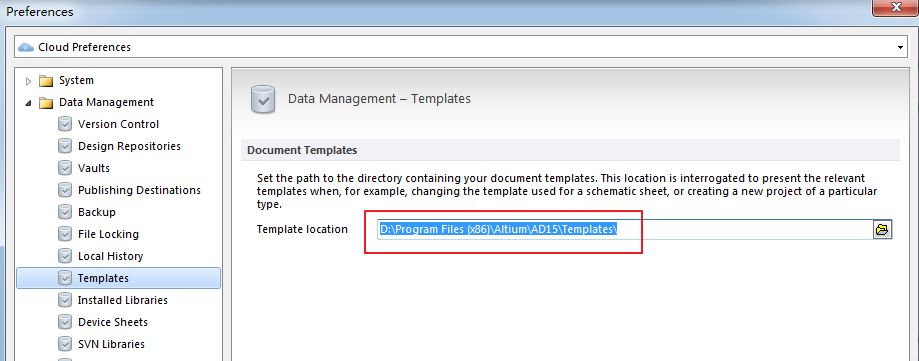

3、“DXP”-“Preference”得到AD模板的默认保存路径

3、把设计好的模板保存为.SchDot格式,保存到AD默认模板的文件夹

5、“Tools”-“schematic preferenc”选择自己刚才保存的模板,以后再新建原理图时就会自动应用此模板了。
