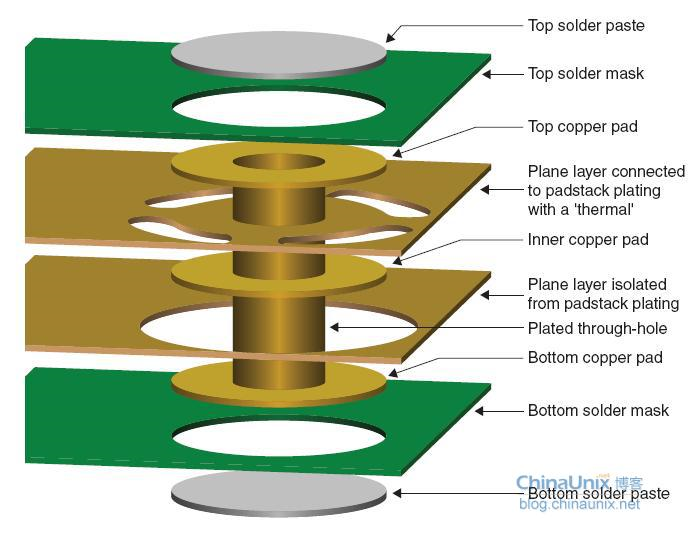

过孔焊盘
引脚直径与焊盘孔径关系
引脚直径焊盘孔径D<=40milD+12MIL40milD+16milD>80milD+20mil所以一般的焊盘孔径比引脚直径大0.3mm即可
焊盘的regular pad 比孔径大10mil以上anti pad和thermal pad都要比regular pad大20mil，若regular pad小于40mil，可适当减小。soldermask_top比regular pad大10mil。pad命名 pad焊盘直径x孔直径dd代表必须上锡
热风焊盘内径等于钻孔直径+20mil，外径等于Anti-pad的直径，anti-pad直径通常比焊盘直径（regular pad）大20mil开口宽度=（外径-内径）/2+10mil，开口角度45，开口数4命名 tr内径x外径x开口宽度-开口角度
引脚直径与焊盘孔径关系
引脚直径焊盘孔径D<=40milD+12MIL40mil
焊盘的regular pad 比孔径大10mil以上anti pad和thermal pad都要比regular pad大20mil，若regular pad小于40mil，可适当减小。soldermask_top比regular pad大10mil。pad命名 pad焊盘直径x孔直径dd代表必须上锡
热风焊盘内径等于钻孔直径+20mil，外径等于Anti-pad的直径，anti-pad直径通常比焊盘直径（regular pad）大20mil开口宽度=（外径-内径）/2+10mil，开口角度45，开口数4命名 tr内径x外径x开口宽度-开口角度
