光绘文件输出

  设置坐标原点，  根据板子大小设置合适的原点，例如设置在  板框左下角 （-1000mil，-1000mil）处。 快捷方法, 无模命令先设单位为mil ：umm         无模命令再设置 栅格为：   g1000      gd1000 选择设置原点。   1，无模命令 ： @camdocs   2， 文件—> CAM     对于 钻孔层和NC钻孔时是先点击添加（没有时），再点击编辑，对于其他是点击编辑。

2-1,  添加钻孔层

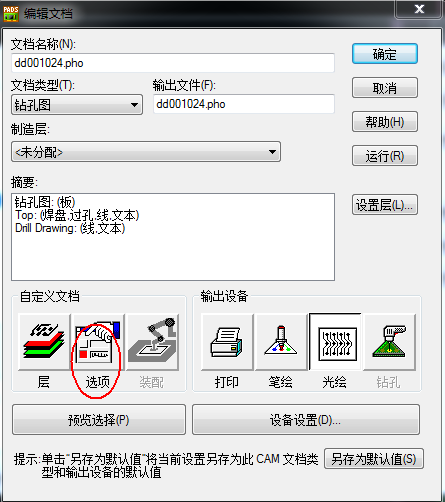

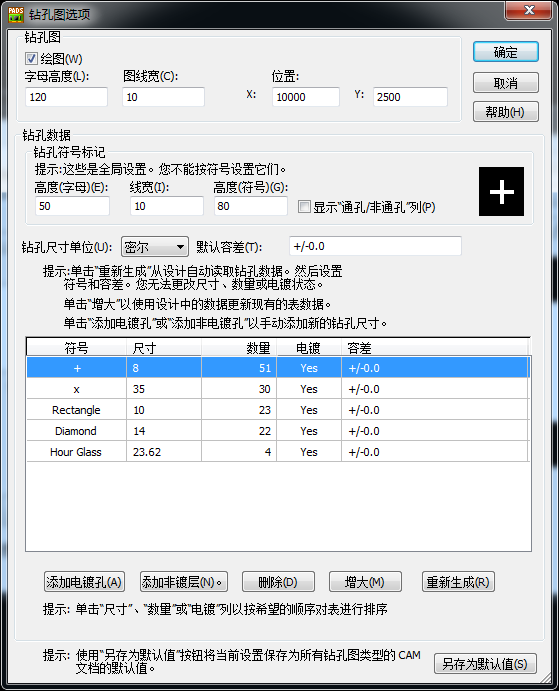

钻孔顶层：   设置-“选项” 如下，绘图选项中：右下角预览图中，更改X和Y偏移来调整位置，蓝 {MOD}为PCB板， 粉红为孔符表格，只要PCB不压到钻孔图就可以。 点击上图，“钻孔符号” 点击“重新生成。”

2-2 添加NC钻孔（数控钻孔）

自定义文档--点击“选项” “确定”。

2-3  top层设置

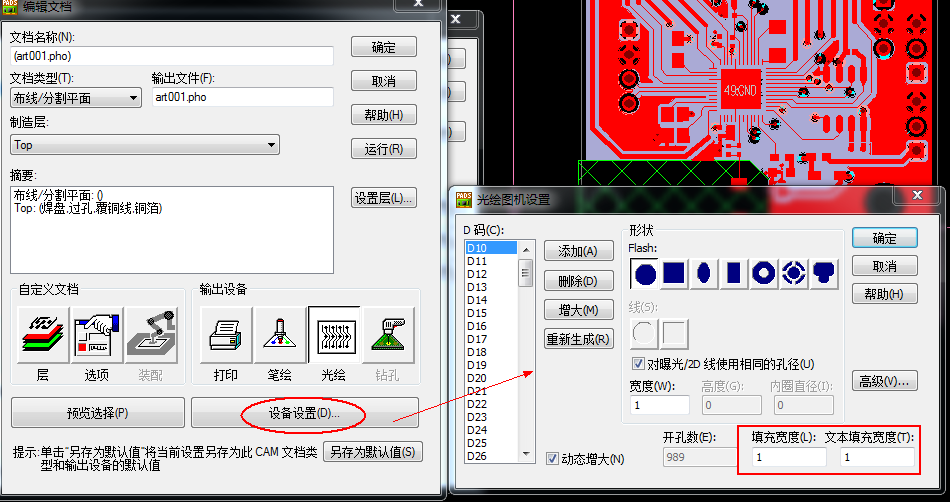

选择自定义文档中“层”   设置设置，“填充宽度”和“文本填充宽度”改为 1mil。

2-4  GND层设置



2-5   3V层设置

2-6 Bottom层设置



2-7 阻焊层 顶层

2-8 阻焊层底层

2-9 丝印层顶层

2-10 丝印层底层

  2-10  以上cam各层设置完毕，下面生产cam文档 选择电气各层和丝印层，阻焊层，cam文件数  一般为  板层数+6。 选中后点击“运行。”

贴片坐标文件输出

贴片坐标文件主要为：Solder Paste Top  和 Solder Paste Bottom 1，无模命令 ： @camdocs   2， 文件—> CAM

1 助焊层顶层设置

2，助焊层底层设置

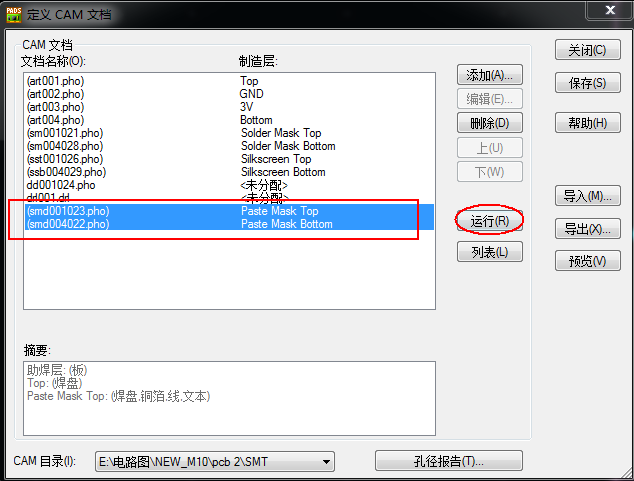

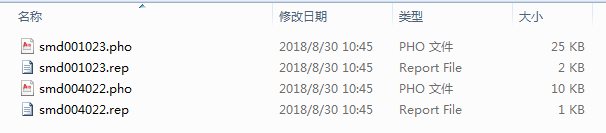

设置生产文件存放的目录： 选中 助焊层的两个文件， 点击“运行”。

3，输出贴片坐标文件。

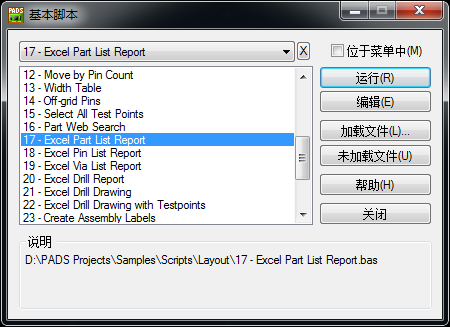

【工具】->  【基本脚本】->【基本脚本】 选中 “17-Excel Part List Report”，  点击“运行”   将EXCEL文件保存。 。

装配文件输出

【文件】->  【生产pdf】 1, top 层  CM-H-TOP设置 2, top层 添加 silkscreen top 3，bottom层 cm-v-bottom设置 4， bottom层添加 silkscreen bottom设置 5，保留刚刚设置的top层和 bottom层，删除其他各层。   6，最后，保存，生成pdf
