PADS pcb绘制板框：
点击“绘图工具栏”，点击“板框和挖空区域”
PADS pcb布局：
快捷键：
ctrl+E ： 移动元器件
ctrl+R： 旋转90°
ctrl+F：元器件翻面
ctrl+Q：锁定元器件
ctrl+L：对齐元器件
umm:毫米，um:密尔
10mil=0.254mm
G改变设计栅格。
如G25 （同时改变x和y）或者G25 25（分别改变x和y）。
GD {} 屏幕上的显示Grid 设定。当屏幕缩小，显示栅格越来越密集，最后栅格消失。
如GD25 25 或者GD100。
快速摆放位号和原件值：
鼠标右键 -> “选择元器件” -> 按Ctrl+A -> 选中所有元器件-> “特性” -> “标签”
此条参考：https://blog.csdn.net/k1ang/article/details/80526761
PADS pcb布线：
1，布线，或按F2
pads线宽很细问题。
解决：需要设置 “工具”->“选项”->“常规” ->最小显示线宽
布线显示：管脚显示脚位号，走线显示网络号
设置图纸大小：
Tools -Options... - Design - Sheet - Size 后面有个框可以选A-F的图纸尺寸
PADS原理图添加排针：
点击“添加原件”图标，搜索“con”
PADS添加电源网络：
在PADS原理图生成pcb过程中，容易出现网表错误报告，电源网络不正确的问题，如下：
解决办法，如上例即绘画添加 V_5V的 电源网络，替换掉 3_3V样式的电源符号。
步骤：
1，原理图界面： 工具-> 将页间连接符保存到库中
选择电源， 确定。
2，鼠标点击下图符号， 选择为原件分配备件。
然后添加电源符号， 输入特殊符号名称， 点击选择管脚类型， 输入信号名称。
3， 点击工具栏符号， 选择管脚封装， 点击刚刚创建的电源网络，确定。
4，弹出如下，确定。
5，电源网络符号绘制界面。
6，点击如下图工具栏符号，绘制电源符号。
7，绘制例如下图符号，或是其他需要的符号。
8，完成绘画后，文件-> 返回直原件。
9，保存刚刚的绘制。
10，覆盖之前的项目
11，更新原理图中电源网络符号
12，完成后， 到原理图里删除原来的电源符号，替换为刚刚新画的电源符号。
1，鼠标选中， Delete 删除,11-2
2，F2， 绘制连线
3，Shirf+space 绘制电源
4， ctrl+tab 选择电源符号

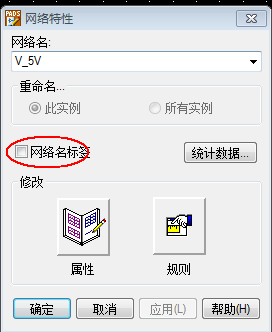

12，双击替换好的电源符号，显示网络名称标签
勾选上图框中“网络名” 及“显示网络名称”。
1，PADS 敷铜
有时候Layout新的PCB板，可以从旧的*.pcb档来编辑，这样沿用到以前的设定，可以节省去设定的时间。不过通常拿来就改会遇到一个小问题，就是上面已经做了铺铜，所已在摆件之前，要怎么解除铺铜呢?
有两个指令可以试试，一个是”po” 另一个是”spo”，因为铺铜的方式有两种，所以解除铺铜也有两种，可以尝试输入，看看铺铜有没有被清除，这样就可以继续使用Layout了。

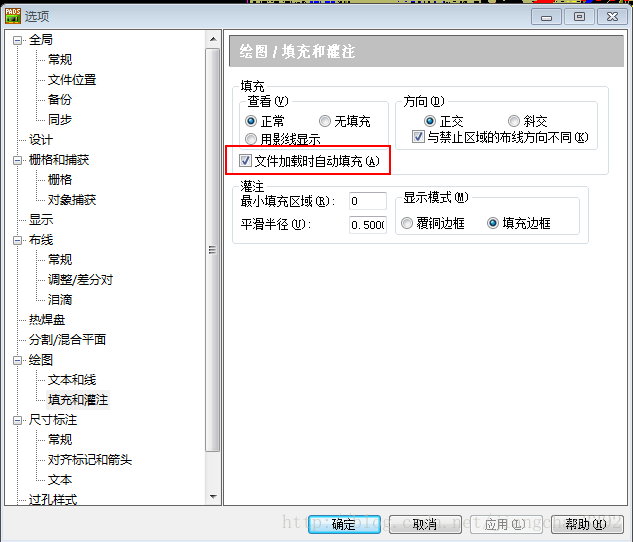

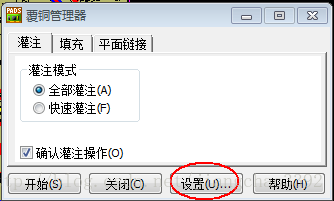

在使用“po”指令之前要先设置“文件加载时自动填充”
工具->敷铜管理器
2，PADS各层的用途和作用
TOP 顶层 走线和放元器件
BOTTOM 底层 走线和放元器件
LAYER-3至LAYER-120 普通层 可以走线，但不可放元器件。不需要那么多层时 也可以用来做一些gerber标示
solder mask top 顶层阻焊层 就是没有绿油覆盖
paste mask bottom 底层锡膏层 做钢网
paste mask top 顶层锡膏层
drill drawing 孔位层钻孔
silkscreen top 顶层丝印 就是在电路板表面印刷字符，图案等 （在菜单setup/display colors...第26层29层全部各自设置成一种颜 {MOD}）
assembly drawing top顶层装配图
solder mask bottom 底层阻焊层
silksceen bottom 底层丝印

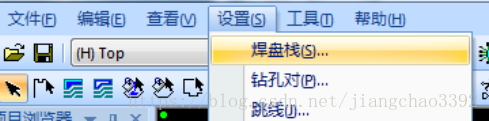

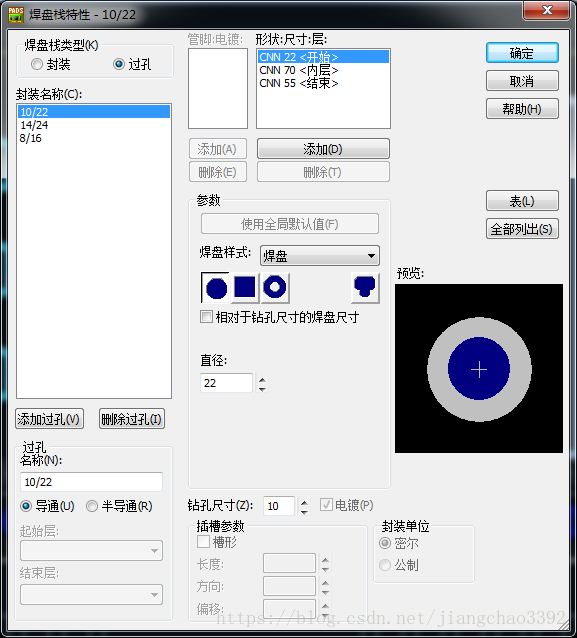

assembly drawing bottom底层装配图 PADS 设置过孔： 1，设置-> 焊盘栈
2，焊盘栈类型： 选“过孔”
3，下方，添加过孔
4，填过孔名称
5，设置钻孔尺寸
6，设置直径。

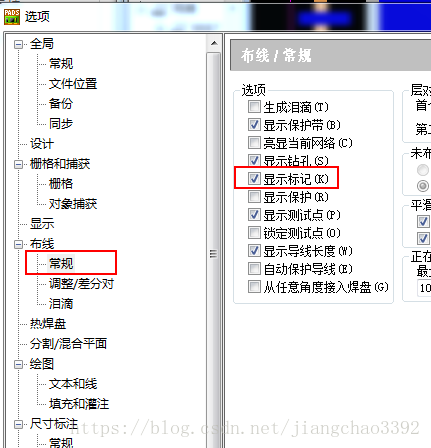

设置问题： 工具->选项
去除勾选即可。
pcb走线技巧：
通过按ctrl+鼠标左键， 可暂时停止走线。
选择过孔后如不需改变过孔类型，可以通过按Shift+鼠标左键添加过孔。
PADS取消所有走线：
空白处点右键，下拉菜单中选择Select nets，

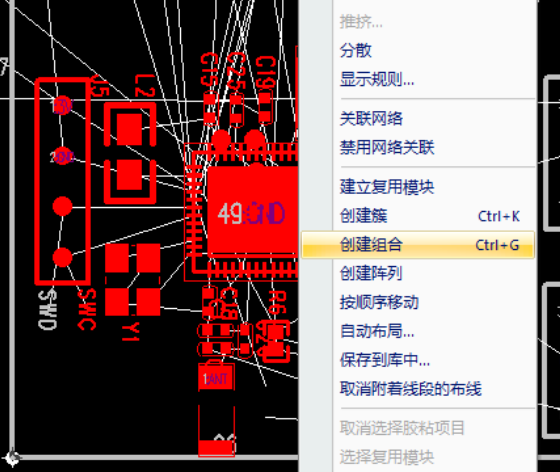

然后框选所有网络，按Delete键即可删除全部布线。 PADS批量快速设置元器件到背面： 选中元件后CTRL+F PADS 电路模块整体旋转90°： 需要先创建组合(Union）

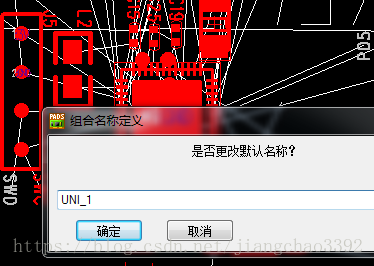

创建完成后在旋转就可以了。

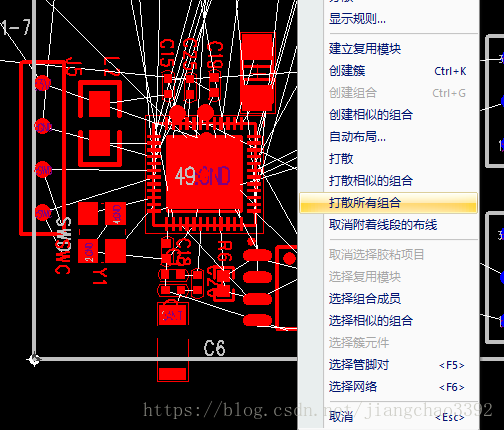

创建完成后单个原件无法移动，需要取消组合：
方法：.在空白处右键
关闭特定的网络连线：（例如关闭 GND连线和网络）

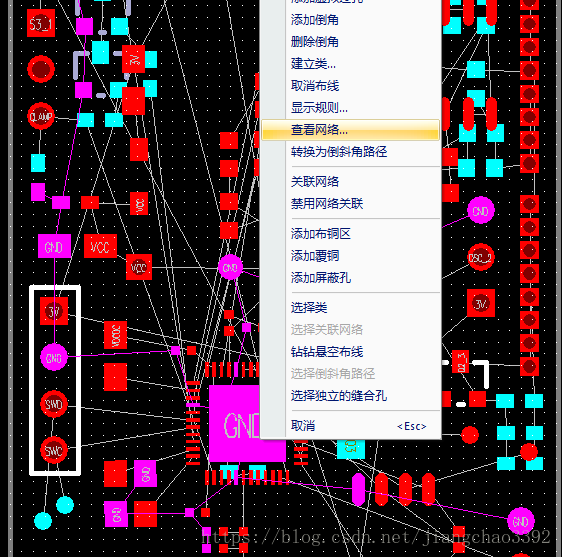

选择网络->右键查看网络

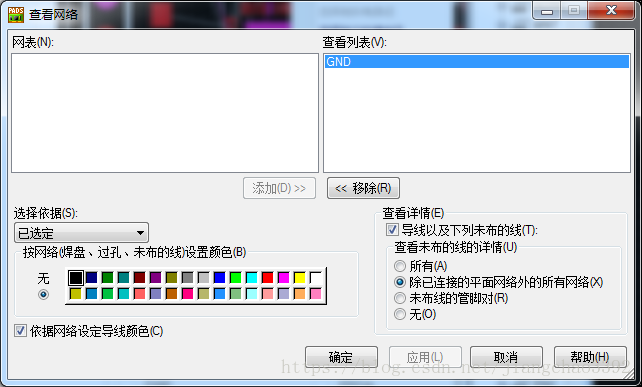

选择"查看列表“中的“”GND”， 下部 灰 {MOD}变为可选。

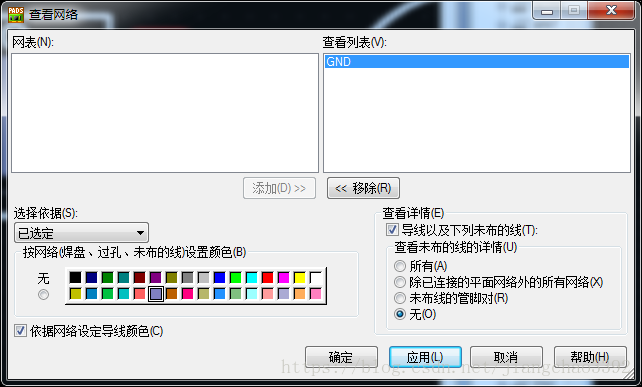

更改网络颜 {MOD}，GND的网络布线选“无””
查看网络： ctrl +alt +N
pads换层快捷键是F4
PADS pcb布局：
快捷键：
ctrl+E ： 移动元器件
ctrl+R： 旋转90°
ctrl+F：元器件翻面
ctrl+Q：锁定元器件
ctrl+L：对齐元器件
umm:毫米，um:密尔
10mil=0.254mm
G改变设计栅格。
如G25 （同时改变x和y）或者G25 25（分别改变x和y）。
GD {} 屏幕上的显示Grid 设定。当屏幕缩小，显示栅格越来越密集，最后栅格消失。
如GD25 25 或者GD100。
快速摆放位号和原件值：
鼠标右键 -> “选择元器件” -> 按Ctrl+A -> 选中所有元器件-> “特性” -> “标签”
此条参考：https://blog.csdn.net/k1ang/article/details/80526761
PADS pcb布线：
1，布线，或按F2
pads线宽很细问题。
解决：需要设置 “工具”->“选项”->“常规” ->最小显示线宽
布线显示：管脚显示脚位号，走线显示网络号
设置图纸大小：
Tools -Options... - Design - Sheet - Size 后面有个框可以选A-F的图纸尺寸
PADS原理图添加排针：
点击“添加原件”图标，搜索“con”
PADS添加电源网络：
在PADS原理图生成pcb过程中，容易出现网表错误报告，电源网络不正确的问题，如下：
解决办法，如上例即绘画添加 V_5V的 电源网络，替换掉 3_3V样式的电源符号。
步骤：
1，原理图界面： 工具-> 将页间连接符保存到库中
选择电源， 确定。
2，鼠标点击下图符号， 选择为原件分配备件。
然后添加电源符号， 输入特殊符号名称， 点击选择管脚类型， 输入信号名称。
3， 点击工具栏符号， 选择管脚封装， 点击刚刚创建的电源网络，确定。
4，弹出如下，确定。
5，电源网络符号绘制界面。
6，点击如下图工具栏符号，绘制电源符号。
7，绘制例如下图符号，或是其他需要的符号。
8，完成绘画后，文件-> 返回直原件。
9，保存刚刚的绘制。
10，覆盖之前的项目
11，更新原理图中电源网络符号
12，完成后， 到原理图里删除原来的电源符号，替换为刚刚新画的电源符号。
1，鼠标选中， Delete 删除,11-2
2，F2， 绘制连线
3，Shirf+space 绘制电源
4， ctrl+tab 选择电源符号
12，双击替换好的电源符号，显示网络名称标签
pads输入XY坐标，精确定位元件
输入命令“s X Y”，然后回车，再按空格键，即完成定位
例如定位 ：坐标X13750 Y8650 处原件 （一般用于找错误原件位置）
空格键，即完成定位
例如定位 ：坐标X13750 Y8650 处原件 （一般用于找错误原件位置）
PADS PCB显示网络名称
按 ：Ctrl+Alt+C
勾选上图框中“网络名” 及“显示网络名称”。
1，PADS 敷铜
有时候Layout新的PCB板，可以从旧的*.pcb档来编辑，这样沿用到以前的设定，可以节省去设定的时间。不过通常拿来就改会遇到一个小问题，就是上面已经做了铺铜，所已在摆件之前，要怎么解除铺铜呢?
有两个指令可以试试，一个是”po” 另一个是”spo”，因为铺铜的方式有两种，所以解除铺铜也有两种，可以尝试输入，看看铺铜有没有被清除，这样就可以继续使用Layout了。
在使用“po”指令之前要先设置“文件加载时自动填充”工具->敷铜管理器
2，PADS各层的用途和作用
TOP 顶层 走线和放元器件BOTTOM 底层 走线和放元器件
LAYER-3至LAYER-120 普通层 可以走线，但不可放元器件。不需要那么多层时 也可以用来做一些gerber标示
solder mask top 顶层阻焊层 就是没有绿油覆盖
paste mask bottom 底层锡膏层 做钢网
paste mask top 顶层锡膏层
drill drawing 孔位层钻孔
silkscreen top 顶层丝印 就是在电路板表面印刷字符，图案等 （在菜单setup/display colors...第26层29层全部各自设置成一种颜 {MOD}）
assembly drawing top顶层装配图
solder mask bottom 底层阻焊层
silksceen bottom 底层丝印
assembly drawing bottom底层装配图 PADS 设置过孔： 1，设置-> 焊盘栈
2，焊盘栈类型： 选“过孔”
3，下方，添加过孔
4，填过孔名称
5，设置钻孔尺寸
6，设置直径。
PADS布线时出现四方形？
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn//data/attach/topic/topicKPo7gB.jpg', '推荐 husthq92926 的文章《PADS 常用技巧》','https://www.xiaopingtou.net/article-94597.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
去除勾选即可。
pcb走线技巧：
通过按ctrl+鼠标左键， 可暂时停止走线。
选择过孔后如不需改变过孔类型，可以通过按Shift+鼠标左键添加过孔。
PADS取消所有走线：
空白处点右键，下拉菜单中选择Select nets，然后框选所有网络，按Delete键即可删除全部布线。 PADS批量快速设置元器件到背面： 选中元件后CTRL+F PADS 电路模块整体旋转90°： 需要先创建组合(Union）
创建完成后在旋转就可以了。
创建完成后单个原件无法移动，需要取消组合：
方法：.在空白处右键
关闭特定的网络连线：（例如关闭 GND连线和网络）
选择网络->右键查看网络
选择"查看列表“中的“”GND”， 下部 灰 {MOD}变为可选。
更改网络颜 {MOD}，GND的网络布线选“无””
查看网络： ctrl +alt +N
pads换层快捷键是F4
