AD16 操作简述之六----贴片加工文件 （同行朋友可加微信：13585512609）
PCB板收到之后，无需外发贴片厂贴片和焊接，主要是提供BOM文件、贴片坐标文件和装配文件即可。
实现方法：
一、贴片的坐标文件 File->Assembly Outputs->Generates pick and plac files,生成.CSV .TXT文件即可。

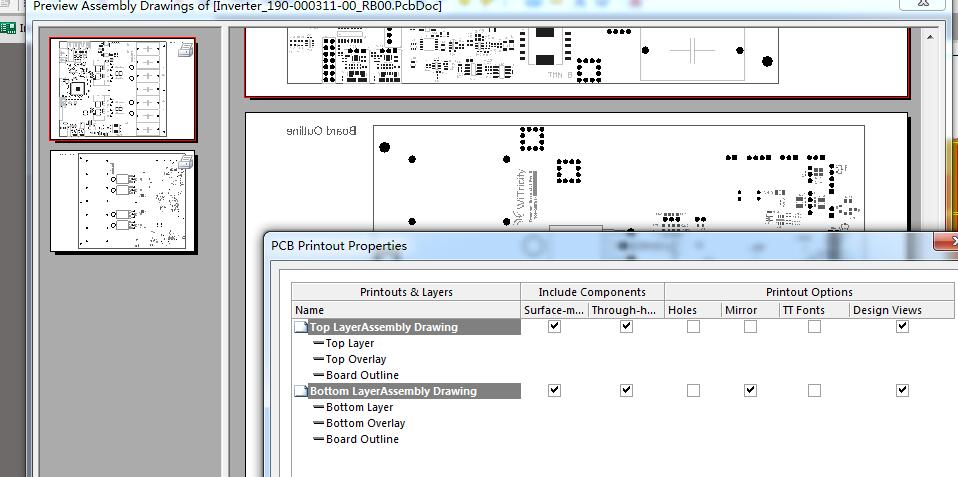

二、装配文件 File->Assembly Outputs-> Assembly Drawings. 右键->configuration ,page setup 可以详细设置需要的层和颜 {MOD}，详细可以参考https://blog.csdn.net/qq_35622134/article/details/80158250 （这种方式是比较正规的 ，但PDF中搜索不到位号， 当然用File->Smart PDF 设置好层也可以打印位图，同时可以查看位号，但要分两次输出TOP ,BOTTOM层）。
三、BOM 文件 Reports->Bill of Materials 即可，生成的BOM,如下图参考。
三、BOM 文件 Reports->Bill of Materials 即可，生成的BOM,如下图参考。
