Cadence 设计2层板PCB步骤2 焊盘设计
2019-07-14 12:34
发布
生成海报
站内文章
/
电路设计
9538
0
1405
1 焊盘设计

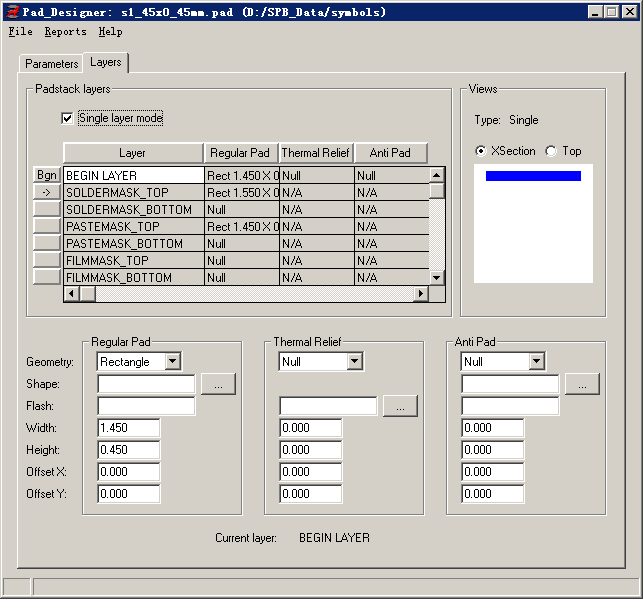

这部分需要使用Pad Designer这软件。软件界面如下图,需要设置的地方是:
1.1 Units
按照个人习惯,我选择以mm为单位,故选Millimeter。
1.2 Hole type
Circle Drill:圆孔通孔焊盘,比较典型的是我们的直插电阻、直插电容、直插排针等都会是圆形通孔焊盘。 Oval Slot:椭圆形通孔焊盘。 Rectangle Slot:矩形通孔焊盘。
1.3 Plating
是指是不是金属化的。Plated:通孔是导电的,沿着通孔边可以看到有导电层。Non-plated:通孔不导电。
1.4 Single layer mode
单层焊盘。如果是贴片焊盘,请选择Single layer mode。如果是钻孔的焊盘,请不要选择。
1.5 Soldermask
阻焊层开窗。在这里的位置上,没有阻焊油。
1.6 PASTEMASK
假如工艺的喷锡,那么这里是焊盘喷锡的部分。
1.7 Geometry
焊盘形状
2 贴片焊盘示例
3 直插焊盘示例
4 通孔示例
参考资料有: 1. 一起来学Cadence Allegro高速PCB设计+一天学会用Allegro画电源板-4月28日更新 2. 其他网络资源 本系列其他链接:
Cadence 设计2层板PCB步骤1 OrCAD CIS设计原理图
Cadence 设计2层板PCB步骤2 焊盘设计
Cadence 设计2层板PCB步骤3 设计PCB封装
Cadence 设计2层板PCB步骤4 PCB设计
Cadence 设计2层板PCB步骤5 PCB制作资料生成(Gerber和钻孔文件)
