【AD】关于蛇形布线和等长处理

2019-07-14 12:39发布

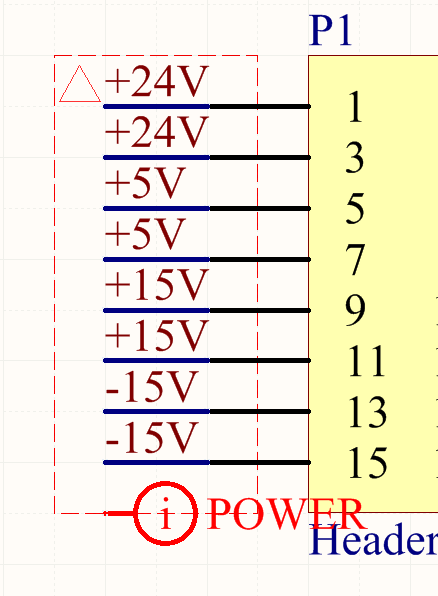

添加类:做等长处理的往往是多根线,需要将多根线归成一类,设置netclass方法如下: 在原理图中: Place-directives-Blanket Place-directives-NetClass 标记结果如下:仅作参考,比如将电源归位电源类 在参数Vlaue中修改 netclass的值 在PCB面板右下角打开PCB工具 在左侧导航栏中,右键addclass 将需要的net 添加到右侧的,饼修改natclass的name 连接待处理的等长线,我们以TB TC TE 为例,当然实际我的这里并不需要做等长处理。在左侧导航栏中可以查看以布线长度和未布线长度 我们找到netclass中最长的长度,1325.076 设置类规则:主要是长度规则 在PCB规则下设置 HighSpeed中的length 右侧添加netclass,设置最长长度:为指定值 或者,键盘 T R 进入交互长度调整模式 选中待处理线,tab进入参数设置,在from net下选择目标长度 鼠标沿着线移动,进行蛇形布线,此时会有进度条提示完成的数量 常用快捷键 空格 修改布线模式 快捷键“,”“。”调整幅度。 “1”“2”调整蛇形线的拐角与弧度。 “3”“4”调整蛇形线的宽度。 布线完成后进度条会边绿 注意,如果规则设置不恰当,比如实际距离大于规则距离,那么会在routed处有标记 布线完成 完成后,如需调整,可以选中蛇形区域,进行调整
