画好PCB文件，新建文件夹，并将.PcbDoc复制粘贴进新建的目录。特别注意，只包含.PcbDoc文件。
使用AD10生成gerber文件分三大步骤。

第一步

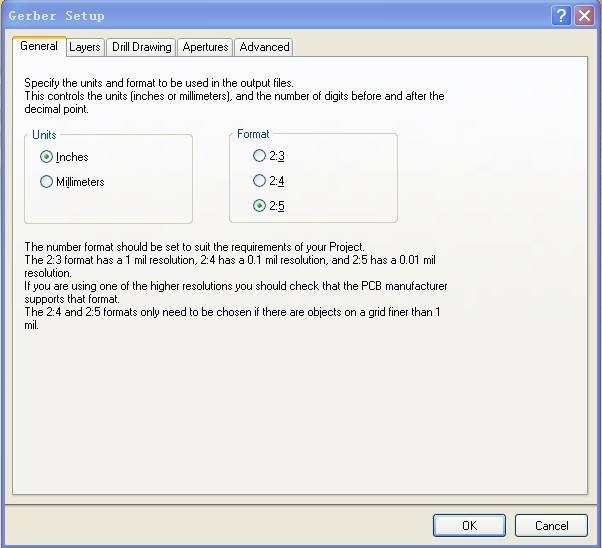

　　1）在PCB文件环境中，点击Files->Fabrication Outputs->Gerber Files，进入Gerber Setup界面。在General页面，单位选择Inches，格式选择2:5。（2:5精度较高），如下图所示。
　　　

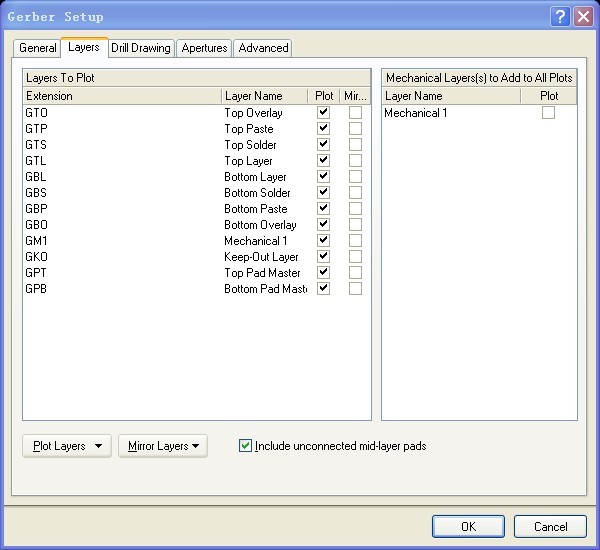

　　2）切换到Layers页面，将“Include unconnected mid-layer pads”打“√”。在“Plot Layers”下拉选项中选择“All On”，这时我们在作图时使用的图层都会被打“√”。在“Mirror Layers”下拉选项中选择“All Off”，右边的机械层都不要选，如下图所示。

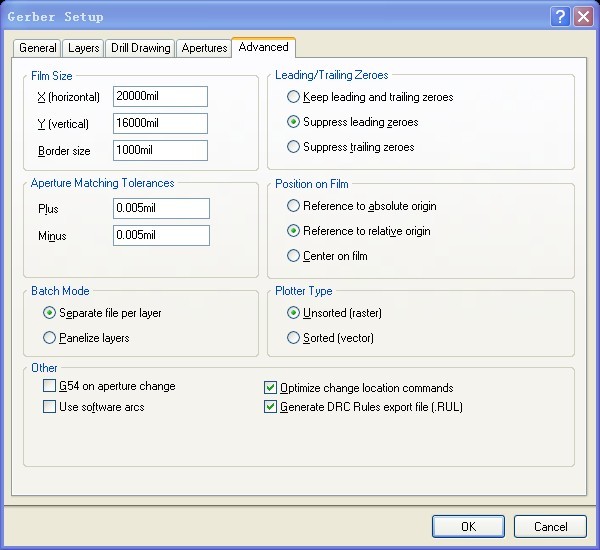

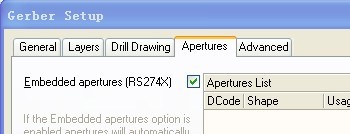

　　3）切换到Apertures页面，将“Embeddedaperture（RS274X）”打上“√”即可。切换到Advanced页面，保持默认设置不变，如下图所示。

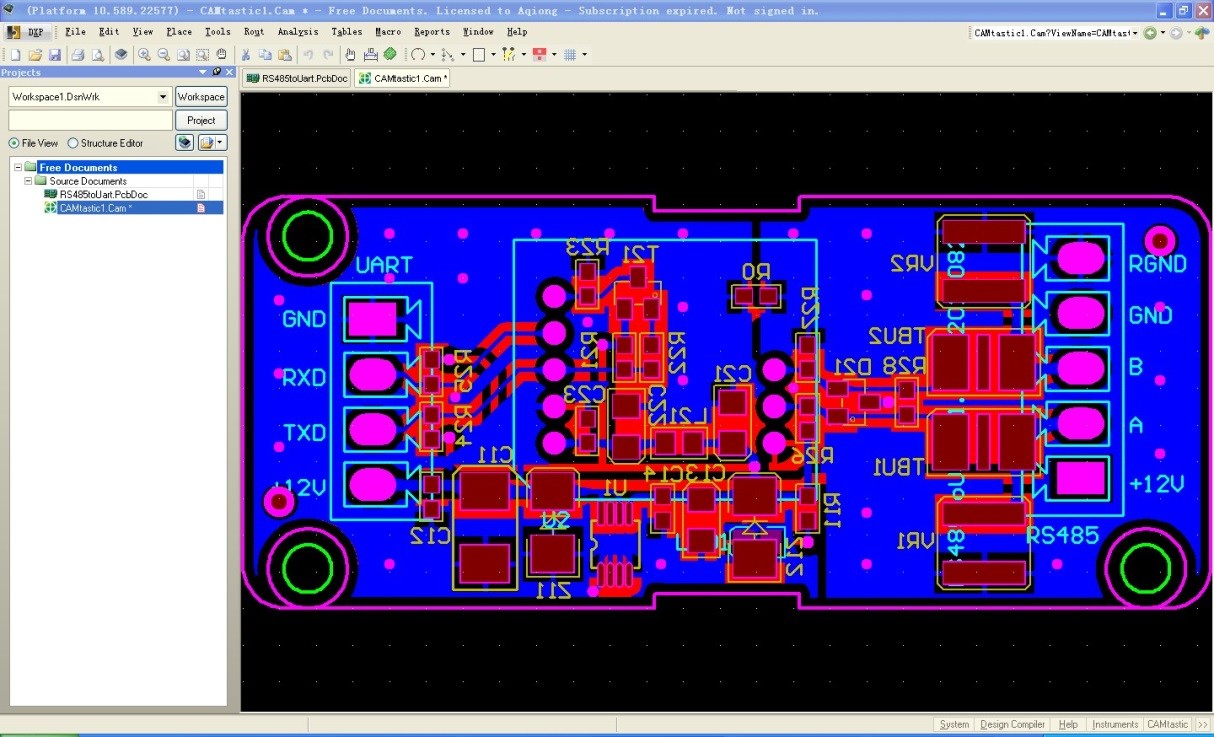

点击“OK”，第一次输出，如下图所示。

至此第一大步完成。（第一步中生成的.cam文件可不用保存）

第二步

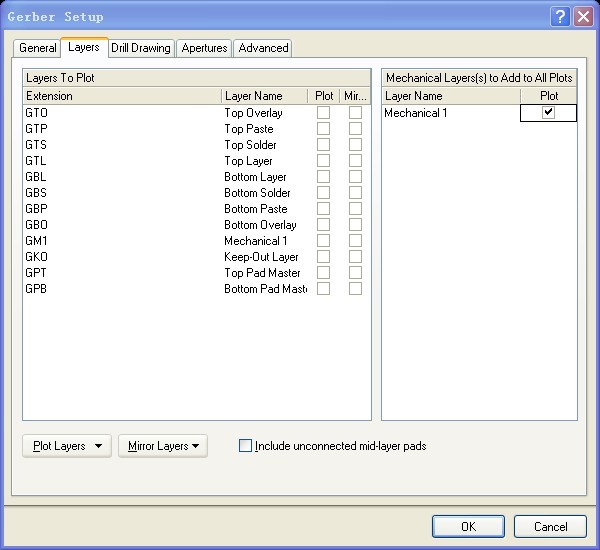

　　1）在PCB文件环境中，再次进入Gerber Setup界面。切换到Layers页面，将“Include unconnected mid-layer pads”的“√”去掉，在“Plot Layers”下拉选项中选择“All Off”，在“Mirror Layers”下拉选项中选择“All Off”，右边的机械层中选择与板子外框有关的机械层，如下图所示。
　　

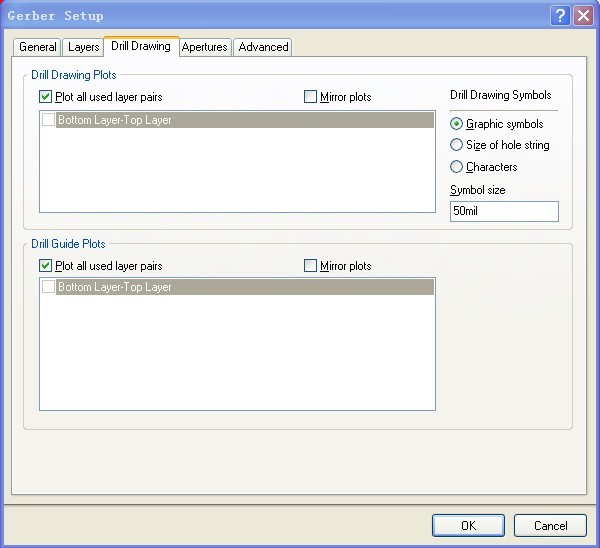

　　2）切换到Drill Drawing页面，将Drill Drawing Plots中“Plot all used layer pairs”打“√”，“Mirror plots”不选，Drill Guide Plots与Drill Drawing Plots设置一致，如下图所示。

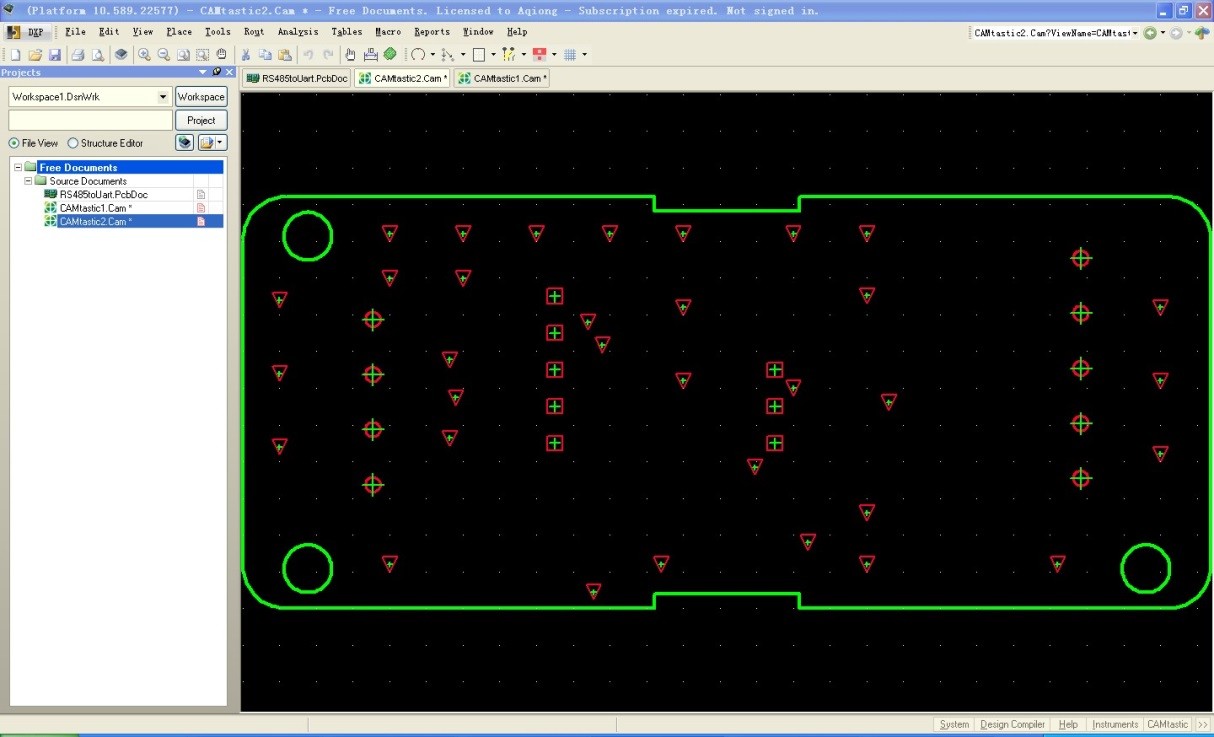

点击“OK”进行第二次输出，如下图所示

至此第二大步完成。（生成的.cam文件可不用保存）。

第三步

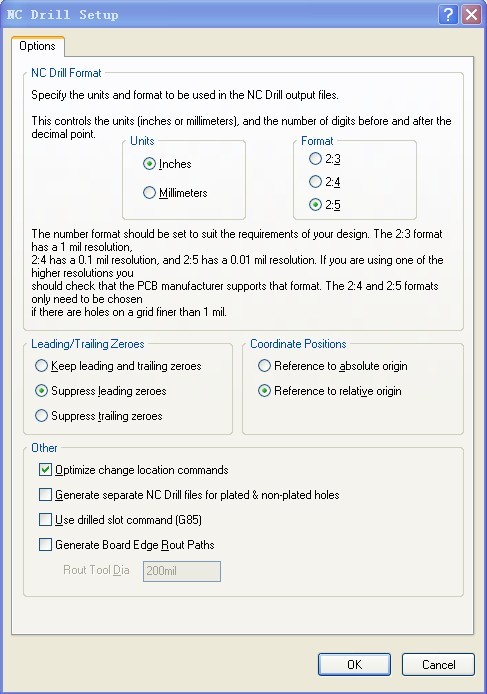

　　在PCB文件环境中，点击Files-> Fabrication Outputs->Nc Drill Files，进入NC Drill Setup界面。单位选择Inches，格式选择2:5，选择“Suppress leading zeroes”（和前面的设置都保持一致），其他选项不变，如下图所示。

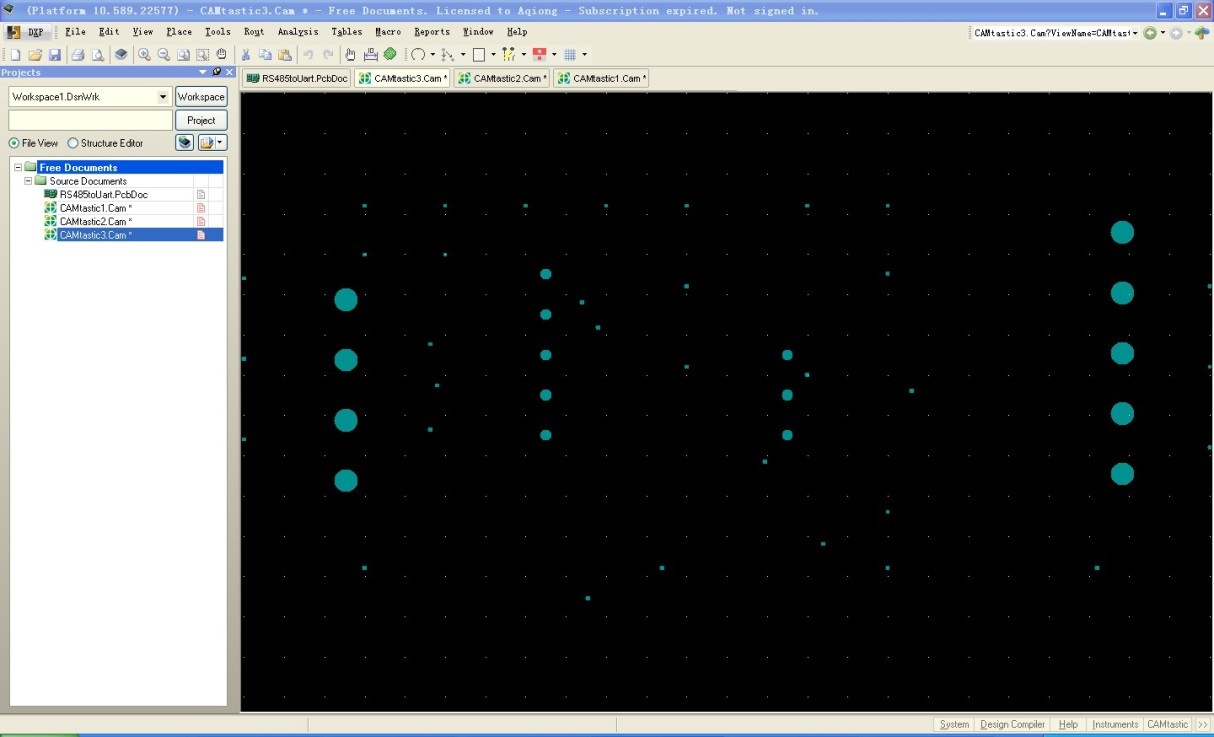

　　点击“OK”进行第三次输出，在弹出的“Import Drill Data”界面点击“OK”输出即可，如下图所示。

至此第三大步完成。（生成的.cam文件可不用保存）．
