20130621-Allegro16.6铺铜设置及删除死铜的方法

2019-07-14 12:41发布

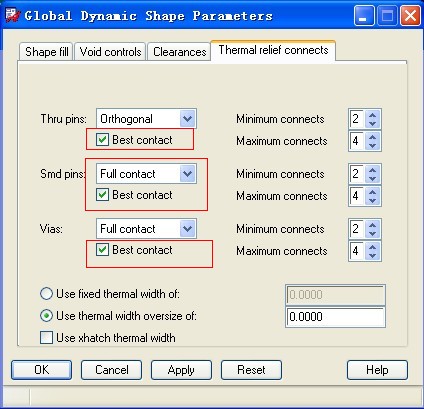

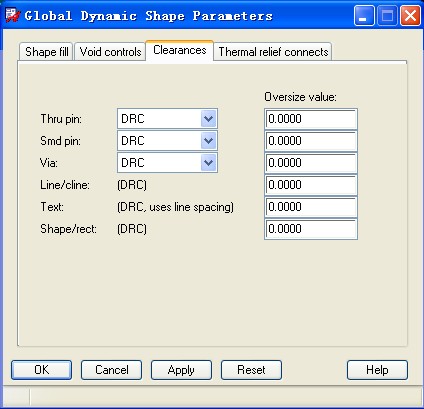

1.标题栏选Shap->Global Dynamic Params... 2.注意修改线宽和间距。 3.光绘格式要与出光绘文件的格式相一至,否则会报错,国内一般选Gerber RS274X。按下图设置。 4.默认即可。 5.热风焊盘的连接方式按如下方式设置。 6.在铺完铜之后,会发现板子上存在“死铜”,如下图。 7.当有死铜时,标题栏Shape->Delete Islands会出现如下属性,死铜的个数。点下边的按钮可全部删除死铜。 8.删除之后,可在Boundary层查看铺铜的边缘。
