Altium Designer13 如何导出Gerber文件
2019-07-14 12:45
发布
生成海报
站内文章
/
电路设计
12330
0
1018
参考《http://blog.sina.com.cn/s/blog_9b9a51990100zyyv.html》
版本:AD13.3.4
目的:Gerber文件导出备忘
目录:
Step1:设置原点
Step2: Gerber文件导出
Step3: 钻孔文件导出
文档组织结构:
Step1
:设置原点
原点设置为PCB板左下角。
图
1
设置原点
Step2:
Gerber
文件导出
1.
打开
Gerber Files
选项。
图2 Gerber files 选项
2.
参数设定。
1)
在“
General
”选择
Units
(单位)
:Inches
,
Format
(格式):
2
:
5
;
图2.1 General 设定
2)
在“
Layers
”选择需要用的
Layer
,双面板包含
:GTO,GTS,GTL,GBL,GBS,GBO,GKO.(7
个
)
。右边选项不要勾选,镜像层选择:“
All Off
”;
图2.2 Layers 设定
3)
在“
Drill Drawing
”保持默认设置;
图2.4 Drill Drawing设置
4)
在“
Apertures
”保持默认设置;
图
2.5
Apertures
设置
5)
在“
Advanced
”
选项中:
file size
不动,取默认值;
Leading/trailing zeros:
选择
supress leading zero
【省略前导
0
】
.
position on film:
选择
reference to relative origin
【使用相对坐标原点】
其他默认值就行了。
图
2.6 Advanced
设置
6)
点击确认按钮,将会输出
Gerber
文件(
PCB
文件建立在
PCB
工程下面,将会自动保存到输出文件夹)。
图
2.7 gerber
文件生成
Step3:
钻孔文件导出

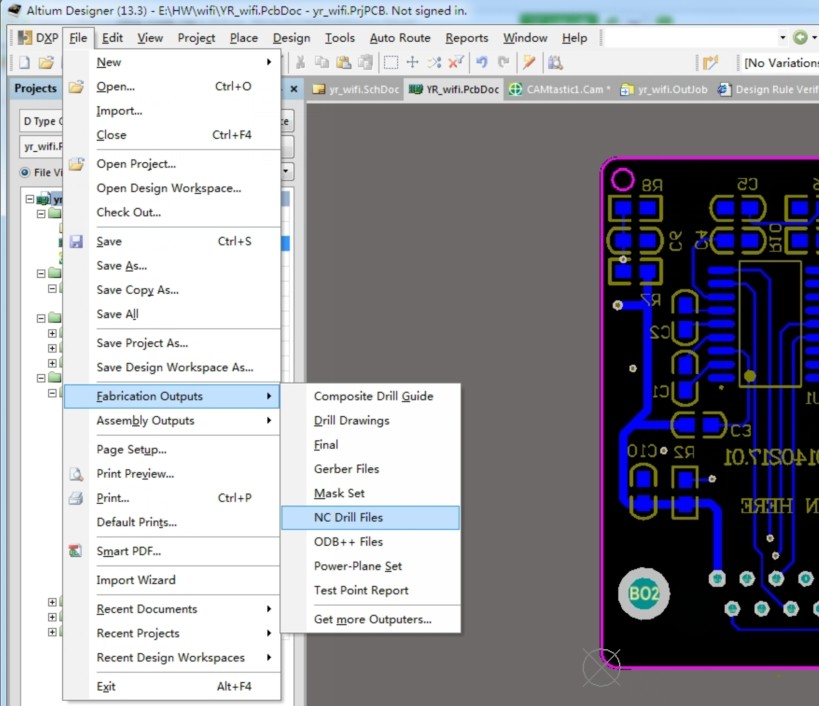

1、
选择“
NC Drill Drawing
”
图
3.1
选择“
NC Drill Drawing
”
2
、钻孔文件选项设置,设置完毕后点击
OK
。
图
3.2
钻孔文件选项设置
3
、出现如下对话框,确认蓝 {MOD}选中区域内的格式设置,点击
Ok
图
3.3

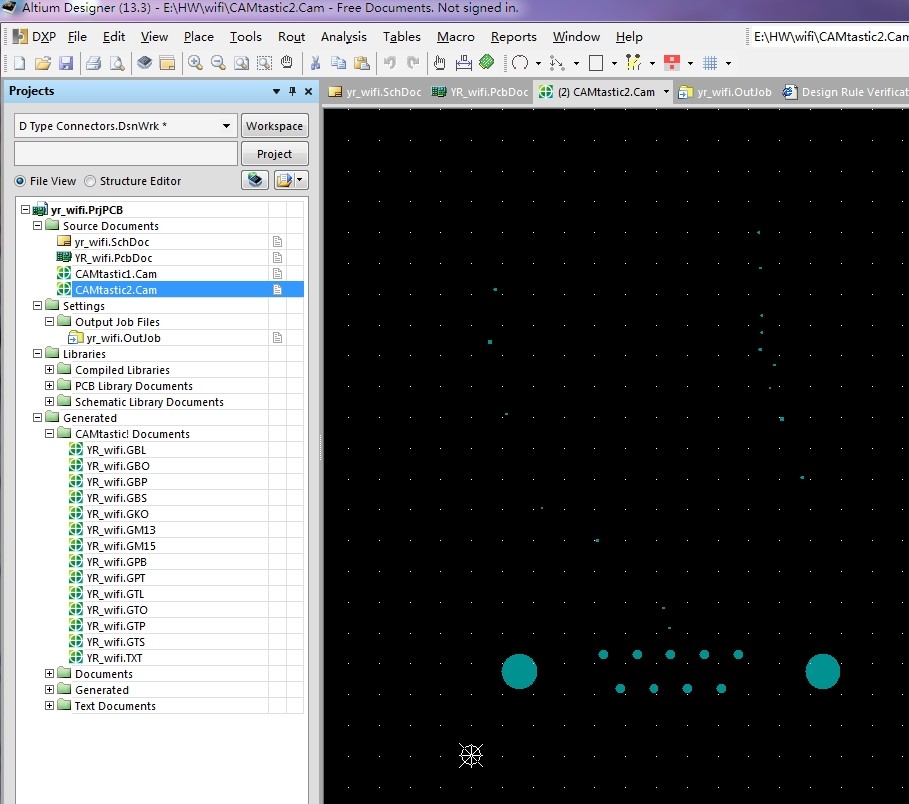

4、生成钻孔文件XXXX.TXT(XXXX为PCB命名)。
图
3.4
钻孔文件
5
、在
..exampleProject Outputs for PCB_Project1
文件中级包含了
PCB
加工需要的光绘文件。
图
3.5
光绘文件的输出
