12.开发板和原理图和数据手册

2019-07-14 12:48发布


12.1.开发板和核心板及底板原理图

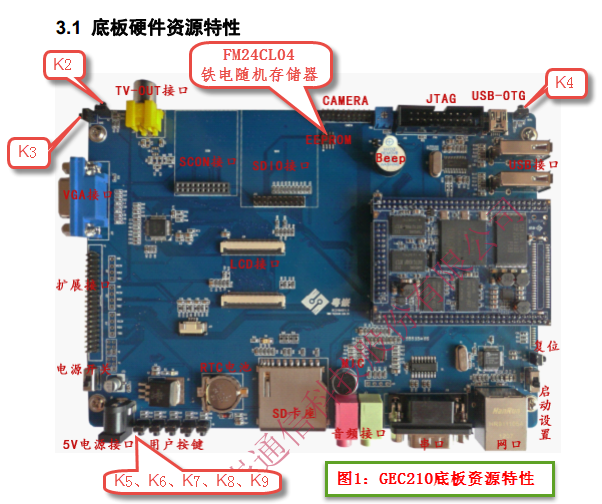

(1)开发板的硬件特性直接查阅”GEC210开发板硬件用户手册V2.0”,在开发过程中遇到具体的外设编程时直接查阅相应的外设硬件模块描述即可(见图1)。

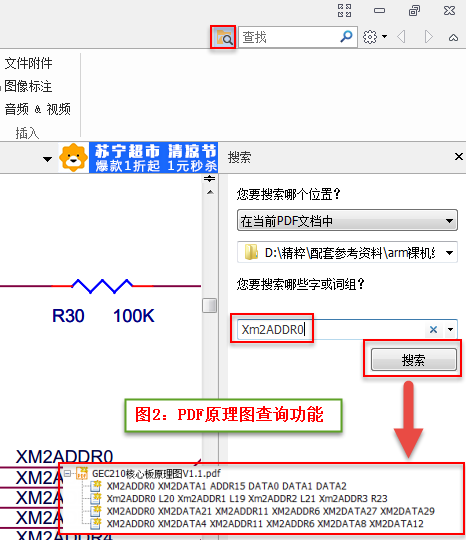

(2)写代码时需要查阅和参考的资料:核心板原理图、底板原理图、相应硬件的数据手册、S5PV210数据手册;在使用PDF查阅原理图时注意使用搜索功能,能快速定位到某个具体的外设(见图2)。
12.2.原理图和PCB图及丝印图
(1)原理图是电路原理设计图,各个电路中的部件的逻辑连接图,原理图可能会影响软件编写。
(2)PCB图是我们用来制作电路板,并且用电路板进行元件焊接,做成最终产品的生产性图纸;先有原理图设计,然后根据原理图来设计PCB图,PCB图是对原理图的一种实现;原理图和PCB图一般都由硬件工程师来负责,但是原理图设计时软件工程师会一定程度参与,PCB图的设计就完全是硬件工程师的事情了,与软件工程师无任何关系。
(3)丝印图是PCB图设计中,所有元件的外框的框图;丝印图其实就是整个电路板的实体的位置图纸,与软件和功能无关,与生产制造有关;对软件工程师来说,丝印图可以不理会。
12.3.嵌入式软件工程师对原理图和硬件知识的要求
(1)原理图是电路的逻辑连接。对于可编程器件来说,不同的电路连接可能意味着不同的编程参数,因此底层软件工程师会需要查阅原理图的接法,从而决定自己的软件怎么写才能正确和硬件通信。
(2)软件工程师分应用开发和底层开发两大块。对于应用开发工程师(直接基于操作系统来开发程序,调用操作系统的APi和库函数等写代码)来说,硬件完全被操作系统屏蔽了,可以完全不关心硬件;但是对于底层软件工程师(驱动开发的、单片机的、移植操作系统的)来说,看懂原理图和数据手册是非常有必要的,PCB图就没必要会了。
(3)注意:一般来说,总工程师都是软硬都会的,这个人一般软件硬件都做过。如果时间很充裕,或者完全有条件,不妨都学习一点(学习是有轻重的,重点在软件);如果时间比较紧,着急工作,或者完全不感兴趣,那就不要看了(影响是工资1W之后才体现出来)。
12.4.S5PV210数据手册导读
(1)数据手册(datasheet)就是产品(一般是芯片)厂家编写的,对这个产品的所有功能和用法的描述统一说明的文档。
(2)数据手册的正确读法:先通读概览,然后根据需要去查阅。
(3)学会利用文档目录。
(4)利用好pdf阅读器的搜索功能(见图2)。
