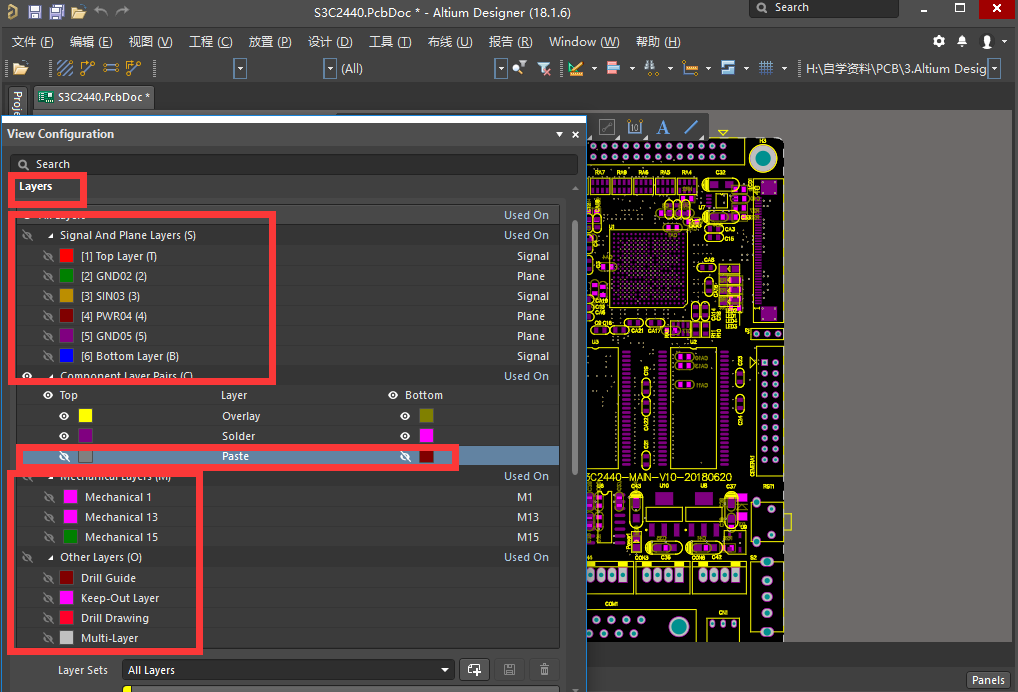

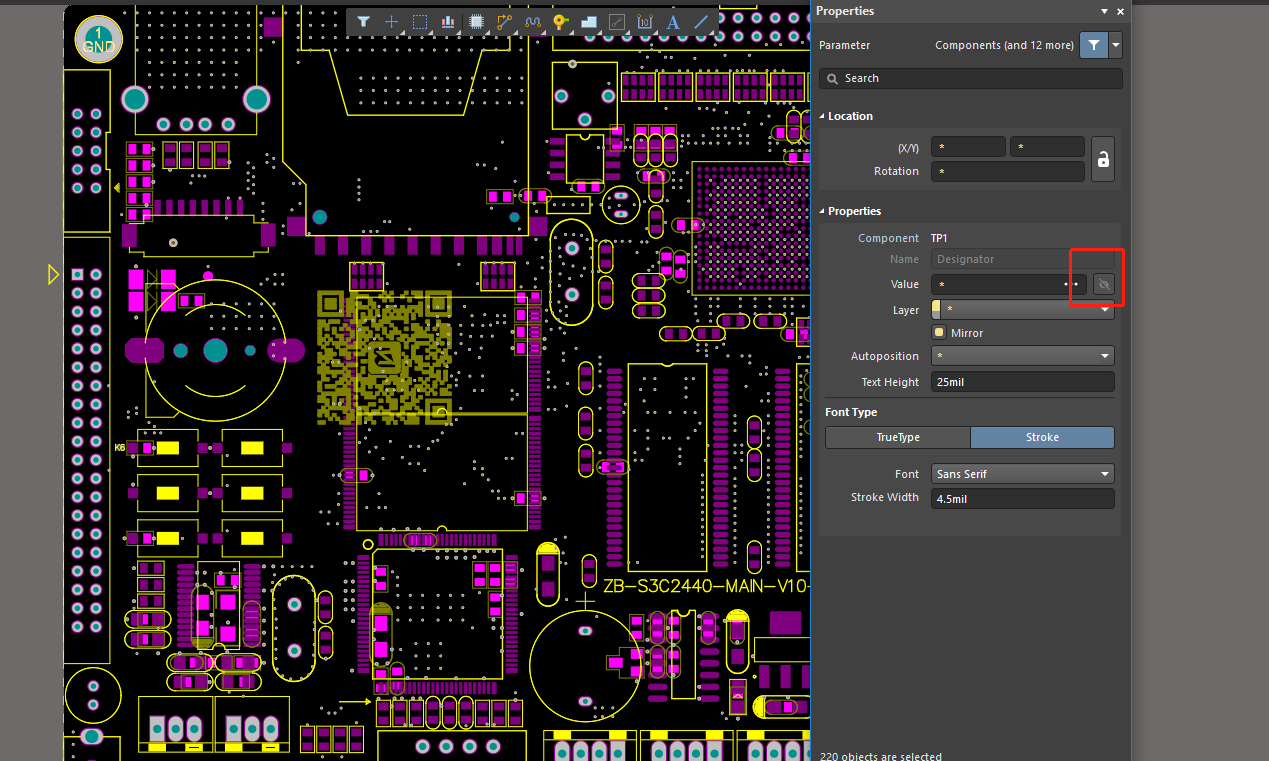

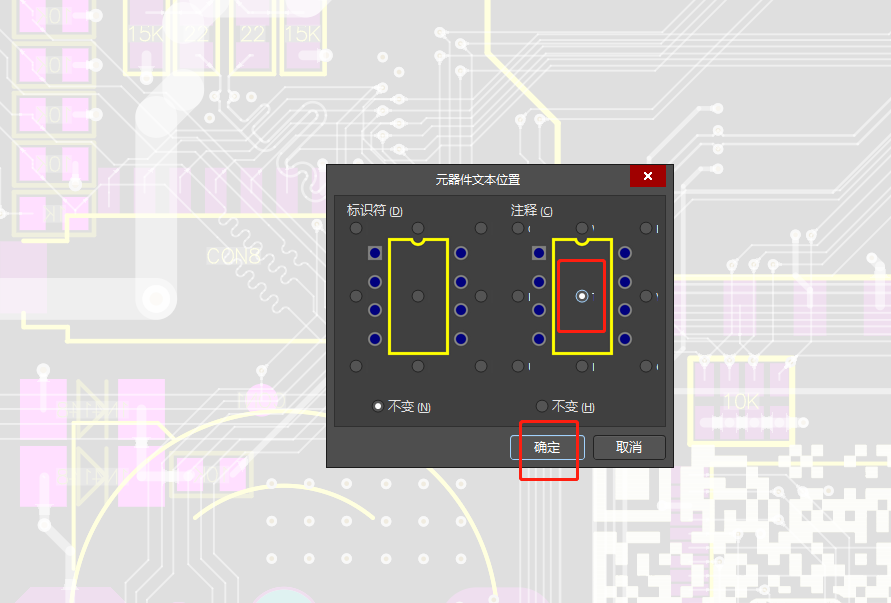

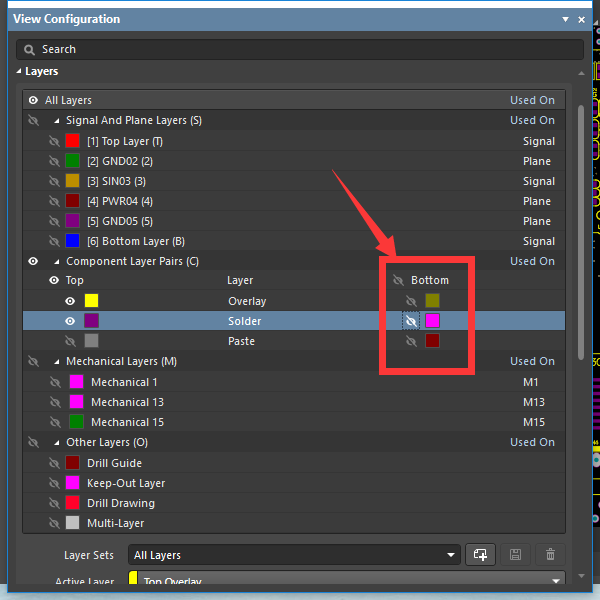

器件丝印(位号+装配图)输出             一.调整丝印字体大小 1.右键一个字体,比如R22,选择"查找相似对象" 点击"确定"后,修改字体高度25mil,宽度4.5mil   2.把所有的字体都显示出来,点击右边的眼睛,然后再点一次(隐藏完后再显示) 3.批量调节所有元器件位号位置 全选器件(CTR+A) 先按快捷键 A,接着快捷键P 标志符(位号)可以根据自己的想法放在你要的9个位置 4.过孔和器件锁定 右键点过孔-->查找相似对象,然后锁定 器件操作方法一样 二.选出顶层和底层的丝印后手动调节 1.  ctr+D -->  Layers&Colors 2.  首先调顶层丝印手动调节 3.  再调底层丝印手动调节 丝印不要放在过孔上面和器件内部,不然会缺损或者遮挡 三.输出PDF位号(丝印)图 位号图效果 四.装配图 1.注释调整 先将上面的 位号(丝印)全部隐藏(查找相似对象方法) 找到阻值,并且打开如10K后显示出来 然后把所有值显示出来 接着A+P ,批量将注释移到元器件中间 接着手动微调一下即可 2.装配输出 方法同上面一样导出PDF图即可 装配图PDF效果
