在板框绘制好了之后（如何绘制板框，后续会讲），如何添加定位孔也成了一个问题。 首先我们要弄清楚，定位孔不是焊盘，所以既不是.pad，也不是.dra文件，而是.bsm文件，即没有电气特性的机械零件。 然后呢，我们制作定位孔的步骤就是： 1.建立焊盘，打开Pad Designer,接着file->new,出现如下界面： Directory是焊盘的保存路径，自己填写焊盘名字（如何命名可以根据焊盘的直径或者长宽） Unit是单位，我一般都是mm，Decimal place 是小数点，默认即可。 下面的Hole Type:圆形就是Circle Drill,Plating是是否镀铜，我选的是non-plated, Drill diameter是钻孔直径，我设的是4.2mm，其他选项可以默认 然后点击Layers，

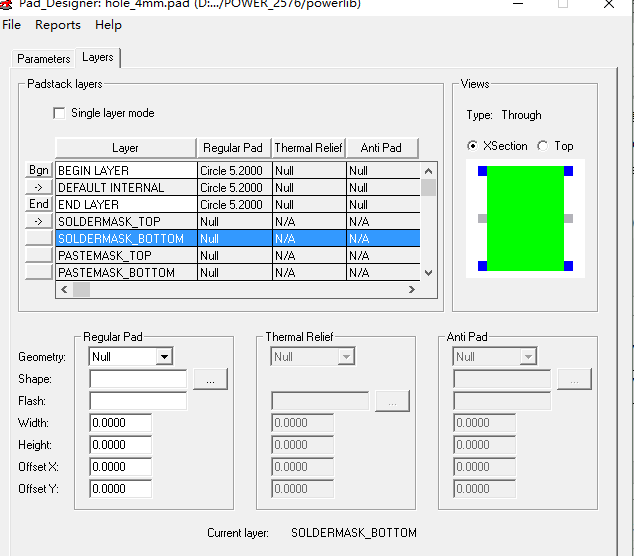

出现如下图： layer设置如上图所示，begin layer，default internal和end layer 都在下方的regular pad 的Geometry选择circle，width填写5.2，按table键 height就默认和width一样。其他的不用管。这样就建好了我们要的焊盘。是通孔的。 接着打开PCB Editor,file->new,弹出对话框，选择Mechanical symbol,Drawing Name自己填写，Project Directory是保存路径，可以 点击BROWSE更改，点击OK即可。
接着在菜单栏的Layout->pins放置引脚（即我们刚刚画的焊盘，注：如果找不到，是路径设置的有问题，在文章最后说怎么解决） 在右侧options找到那个焊盘名称单击放置即可（记得保存，包括上面的焊盘也是要保存的，file->save）。 然后打开新建的board，在菜单的place->manually会出现Placement对话框，在Advanced settings中勾选database和library 然后点击Placement list，下拉框中选择Mechanical symbols,勾选你要的定位孔（如下图的HOLE_3MM）即可放置，然后点击 OK即可。 注：最后说一下找不到定位孔或者焊盘的解决方法，额，下篇再说吧，要去吃饭饭了
补：如果找不到定位孔或者焊盘，可能是因为路径设置的不对。在菜单栏Step->User preference,弹出一个对话框如下：
点开paths下面的library，其中我们要关注的是padpath（焊盘路径），psmpath（实体封装路径），devpath，三者的路径都要设为一致， 且都为焊盘保存的位置，才能找到。
