环境:
Windows 7,Altium Designer 2013和KiCad 5.0.2,AutoCAD 2007。
目标:
AD2013和KiCad这两款都是我经常用的PCB设计软件。我需要把特定形状的图形导入到PCB设计软件中。
目前有两个文件,1个是Sense2Go开发板的gerber文件,另外一个是Distance2Go开发板的gerber文件。都分别导入到PCB设计软件试试看。
预备:
先通过CAM350,把gerber文件导出为DXF文件。
效果:

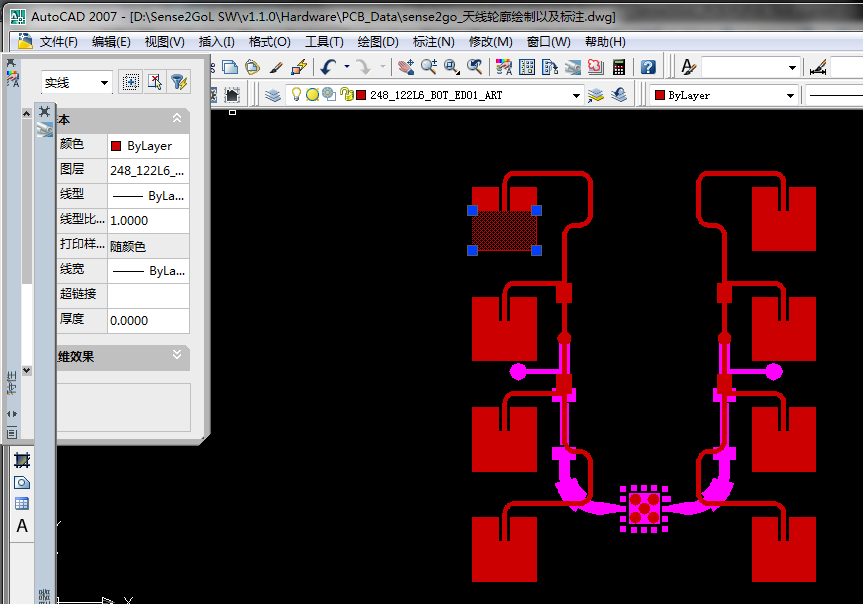

文件1:Sense2Go天线文件dxf如下

Altium Designer 2013导入:
AD2013导入方法是file->import(软件安装后记得先别删除安装包,需要把插件安装完成后才可以使用导入dxf的功能):

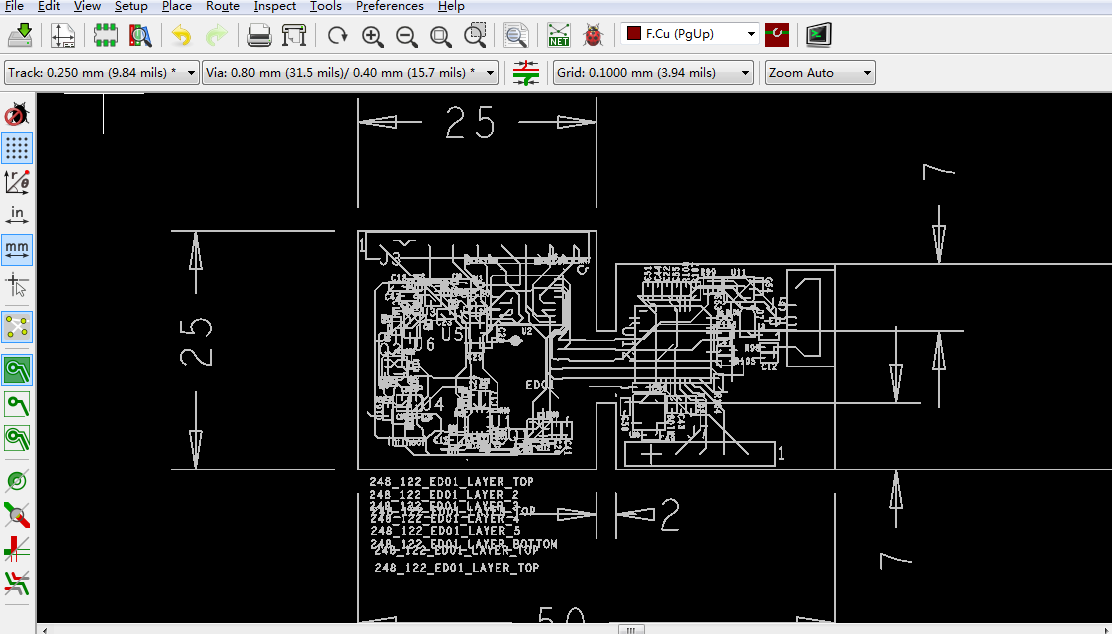

KiCad5导入:
在pcbnew这界面中,选择file -> import -> DXF file..

可以看到这款软件导入DXF的功能十分不完善。导入得到的图形只有轮廓,并没有填充图形。想要导入完整的图形十分不方便,估计要自行设置焊盘形状了。
文件2:Distance2Go
这文件资料见下图:这文件和上面不同之处,是DXF文件中的图形是“块参照”。上面可以看到AD2013可以正确导入“实线”图形。

使用AD2013导入试试看效果:

可以看到效果十分不理想。需要自行绘图……要做细心处理图形了。
