altium designer怎么在原理图中批量修改元件封装

2019-07-14 13:06发布

QQ截图20191118222610

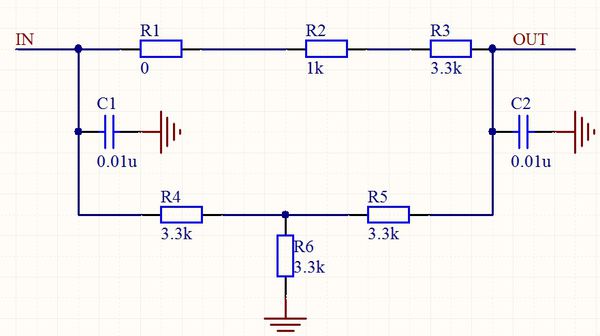

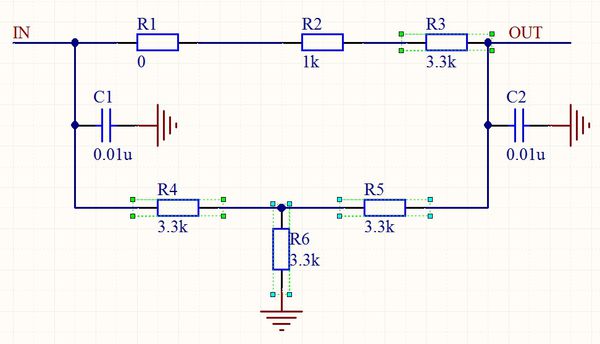

如图中,所有3.3k电阻封装为0603,想改为0805. 在altium designer中,直接选择3.3k右键找相同项,则没有封装信息可以修改 因此这里必须直接选择这些元件体,用鼠标+shift键一个个选中;

QQ截图20191118222710

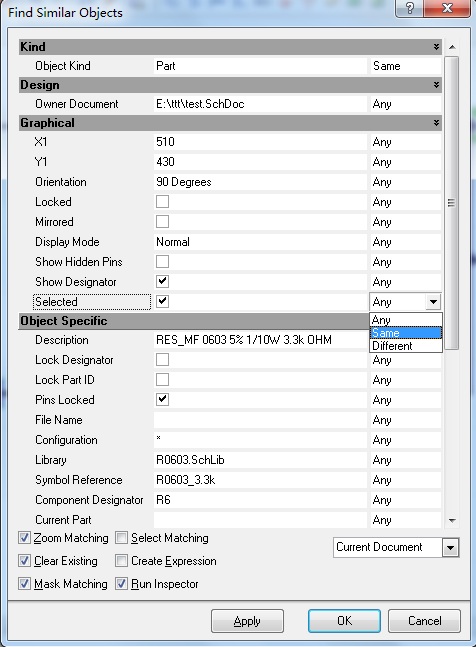

然后右键找相同目标
QQ截图20191118222806
找到Selected项 Any改为Same,应用并OK确定。
QQ截图20191118222841

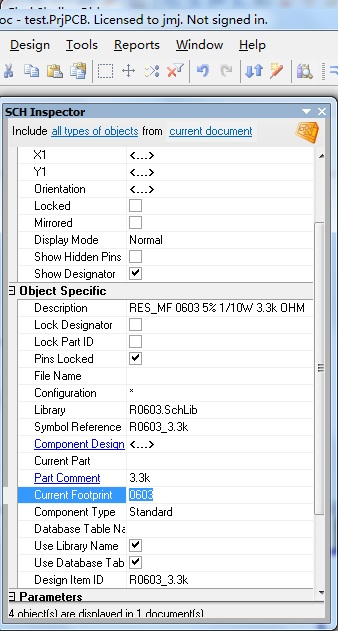

如图找到Current Footprint  将封装改为0805然后记得回车确定就OK了。 这里需要注意的是:要批量修改封装,必须选中元件本身,而非直接通过标识或者值来找,因为只有元件本身才有封装信息。
