由Altium Designer等软件生成的网表导入allegro后，无法实现PCB和原理图交互布局，对器件选取和模块划分很不方便。只能通过list文件选取，然后添加room属性，实现模块划分。
1、全选本页/模块元件，这里照样按allegro原理图来得到元件标识，其他软件能够获取标识也是一样的。右键Edit Properties
2、全选Part Reference，Ctrl+C复制元件标识
3、新建文本文档.txt，修改后缀为.lst文件
4、将复制的元件标识粘贴进来
5、在allegro中选择布局模式Placementedit
6、选择移动命令Move
7、选择刚刚的.lst文件
8、将元件放置到一起
9、选择编辑属性Edit Properties
10、框选模块元件
11、自动跳出Edit Property属性界面
12、找到Room选项，添加Value名称
13、选择Room Outline
14、在不关闭Room Outline窗口情况下，框选模块元件，点击OK

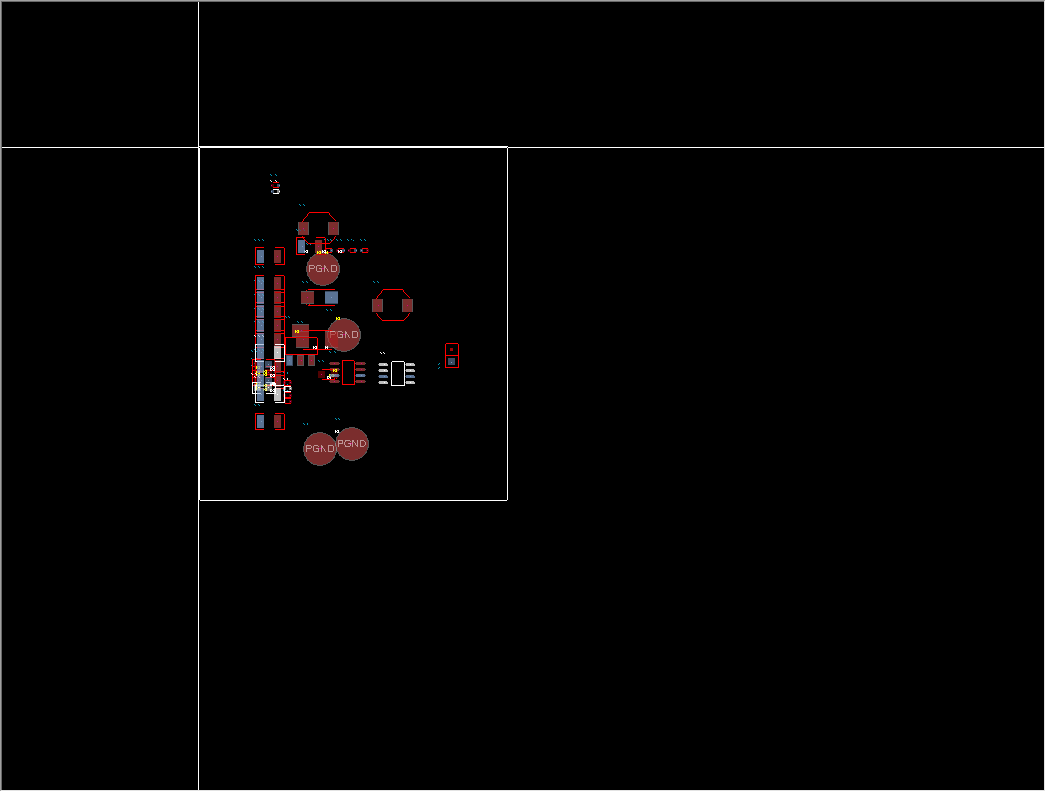

15、成功，添加其他模块步骤相同
