双向可控硅控制电机,电压波动的原因查找。

2019-07-18 15:11发布

在用可控硅控制电机时,电压有跳变,从130V跳变为200V。
如果在负载后端串联一个100UH的电感,电压会在140~190跟200V之间跳动。
开始怀疑是3023的Dv/Dt不够,换成3052,也是一样。
另外更换阻容部分的值,也是没什么改善。
根据参考资料上所说,由于wind的驱动信号,暂时是下降沿导通,有可能工作在Ⅲ+区域,但是我在另外一个电路中,可控硅反向过来也是没发现问题。还有什么可能呢,或者是我哪里调的不对。
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
9条回答
dadga
1楼-- · 2019-07-18 19:01
我控制过程中是通过延时导通,来控制电机的转速跟电压的。
李春明
2楼-- · 2019-07-19 00:00
控制的信号是不是突变
dadga
3楼-- · 2019-07-19 03:30
 精彩回答 2  元偷偷看……
dadga
4楼-- · 2019-07-19 08:00
dadga
5楼-- · 2019-07-19 10:47

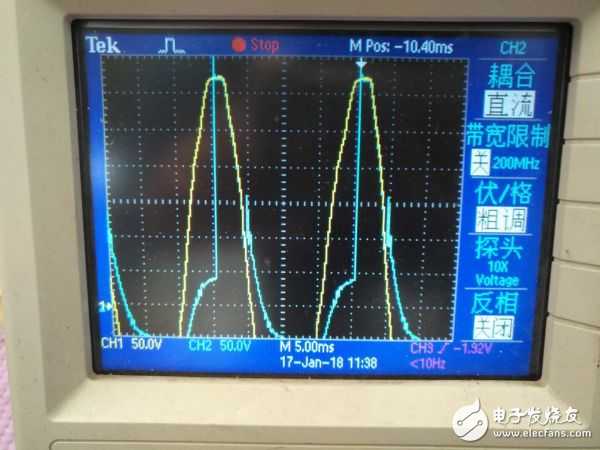

前面的是正常波形,下面的是出问题的地方。在过零之后没有及时的闭合,这个波形怎么消除。
805570
6楼-- · 2019-07-19 11:53
是不是电机的负载不均造成的。
